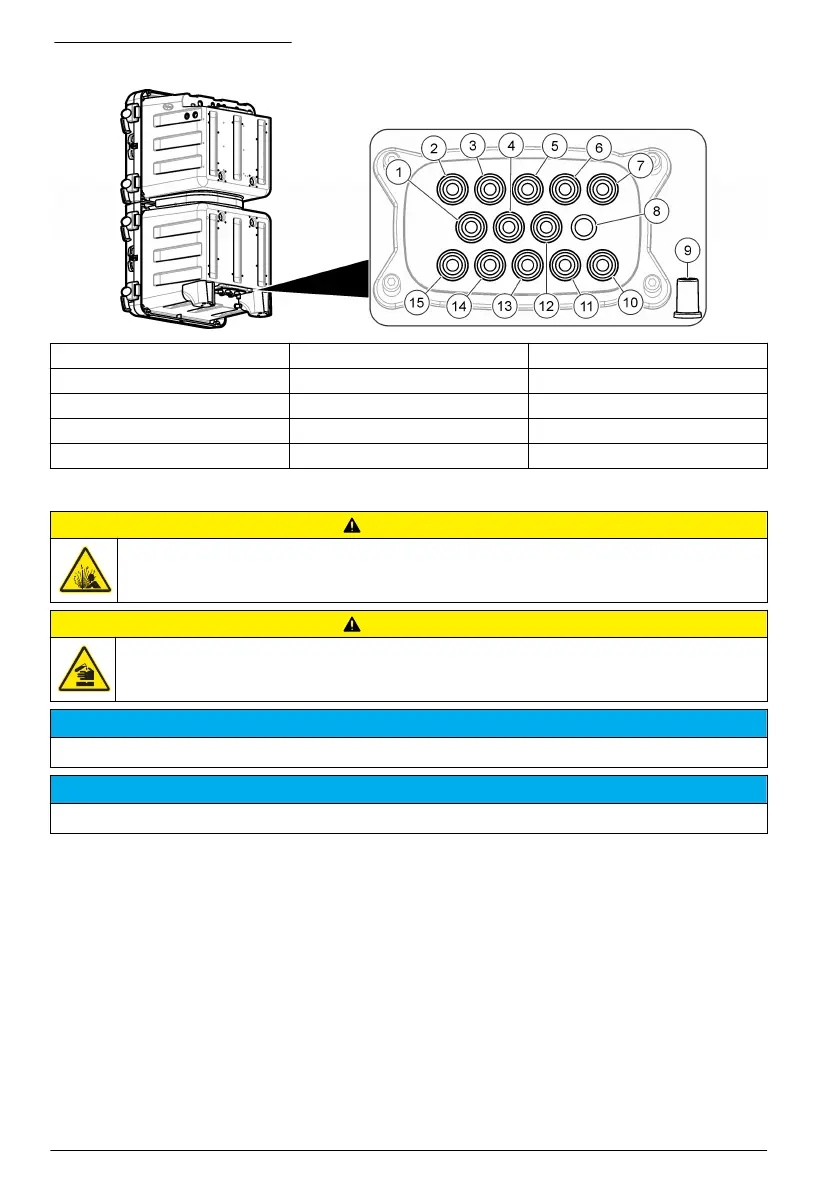

รูปที่ 5 ช่องรับสำหรับท่อเก็บตัวอย่างหกสาย
1 ท่อบายพาสตัวอย่างน้ำ 6 6 ท่อบายพาสตัวอย่างน้ำ 2 11 ทางเข้าของตัวอย่างน้ำ 2
2 ท่อบายพาสตัวอย่างน้ำ 5 7 ท่อบายพาสตัวอย่างน้ำ 1 12 ทางลมเข้า (เสริม)
3 ท่อบายพาสตัวอย่างน้ำ 4 8 ท่อระบายสารเคมี 13 ทางเข้าของตัวอย่างน้ำ 3
4 ทางเข้าของตัวอย่างน้ำ 6 9 ท่อระบายน้ำล้นหรือรั่ว 14 ทางเข้าของตัวอย่างน้ำ 4
5 ท่อบายพาสตัวอย่างน้ำ 3 10 ทางเข้าของตัวอย่างน้ำ 1 15 ทางเข้าของตัวอย่างน้ำ 5
ต่อท่อเก็บตัวอย่างและท่อระบายน้ำ
ข้ อ ค ว ร ร ะ วั ง
อันตรายจากการระเบิด โปรดใช้แต่ตัวควบคุมจากผู้ผลิตเท่านั้น
ข้ อ ค ว ร ร ะ วั ง
อาจได้รับอันตรายจากการสัมผัสสารเคมี การกำจัดสารเคมีและของเสียตามกฎข้อบังคับของท้องถิ่น ภูมิภาค และประเทศ
ห ม า ย เ ห ตุ
ห้ามต่อสายท่อระบายน้ำกับท่ออื่น มิเช่นนั้นจะเกิดความดันต้านกลับ และส่งผลให้เครื่องวัดเกิดความเสียหายได้ ท่อระบายน้ำจะต้องเปิดโล่งไว้เสมอ
ห ม า ย เ ห ตุ
อุปกรณ์ปรับแรงดันกำหนดให้มีแรงดันคงที่และไม่สามารถเปลี่ยนแปลงได้
ใช้ท่อ (6 มม.) ตัวกรองสารไหลแบบตัววายพร้อมสะดือกรอง และอุปกรณ์ปรับแรงดัน เพื่อต่อท่อระบายน้ำและท่อเก็บตัวอย่างเข้ากับเครื่อง
วัด โปรดดูรายละเอียดใน รูปที่ 6 ท่อเก็บตัวอย่างที่ต่อตรงไปยังช่องรับน้ำประปาจะต้องมีขนาด 6 มม. ท่อขนาด 1/4 นิ้ว สามารถนำมาใช้
กับสายเก็บตัวอย่างได้ ขึ้นอยู่กับวาล์ว/ตัวกรองสารไหลแบบตัววาย แต่ห้ามใช้กับช่องรับน้ำประปาของเครื่องวัด
156
