디지털 입력에 연결
분석기가 외부 장치로부터 디지털 신호 또는 접점 폐쇄를 수신하는 경우 샘플 채널을 건너뛸 수 있습
니다. 예를 들어 샘플 흐름이 낮고 분석기가 해당 샘플 채널을 건너뛸 경우 유량계가 디지털 신호를 전
송할 수 있습니다. 분석기는 디지털 신호가 중단될 때까지 해당 샘플 채널을 계속 건너뜁니다. 모든 샘
플 채널을 건너뛸 수는 없습니다. 최소한 하나의 샘플 채널은 사용해야 합니다.
참고
:
모든
샘플
채널에
샘플이
없을
경우
사용자는
디지털
입력으로
분석기를
종료
모드로
전환할
수
없습니다
.
원격
으로
기기를
종료
모드로
전환하거나
다시
작동하려면
Modbus
모듈
(
옵션
)
을
사용하고
Modbus
레지스터
49937
에
기록하십시오
.
분석기를
종료
모드로
전환하려면
40007(
십진수
)
을
기록합니다
.
분석기를
다시
작동하려면
40008(
십
진수
)
을
기록합니다
.
각 디지털 입력은 격리된 TTL 유형 디지털 입력 또는 릴레이/개방 컬렉터 유형 입력으로 구성될 수 있
습니다. 그림 15 를 참조하십시오. 기본적으로 점퍼는 격리된 TTL 유형 디지털 입력에 대해 설정됩니
다 (Logic Low = 0-0.8 VDC 및 Logic Hgh = 2-5 VDC; 최대 전압 30 VDC). 장치를 연결하려면 배선 연
결 개요 140 페이지의를 참조하십시오.

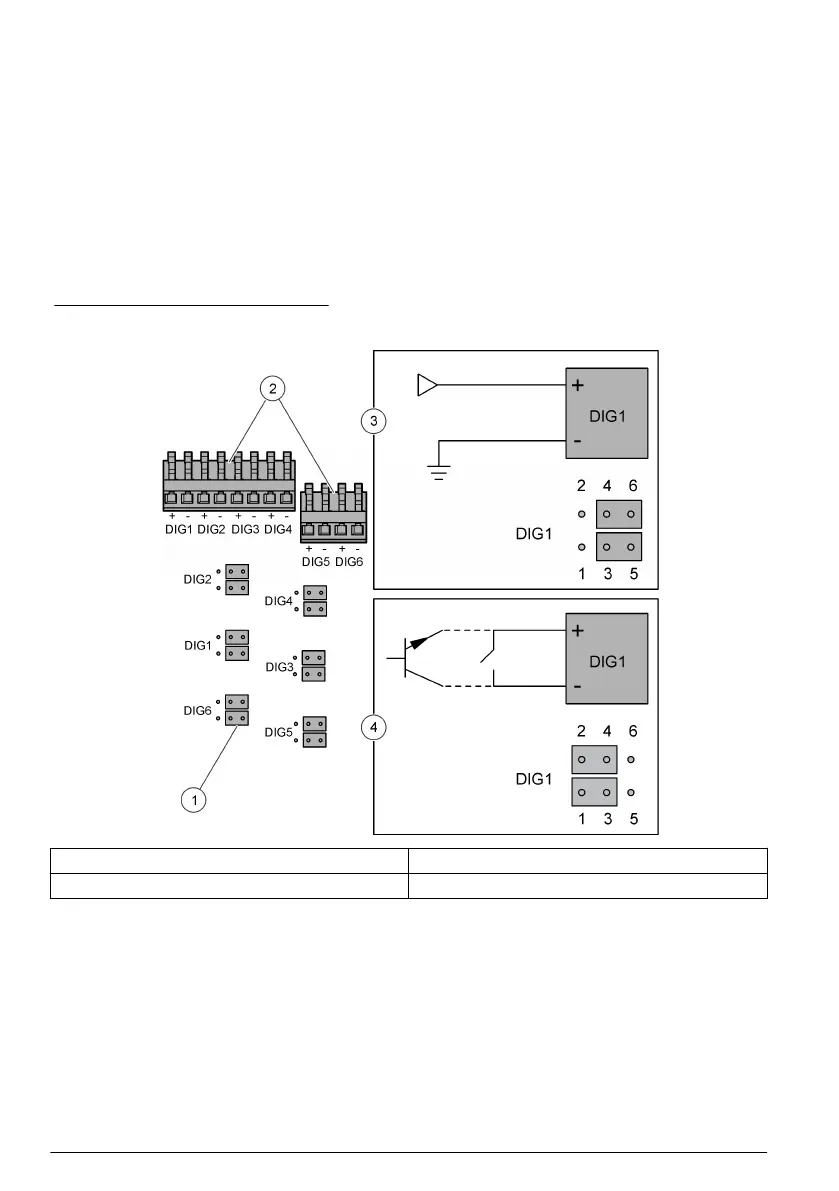

그림 15 격리된 TTL 유형 디지털 입력
1 점퍼(12x) 3 격리된 TTL 유형 디지털 입력
2 디지털 입력 커넥터 4 릴레이/개방 컬렉터 유형 입력
추가적 모듈 설치
출력, 릴레이 또는 통신 옵션을 추가하기 위해 모듈이 추가될 수 있습니다. 해당 모듈과 함께 제공되는
설명서를 참조하십시오.
사용을 위한 준비
분석기 병과 교반용 막대를 설치합니다. 시동 절차는 작동 설명서를 참조하십시오.
