Hach 5500sc SiO2 Installation

옵션 장치 연결

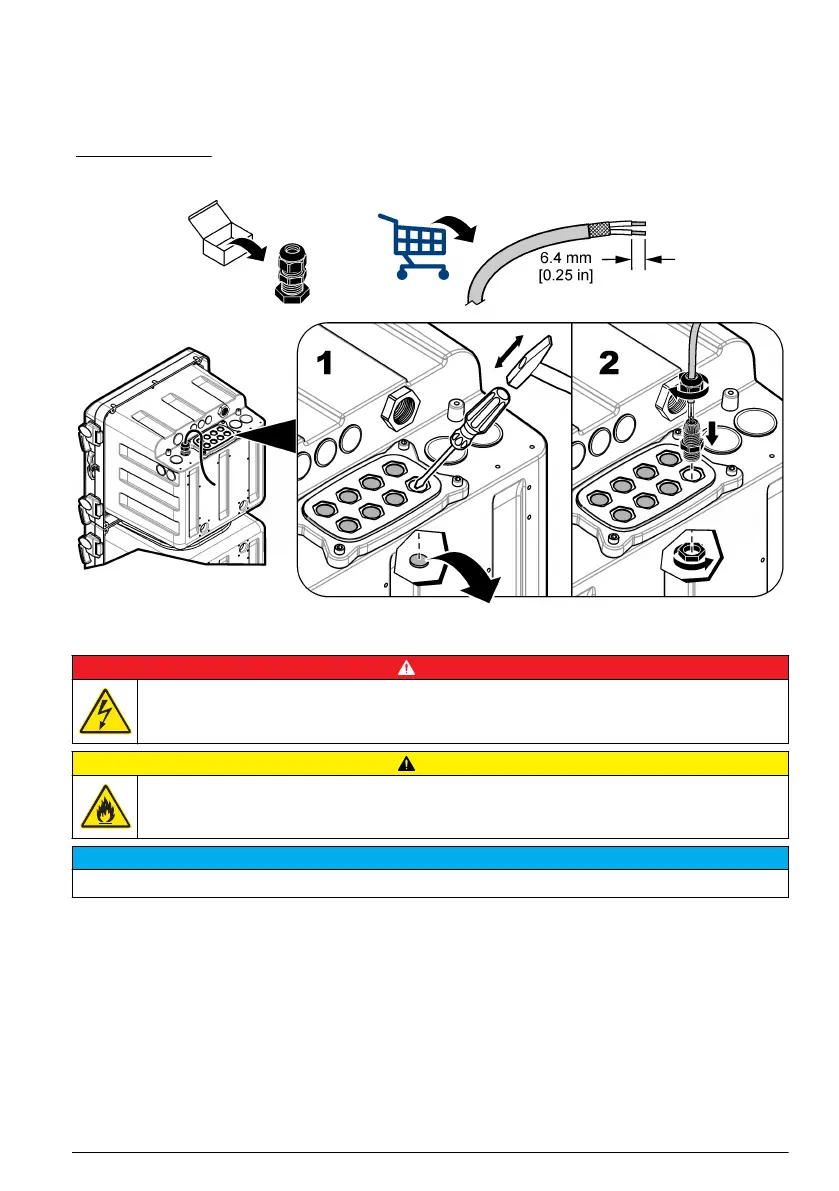

그림 14 에 나와 있는 것과 같이 출력 또는 입력 장치의 케이블을 설치합니다. 해당 연결에 대해 지정
된 와이어 게이지를 사용하십시오. 사양 148 페이지의을 참조하십시오. 장치를 구성하려면 작동 설명
서를 참조하십시오.
그림 14 장치 연결
릴레이에 연결
위 험
전기쇼크 위험 고전압과 저전압을 함께 사용하지 마십시오. 릴레이 연결이 모두 고전압 AC 또는 모두 저
전압 DC 여야 합니다.
주 의
화재 위험. 릴레이 부하는 저항성이 있어야 합니다. 항상 외부 퓨즈 또는 차단기를 사용하여 릴레이에 대
한 전류를 제한하십시오. 사양 섹션의 릴레이 등급을 준수하십시오.
주 의 사 항
1.0 mm
2
(18 AWG) 미만의 전선 게이지는 사용하지 않는 것이 좋습니다.
이 분석기는 샘플 농도 알람(2x), 분석기 시스템 경고 및 분석기 시스템 종료를 위한 릴레이를 포함합
니다. 장치를 연결하려면 배선 연결 개요 140 페이지의를 참조하십시오(NO = 정상적으로 열림, COM
= 공동, NC = 정상적으로 닫힘).
4–20 mA 출력에 연결
4–20 mA 출력 연결의 경우 꼬임 쌍선 차폐형 전선을 사용합니다. 기록계 끝단 또는 분석기 끝단에 차
폐형 전선을 연결합니다. 케이블 양 끝에 차폐형 전선을 연결하지 마십시오. 비차폐형 케이블을 사용
하면 무선 주파수 방출이 발생하거나 전자파 내성 수준이 허용 수준보다 높을 수 있습니다.
장치를 연결하려면 배선 연결 개요 140 페이지의를 참조하십시오. 배선 및 부하 임피던스 사양은 사양
148 페이지의을 참조하십시오.
참고 : 2- 와이어 ( 루프 구동식 ) 송신기에 전력을 제공하는 데 4-20 mA 출력을 사용할 수 없습니다 .
한글
143

Hach 5500sc SiO2 Specifications

General

Power Requirements	100 - 240 VAC, 50/60 Hz
Resolution	0.001 mg/L
Light Source	LED
Detector	Photodiode
Sample Flow Rate	200 to 500 mL/min
Operating Temperature	5 to 45 °C
Sample Temperature	5 to 45 °C
Outputs	4-20 mA
Enclosure	NEMA 4X/IP66
Method	Heteropoly blue method
