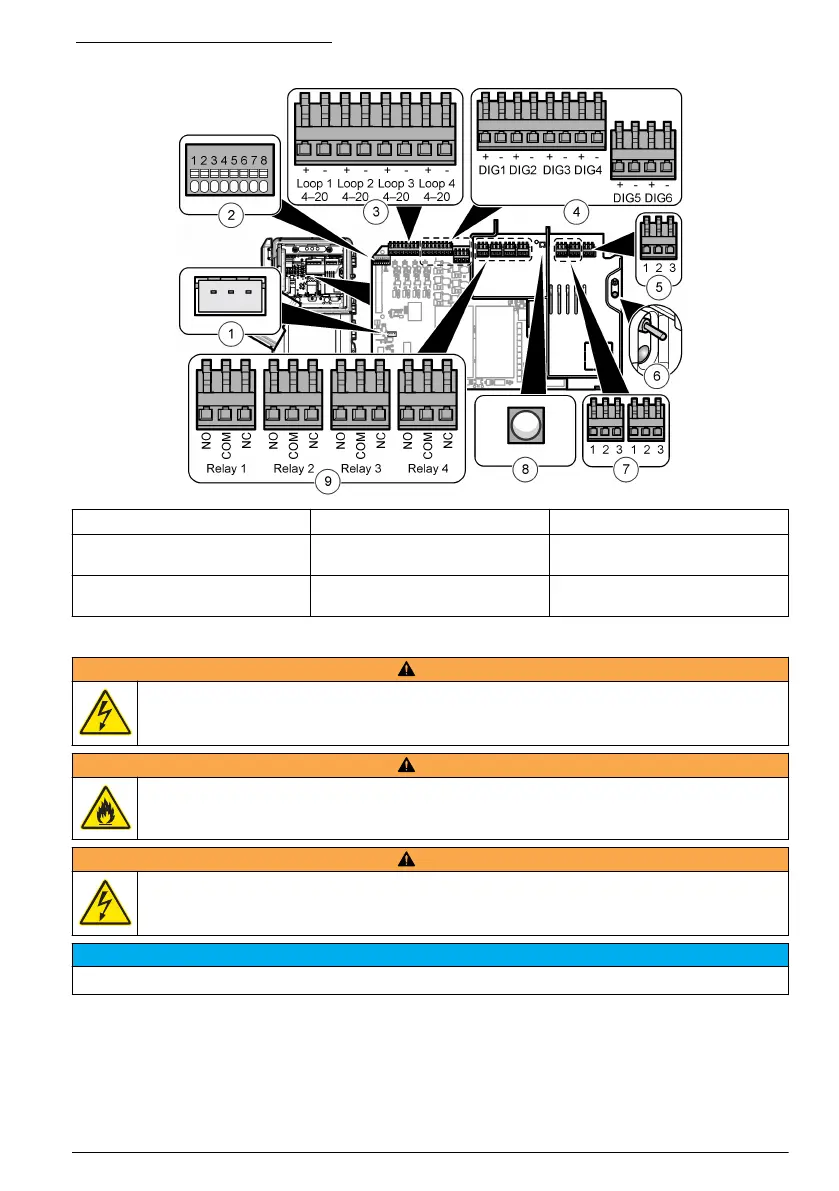

그림 12 메인 회로 보드에서의 연결
1 외부 컨트롤러 연결 4 디지털 입력 7 전원 출력
2 스마트 프로브 연결 5 전원 입력 8 전원 출력 LED(켜짐 = 전원이 분
석기에 연결되어 있음)
3 4–20 mA 출력 6 전원 스위치 및 LED(켜짐 = 분석
기가 켜져 있음)
9 릴레이
전원에 연결
경 고
전기쇼크 위험 메인 보호 접지 연결의 링 터미널에 크림프를 사용하십시오.
경 고
전기쇼크 및 화재 위험. 사용자의 전원 코드와 비잠금형 플러그가 해당 국가 법규정을 충족하는지 확인
하십시오.
경 고
전기쇼크 위험 보호 접지 도체에 0.1 ohm 미만의 낮은 임피던스 연결을 사용해야 합니다. 연결된 와이어
도체는 AC 주전원 도체와 전류 정격이 같아야 합니다.
주 의 사 항
이 기기는 단상 연결용으로만 사용됩니다.
코드 설치: 제조업체의 권장 사항에 따르면 옵션 코드 및 밀봉 글랜드를 사용하는 것이 좋습니다. 교체
부품 목록은 유지보수 설명서를 참조하십시오. 고객이 공급하는 코드의 경우 1.0 mm
2
(18 AWG) 도체
가 방수 외부 재킷과 함께 필요하며, 코드 길이는 3 미터(10 피트) 미만이어야 합니다. 밀봉 유형의 변
형 방지장치를 사용하여 기기의 환경 등급을 유지하십시오. 사양 148 페이지의을 참조하십시오. 기기
에 전원을 연결하려면 표 1 또는 표 2 및 그림 13 을 참조하십시오.
