Hach 5500sc SiO2

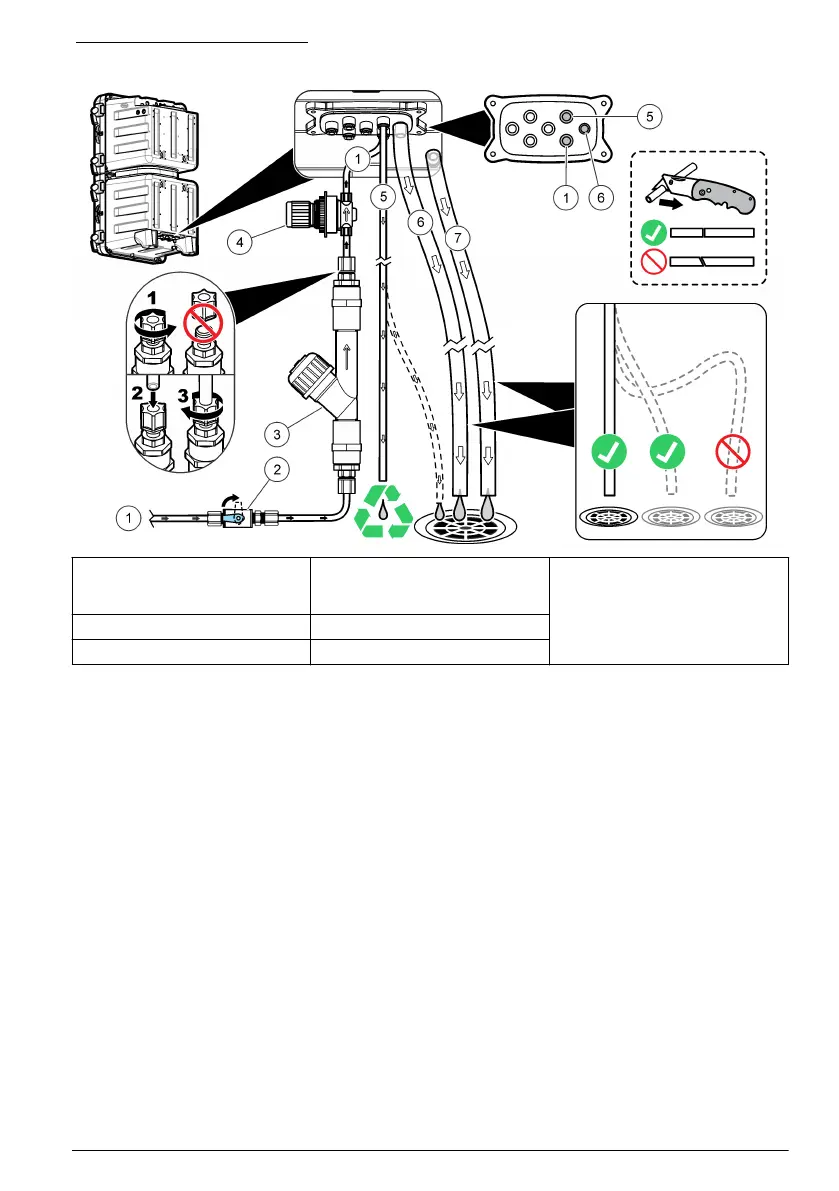

รูปที่ 6 สายท่อเก็บตัวอย่างและท่อระบายน้ำ
1 ตัวอย่างเข้า (กระแสเดี่ยว) 4 อุปกรณ์ปรับแรงดันแบบปรับไม่ได้ (กำหนด
ไว้ที่ 4 psi เพื่อป้องกันความเสียหายของ
เครื่องวัด)
7 ท่อระบาย
2 วาล์วเปิด/ปิด 5 ท่อบายพาสตัวอย่างน้ำ
3 ตัวกรองสารไหลแบบตัววายพร้อมสะดือกรอง 6 ท่อระบายสารเคมี
แนวทางเกี่ยวกับท่อระบาย
การติดตั้งท่อระบายอย่างถูกต้องมีความสำคัญต่อการระบายของเหลวทั้งหมดออกจากอุปกรณ์ การติดตั้งที่ไม่ถูกต้องอาจทำให้ของเหลวไหล
กลับเข้าเครื่องและทำให้เกิดความเสียหาย
• ทำท่อระบายให้สั้นที่สุดเท่าที่เป็นได้
• ตรวจให้แน่ใจว่าท่อระบายมีมุมลาดลงโดยตลอด
• ตรวจให้แน่ใจว่าท่อระบายไม่มีการหักมุมและไม่ถูกบีบให้แคบ
• ตรวจให้แน่ใจว่าท่อระบายเปิดออกสู่อากาศและไม่มีแรงดัน
คำแนะนำในการวางสายท่อเก็บตัวอย่าง
เลือกจุดเก็บตัวอย่างที่ดีและเหมาะสำหรับใช้เป็นตัวอย่าง เพื่อให้อุปกรณ์สามารถทำงานได้อย่างมีประสิทธิภาพมากที่สุด ตัวอย่างที่เก็บได้ต้อง
เป็นตัวแทนของทั้งระบบ
เพื่อป้องกันการอ่านค่าที่ผิดปกติ ควรที่จะ:
• เก็บตัวอย่างจากสถานที่หลายๆ แห่ง ซึ่งอยู่ห่างพอสมควรจากจุดที่มีการเติมสารเคมีในน้ำที่ใช้ในกระบวนการผลิต
• ตัวอย่างต้องคละกันมากเพียงพอ
• ปฏิกิริยาเคมีทั้งหมดต้องสมบูรณ์แล้ว
ต่อสายท่อเก็บตัวอย่าง
จัดสายท่อเก็บตัวอย่างให้อยู่ตรงกลางของท่อผลิตขนาดใหญ่เพื่อลดฟองอากาศหรือตะกอนที่อาจปะปนเข้ามา รูปที่ 7แสดงวิธีจัดวางสายที่ถูก
ต้องและไม่ถูกต้อง
ไทย
157
