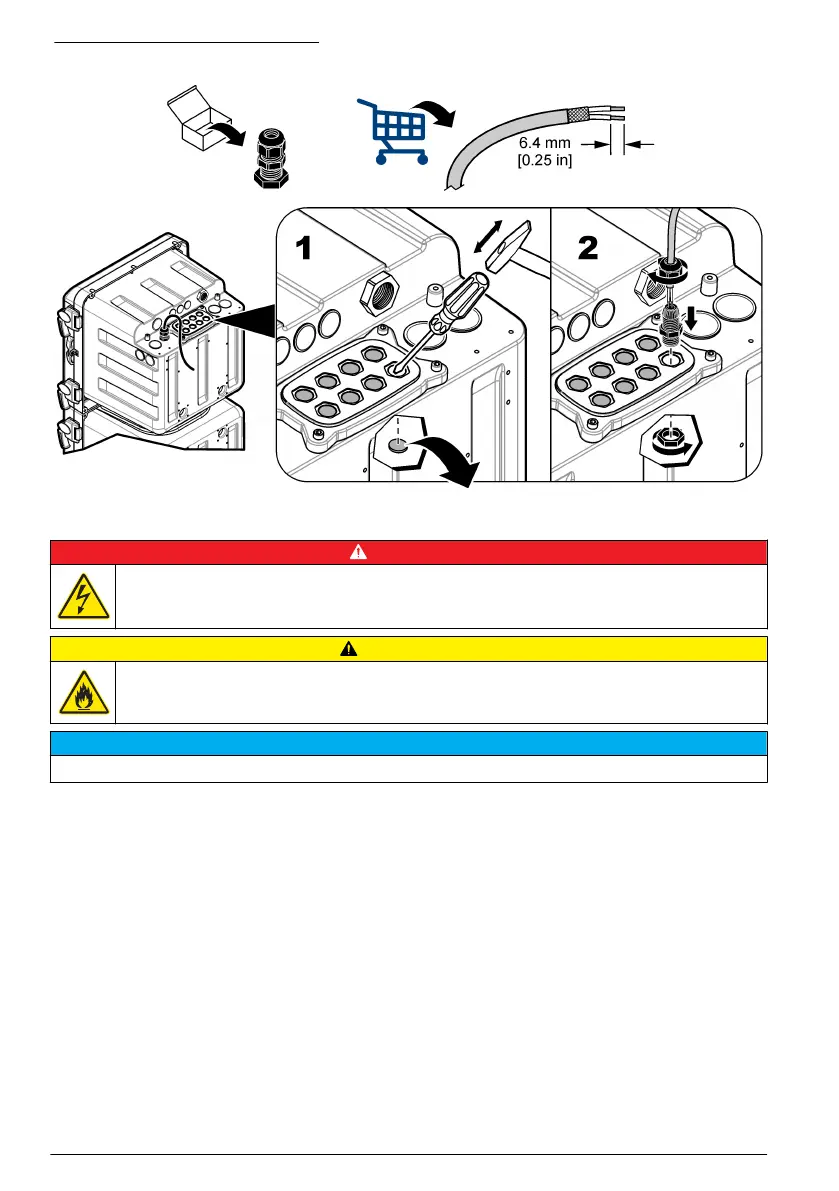

Figura 14 Conexão do dispositivo
Conectar a relés
P E R I G O
Risco de choque elétrico. Não misture tensões alta e baixa. Certifique-se de que as conexões de relé
são todas de alta tensão ou de baixa tensão.
C U I D A D O
Perigo de incêndio. As cargas de relé devem ser resistivas. Sempre limite a corrente aos relés com um
fusível ou disjuntor externo. Siga as classificações de relé da seção Especificações.
A V I S O
Calibragem de fio menor do que 1 mm
2
(18 AWG) não é recomendada.
O analisador contém relés para alarmes de concentração de amostra (2x), cabeamento do sistema
do analisador e desligamento do sistema do analisador. Consulte Visão geral das conexões elétricas
na página 78 para conectar um dispositivo (NO = normalmente aberto, COM = comum, NC =
normalmente fechado).
Conecte a saídas de 4 a 20 mA
Use cabo torcido, de par e blindado para as conexões com saída de 4 a 20 mA. Conecte a
blindagem à extremidade do gravador ou à extremidade do analisador. Não conecte a blindagem em
ambas as extremidades do cabo. O uso de um cabo não blindado pode resultar em emissão de
radiofrequência ou níveis de suscetibilidade maiores do que os permitidos.
Consulte Visão geral das conexões elétricas na página 78 para conectar o dispositivo. Consulte
Especificações na página 87 para obter especificações de impedância de fios e cargas.
Observação: As saídas de 4 a 20 mA não podem ser usadas para fornecer energia para um transmissor de 2 fios
(energizado com loop).
82
Português
