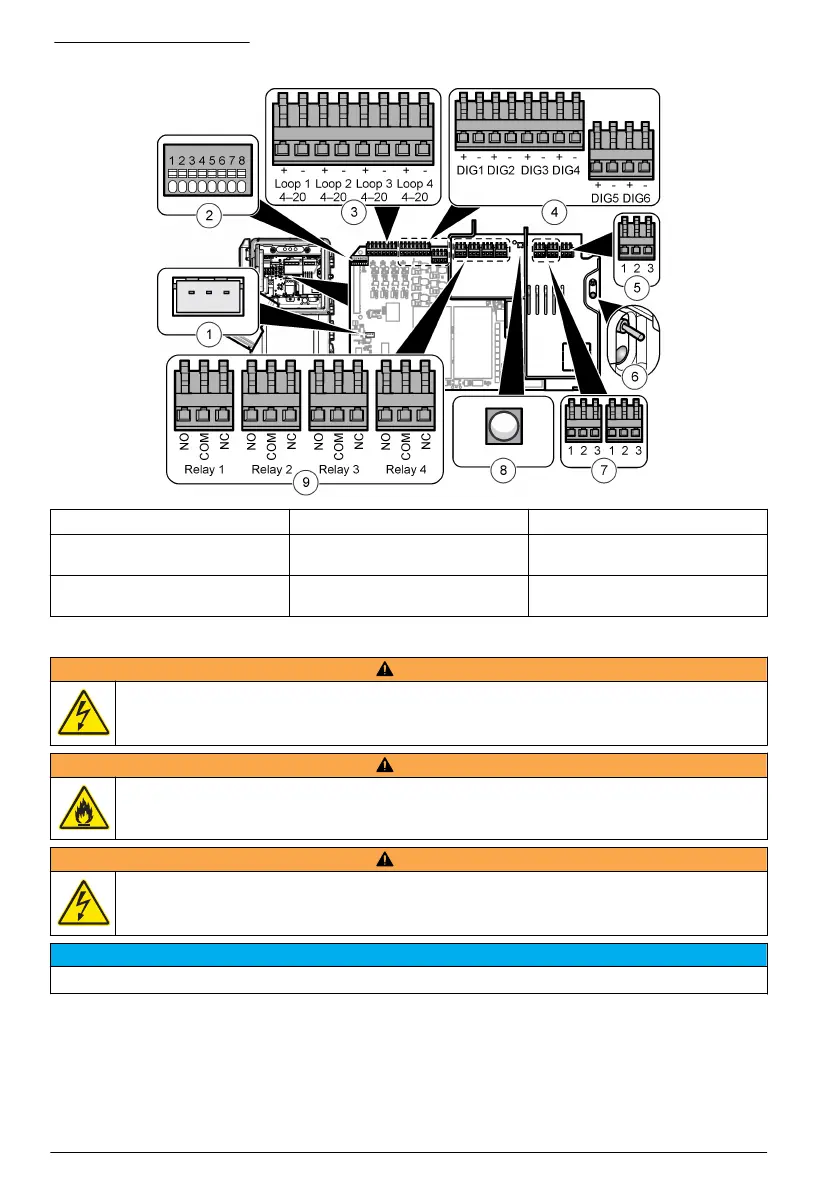

図 12 主回路基板上の接続
1 外部コントローラ接続 4 デジタル入力 7 電源出力
2 スマートプローブ接続 5 電源入力 8 電源出力 LED (オン = 電源は分
析装置に接続されています)
3 4 ～ 20 mA 出力 6 電源スイッチおよび LED (オン
= 分析装置オン)
9 リレー
電源に接続
警 告
感電死の危険。メインの保護アース接続には圧着リング端子を使用してください。
警 告
感電および火災の危険。ユーザーが用意したコードと非ロック式プラグが、該当する国の電気法規の要
件を満たしていることを確認してください。
警 告
感電死の危険。保護アース導体のインピーダンス接続が 0.1 オーム未満であることを確認してくださ
い。接続される配線導体は AC 電源ライン導体と同じ電流定格にしてください。
告 知
装置は単相接続専用です。
コードの取り付け: オプションのコードとシーリンググランドを使用することをお勧めします。交換
部品リストについては、メンテナンスマニュアルを参照してください。お客様がコードを用意する場
合は、1.0 mm
2
(18 AWG) の導線 3 本と防水外装ジャケットを備えたコードが必要です。また、コー
ドの長さは 3 m 未満にしてください。シーリングタイプのストレインリリーフを使用して、装置の環
境定格を維持します。仕様 ページの 127 を参照してください。電源を装置に接続するには、表 1 ま
たは 表 2 および 図 13 を参照してください。
120
