ต่ออุปกรณ์เสริม
ติดตั้งสายเคเบิลของอุปกรณ์ส่งออกหรืออุปกรณ์รับเข้าดังที่แสดงในรูปที่ 14 ต้องใช้สายไฟตามขนาดมาตรฐานที่ระบุไว้สำหรับการต่อสาย
เท่านั้น ดูรายละเอียดใน รายละเอียดทางเทคนิค ในหน้า 168 สำหรับการกำหนดค่าอุปกรณ์ โปรดดูคู่มือใช้งาน

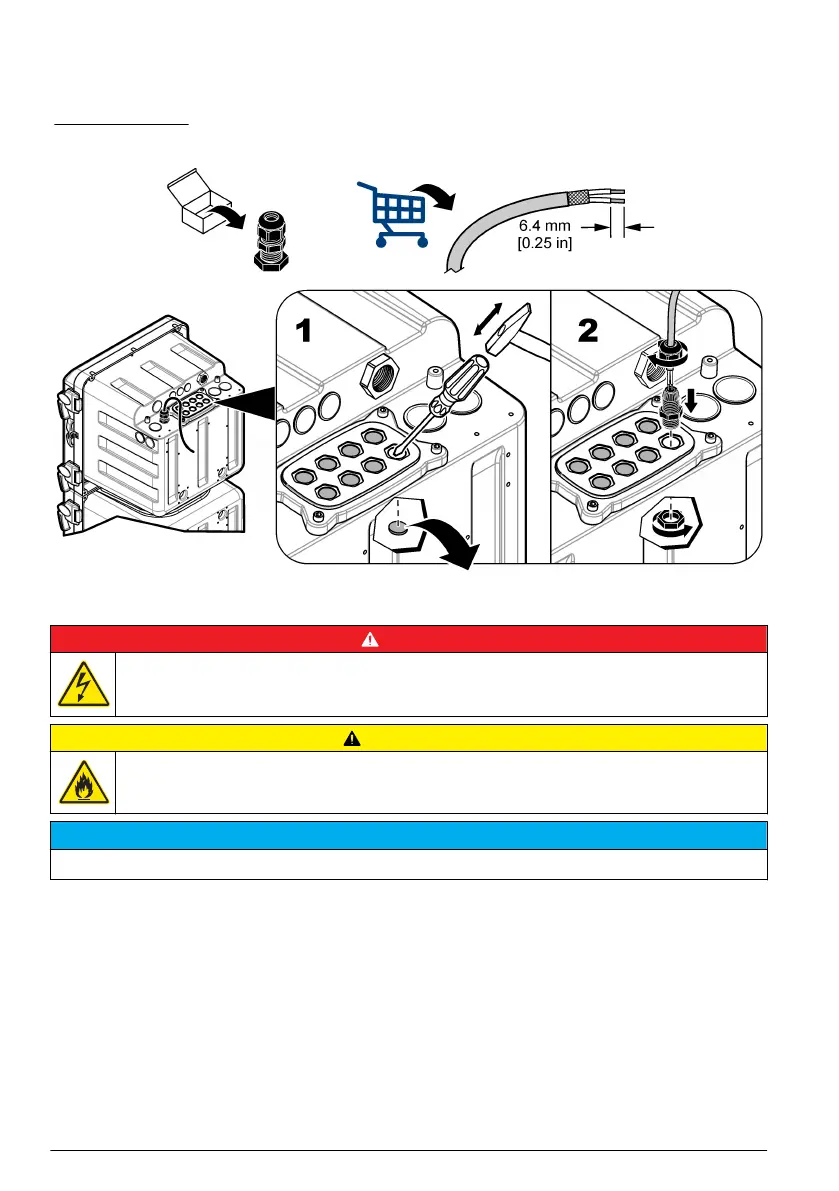

รูปที่ 14 การต่ออุปกรณ์
ต่อวงจรรีเลย์
อั น ต ร า ย
อันตรายจากไฟฟ้าช็อต อย่าผสมแรงดันไฟฟ้าสูงและต่ำ ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อรีเลย์ทั้งหมดใน AC แรงดันไฟฟ้าสูงหรือ DC แรงดัน
ไฟฟ้าต่ำ
ข้ อ ค ว ร ร ะ วั ง
อันตรายจากไฟ โหลดรีเลย์จะต้องเป็นตัวต้านทาน จำกัดแรงดันไฟฟ้าให้รีเลย์ไปยังฟิวส์หรือเบรกเกอร์ภายนอกเสมอ ปฏิบัติตามข้อกำหนดต่างๆ
ในส่วนข้อมูลจำเพาะ
ห ม า ย เ ห ตุ
ไม่แนะนำให้ใช้สายไฟขนาดต่ำกว่า 1 มม.
2
(18 AWG)
เครื่องวัด จะมีวงจรรีเลย์สำหรับระบบเตือนความผิดปกติของตัวอย่าง (2x), การแจ้งเตือนระบบเครื่องวัด และการปิดการทำงานของระบบ
เครื่องวัด โปรดดู ภาพรวมการเชื่อมต่อสาย ในหน้า 161 สำหรับการต่ออุปกรณ์ (NO = normally open (เปิดปกติ), COM =
common (ทั่วไป), NC = normally closed (ปิดปกติ))
ต่อสายสัญญาณออก 4–20 mA
ใช้สายเกลียวคู่แบบมีปลอกหุ้มในการต่อสายสัญญาณออก 4–20 mA ต่อปลอกหุ้มที่ปลายด้านเครื่องบันทึกหรือปลายด้านเครื่องวัด ห้ามต่อ
ปลอกหุ้มที่ปลายทั้งสองด้านของสาย การใช้สายแบบไม่มีปลอกหุ้มส่งผลให้การแผ่รังสีขนาดความถี่คลื่นวิทยุหรือความอ่อนไหวต่อการรับรู้
อยู่ในระดับที่สูงกว่าที่กำหนดไว้
โปรดดู ภาพรวมการเชื่อมต่อสาย ในหน้า 161 สำหรับการต่ออุปกรณ์ โปรดดู รายละเอียดทางเทคนิค ในหน้า 168 สำหรับข้อมูลจำเพาะ
ของสายไฟและค่า Load Impedance
บันทึก: สายสัญญาณออก 4–20 mA ไม่สามารถนำมาใช้ในการจ่ายพลังงานไฟฟ้าให้กับเครื่องวัดแบบ 2 สาย (ลูปกระแส)
164
ไทย
