Hach 5500sc SiO2 Installation

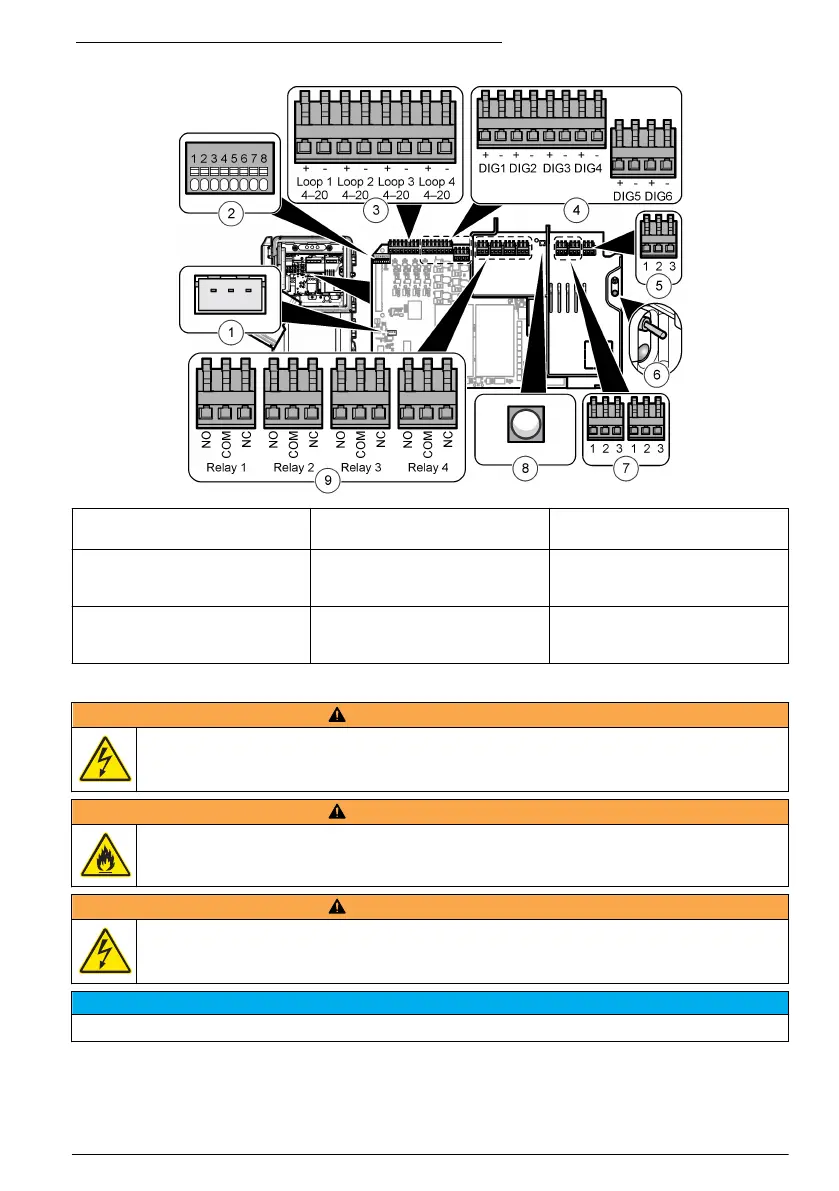

Figura 12 Conexiones en la placa de circuitos principal
1 Conexión del controlador
externo
4 Entradas digitales 7 Salida de energía
2 Conexión de la sonda sc 5 Entrada de energía 8 LED de salida de energía (on =
alimentación conectada al
analizador)
3 Salidas de 4–20 mA 6 LED e interruptor de encendido
(on = el analizador está
encendido)
9 Relés
Conexión a la alimentación
A D V E R T E N C I A
Peligro de electrocución. Utilice un terminal de anillo ondulado en la conexión principal de seguridad
del conductor de puesta a tierra.
A D V E R T E N C I A
Peligros de descarga eléctrica e incendio. Asegúrese de que el cable de alimentación suministrado por
el usuario y el enchufe a prueba de bloqueo cumplen los requisitos del código de país pertinente.
A D V E R T E N C I A
Peligro de electrocución. Asegúrese de que el conductor de puesta a tierra de seguridad presenta una
conexión de baja impedancia de menos de 0,1 ohmios. El conductor alámbrico conectado debe tener
la misma capacidad nominal de corriente que el conductor de línea de alimentación de CA.
A V I S O
El instrumento se utiliza únicamente para una conexión de una sola fase.
Español 57

Hach 5500sc SiO2 Specifications

General

Power Requirements	100 - 240 VAC, 50/60 Hz
Resolution	0.001 mg/L
Light Source	LED
Detector	Photodiode
Sample Flow Rate	200 to 500 mL/min
Operating Temperature	5 to 45 °C
Sample Temperature	5 to 45 °C
Outputs	4-20 mA
Enclosure	NEMA 4X/IP66
Method	Heteropoly blue method
