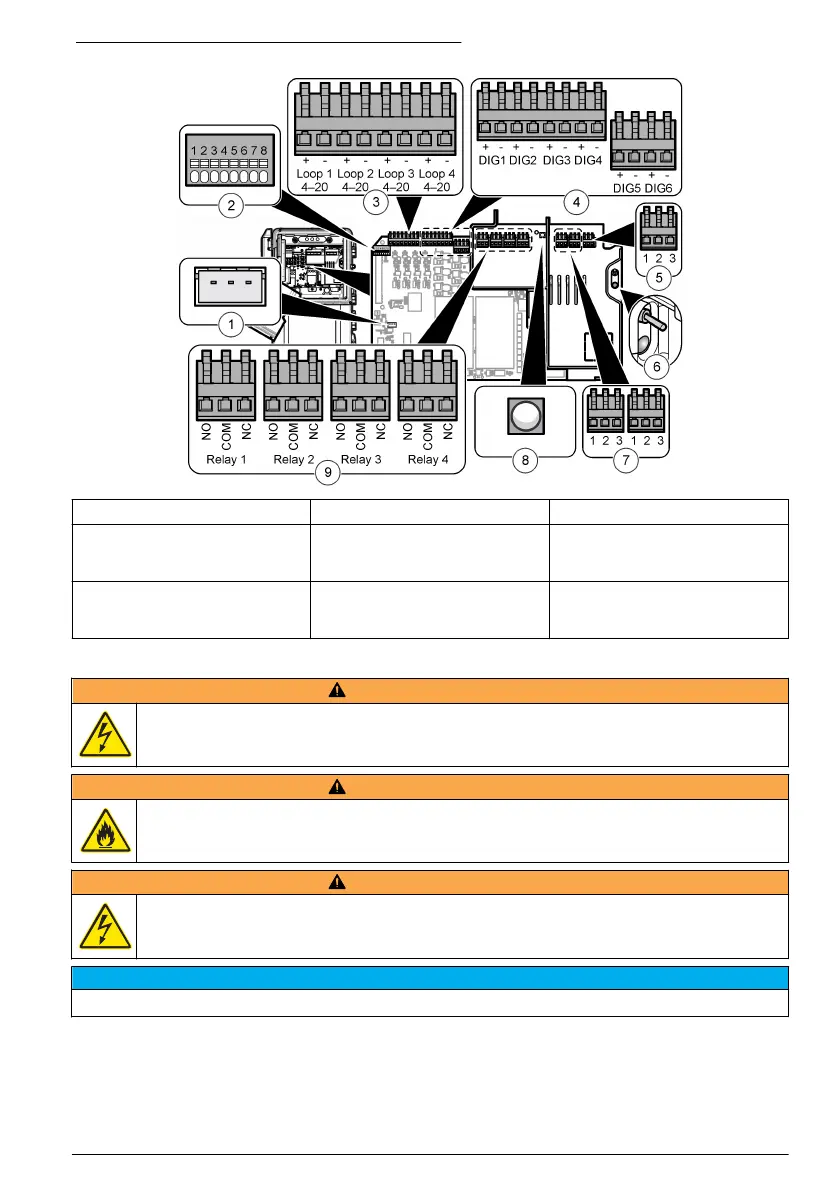

Figura 12 Conexões na placa de circuito principal
1 Conexão do controlador externo 4 Entradas digitais 7 Potência de saída
2 Conexão com a sonda
inteligente
5 Potência de entrada 8 LED de Potência de saída (on =
alimentação conectada ao
analisador)
3 Saídas de 4 a 20 mA 6 Interruptor de alimentação e
LED de alimentação (on =
analisador ligado)
9 Relés
Conectar à energia
A D V E R T Ê N C I A
Risco de choque elétrico. Use um terminal de cabos grimpado na principal ligação de proteção à terra.
A D V E R T Ê N C I A
Riscos de choque elétrico e de incêndio. Certifique-se de que o cabo de alimentação e o plugue sem
travamento fornecidos pelo usuário atendam aos requisitos do código do país aplicáveis.
A D V E R T Ê N C I A
Risco de choque elétrico. Certifique-se de que o condutor terra de proteção tem uma conexão de baixa
impedância inferior a 0,1 ohm. O condutor de cabo conectado deve apresentar a mesma corrente
nominal do condutor da linha da rede elétrica de CA.
A V I S O
O instrumento é usado apenas para uma conexão de fase única.
Instalação do fio: O fabricante recomenda usar o fio e a vedação do bucim opcionais. Consulte o
manual de manutenção para obter uma lista de peças sobressalentes. Para um cabo fornecido pelo
cliente, três condutores de 1 mm
2
(18 AWG) são necessários com um revestimento externo à prova
d'água e o cabo deve ter menos de 3 metros (10 pés). Use um protetor para a vedação do bucim
para manter a classificação ambiental do instrumento. Consulte Especificações na página 87. Para
conectar energia ao instrumento, consulte Tabela 1 ou Tabela 2 e Figura 13.
Português
79
