Conecte entradas digitais
O analisador pode receber um sinal digital ou fechamento de contato de um dispositivo externo que
faça que ele ignore um canal de amostra. Por exemplo, um medidor de fluxo pode enviar um sinal
digital quando o fluxo da amostra estiver baixo e o analisador ignorar o canal de amostra aplicável.
O analisador continua a ignorar o canal aplicável de amostra até que o sinal digital seja
interrompido. Todos os canais de amostra não podem ser ignorados. No mínimo, um canal de
amostra deve estar em uso.
Observação: Se todos os canais não tiverem amostras, o usuário não pode colocar o analisador no modo de
desligamento com as entradas digitais. Para colocar o instrumento no modo de desligamento ou voltar para a
operação remotamente, use o módulo opcional Modbus e grave o registro Modbus 49937. Grave 40007 (decimal)
para colocar o analisador no modo de desligamento. Grave 40008 (decimal) para colocar o analisador de volta à
operação.
É possível configurar cada entrada digital como uma entrada digital isolada do tipo TTL ou como
uma entrada do tipo coletor aberto/relé. Consulte Figura 15. Por exemplo, os jumpers são
configurados para a entrada digital do tipo TTL isolada (lógica baixa = 0 a 0,8 VCC e lógica alta =
2 a 5 VCC; tensão máxima de 30 VCC). Consulte Visão geral das conexões elétricas na página 78
para conectar o dispositivo.

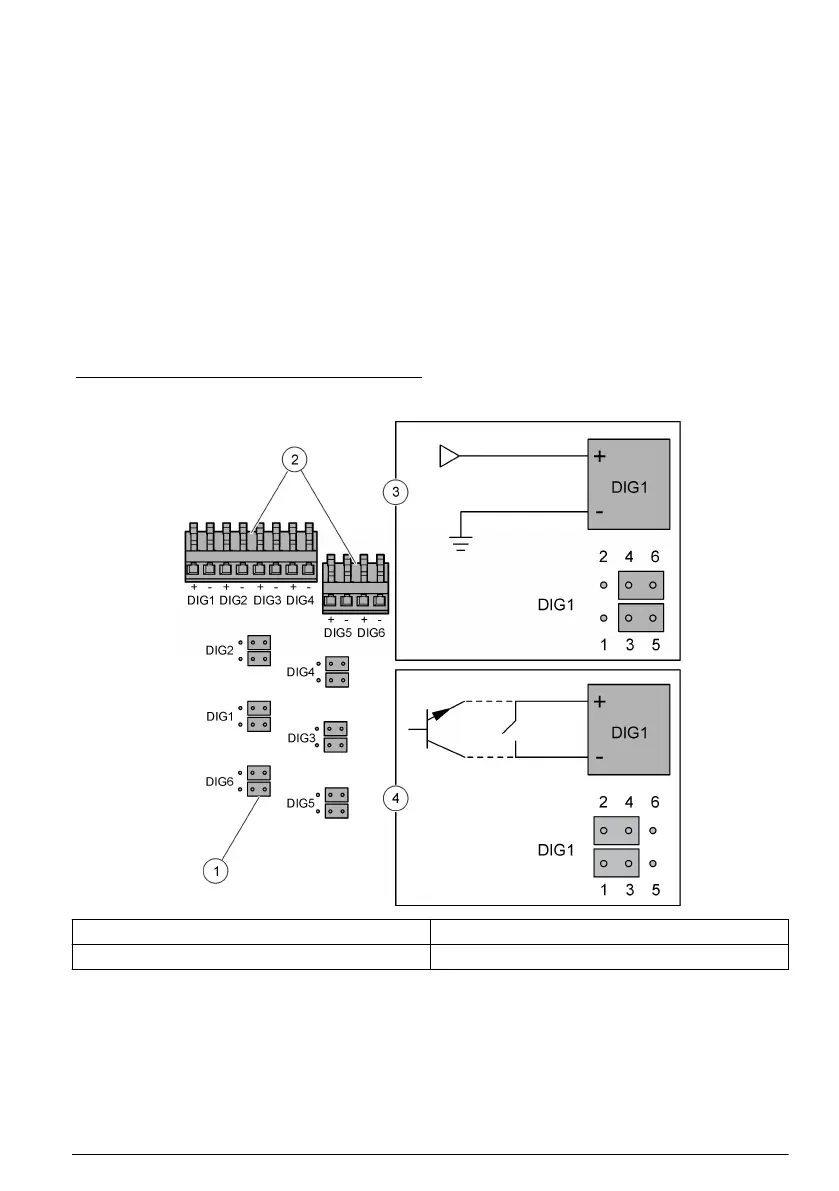

Figura 15 Entrada digital isolada do tipo TTL
1 Ponte (12x) 3 Entrada digital isolada do tipo TTL
2 Conectores da entrada digital 4 Entrada do tipo coletor aberto/relé
Instalar módulos adicionais
É possível adicionar módulos para obter mais opções de saída, relé ou comunicações. Consulte a
documentação fornecida com o módulo
Preparação para uso
Instale as garrafas do analisador e a barra de agitação. Consulte o manual de operações para o
procedimento de inicialização.
Português
83
