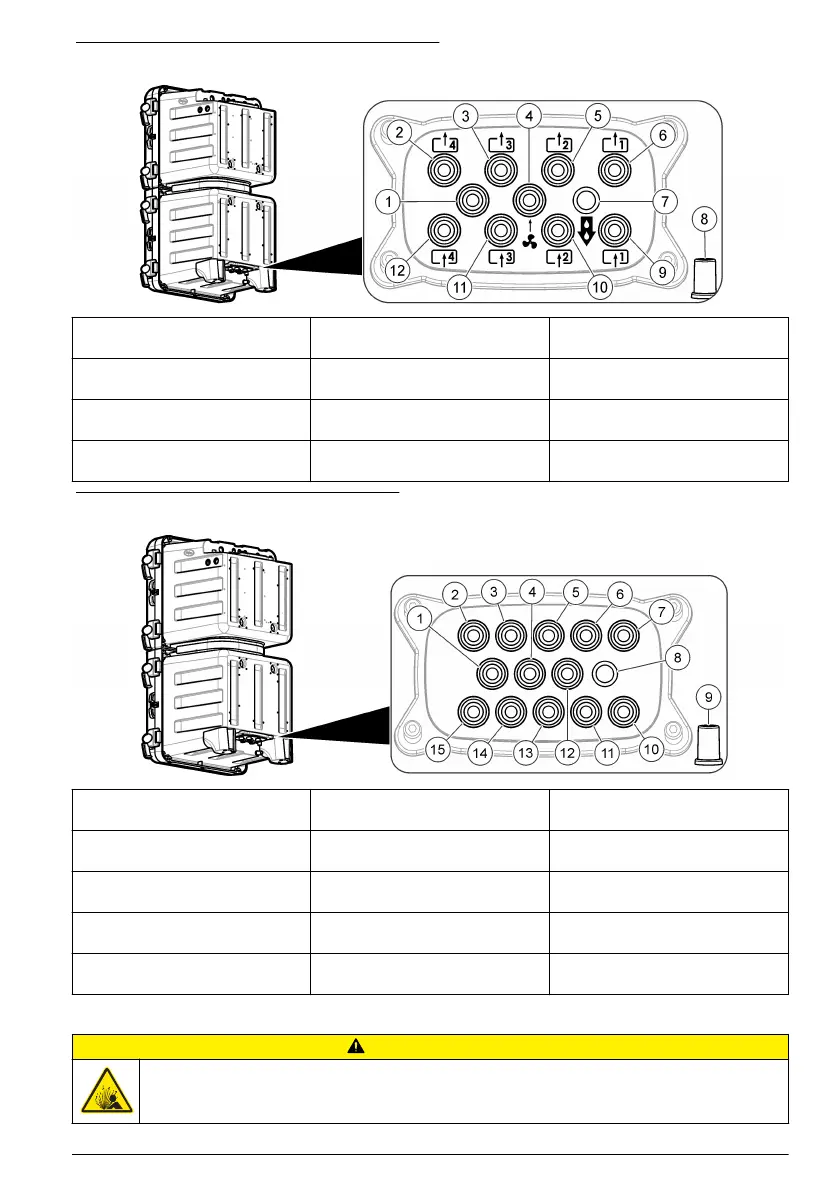

Figure 4 Orifices pour quatre flux d'échantillon
1 Non utilisé 5 Vidange de dérivation de
l'échantillon 2
9 Arrivée de l'échantillon 1
2 Vidange de dérivation de
l'échantillon 4
6 Vidange de dérivation de
l'échantillon 1
10 Arrivée de l'échantillon 2
3 Vidange de dérivation de
l'échantillon 3
7 Ecoulement chimique 11 Arrivée de l'échantillon 3
4 Arrivée de la purge d'air (en
option)
8 Vidange du boîtier pour les
débordements ou les fuites
12 Arrivée de l'échantillon 4
Figure 5 Orifices pour 6 flux d'échantillon
1 Vidange de dérivation de
l'échantillon 6
6 Vidange de dérivation de
l'échantillon 2
11 Arrivée de l'échantillon 2
2 Vidange de dérivation de
l'échantillon 5
7 Vidange de dérivation de
l'échantillon 1
12 Arrivée de la purge d'air (en
option)
3 Vidange de dérivation de
l'échantillon 4
8 Ecoulement chimique 13 Arrivée de l'échantillon 3
4 Arrivée de l'échantillon 6 9 Vidange du boîtier pour les
débordements ou les fuites
14 Arrivée de l'échantillon 4
5 Vidange de dérivation de
l'échantillon 3
10 Arrivée de l'échantillon 1 15 Arrivée de l'échantillon 5
Raccordement des conduites d'échantillon et de vidange
A T T E N T I O N
Risque d'explosion. Utilisez uniquement le régulateur fourni par le fabricant.
