Utilize os tubos de tamanho especificado.
Portas de acesso à tubulação
Faça conexões da tubulação por meio das portas de acesso à tubulação. Consulte Figura 3,
Figura 4 ou Figura 5. Para manter a classificação do gabinete, verifique e os plugues estão
instalados nas portas de tubulação que não são usadas.
Se você estiver usando um exaustor de ar externo, consulte as instruções fornecidas com o kit do
exaustor para remover o filtro do ventilador e substitua-o por um plugue. Consulte o manual de
operações para obter instruções sobre a ativação do exaustor de ar. Consulte o manual de
manutenção e solução de problemas para obter o número da peça do kit de exaustor de ar.

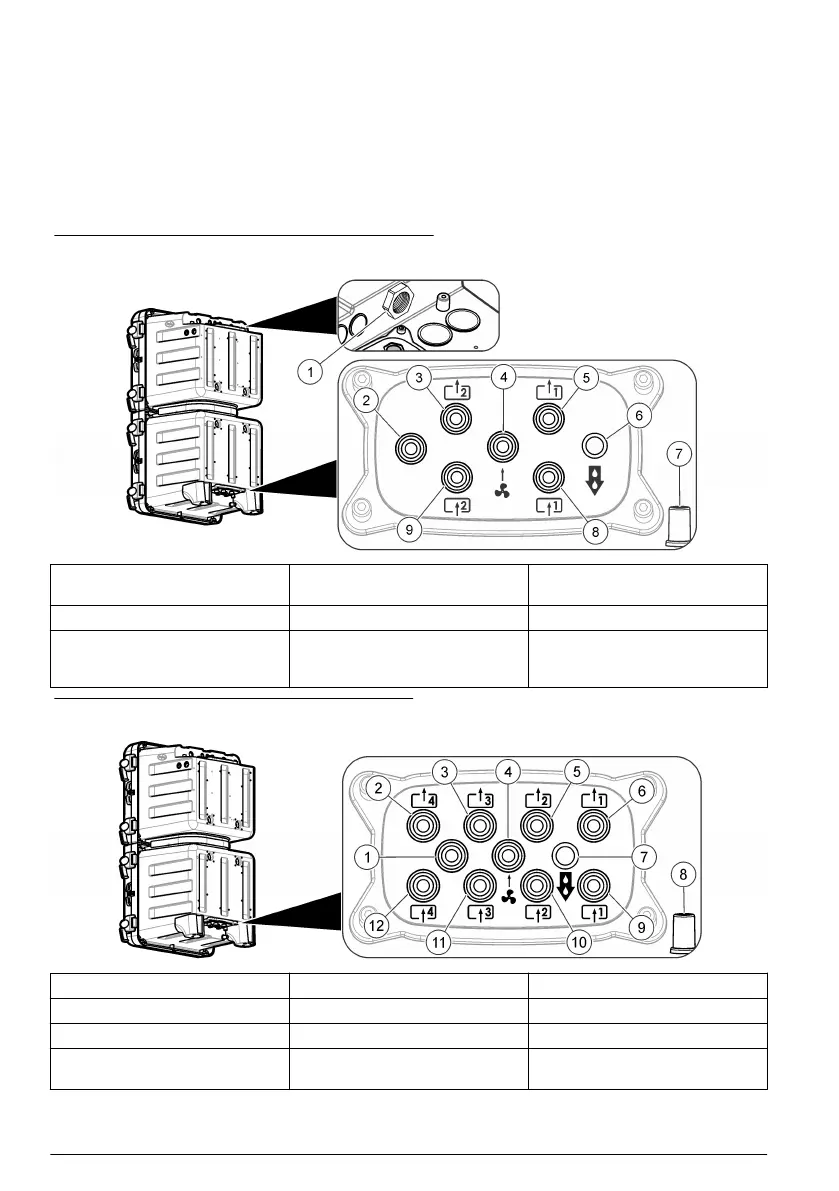

Figura 3 Portas de um ou dois fluxos de amostra
1 Ventilação e drenagem - manter
aberto
4 Entrada de exaustão de ar
(opcional)
7 Dreno da caixa para
derramamentos ou vazamentos
2 Não usado 5 Dreno de bypass de amostra 1 8 Amostra de entrada 1
3 Somente dois analisadores de
fluxo de amostra: dreno de
bypass de amostra 2
6 Dreno químico 9 Somente dois analisadores de
fluxo de amostra: entrada de
amostra 2
Figura 4 Portas para quatro fluxos de amostra
1 Não usado 5 Dreno de bypass de amostra 2 9 Amostra de entrada 1
2 Dreno de bypass de amostra 4 6 Dreno de bypass de amostra 1 10 Amostra de entrada 2
3 Dreno de bypass de amostra 3 7 Dreno químico 11 Amostra de entrada 3
4 Entrada de exaustão de ar
(opcional)
8 Dreno da caixa para
derramamentos ou vazamentos
12 Amostra de entrada 4
72 Português
