Orifices d'entrée de la tuyauterie
Raccordez la tuyauterie via les orifices d'entrée de la tuyauterie. Reportez-vous à la Figure 3,
Figure 4 ou Figure 5. Pour respecter l'indice de protection du boîtier, assurez-vous que des
bouchons sont installés sur les orifices de la tuyauterie non utilisés.
Si vous utilisez un purgeur d'air externe, reportez-vous aux instructions fournies avec le kit de purge
d'air pour retirer le filtre du ventilateur et le remplacer par un bouchon. Reportez-vous au manuel
d'utilisation pour savoir comment activer la purge d'air. Reportez-vous au manuel de maintenance et
de dépannage pour connaître la référence du kit de purge d'air.

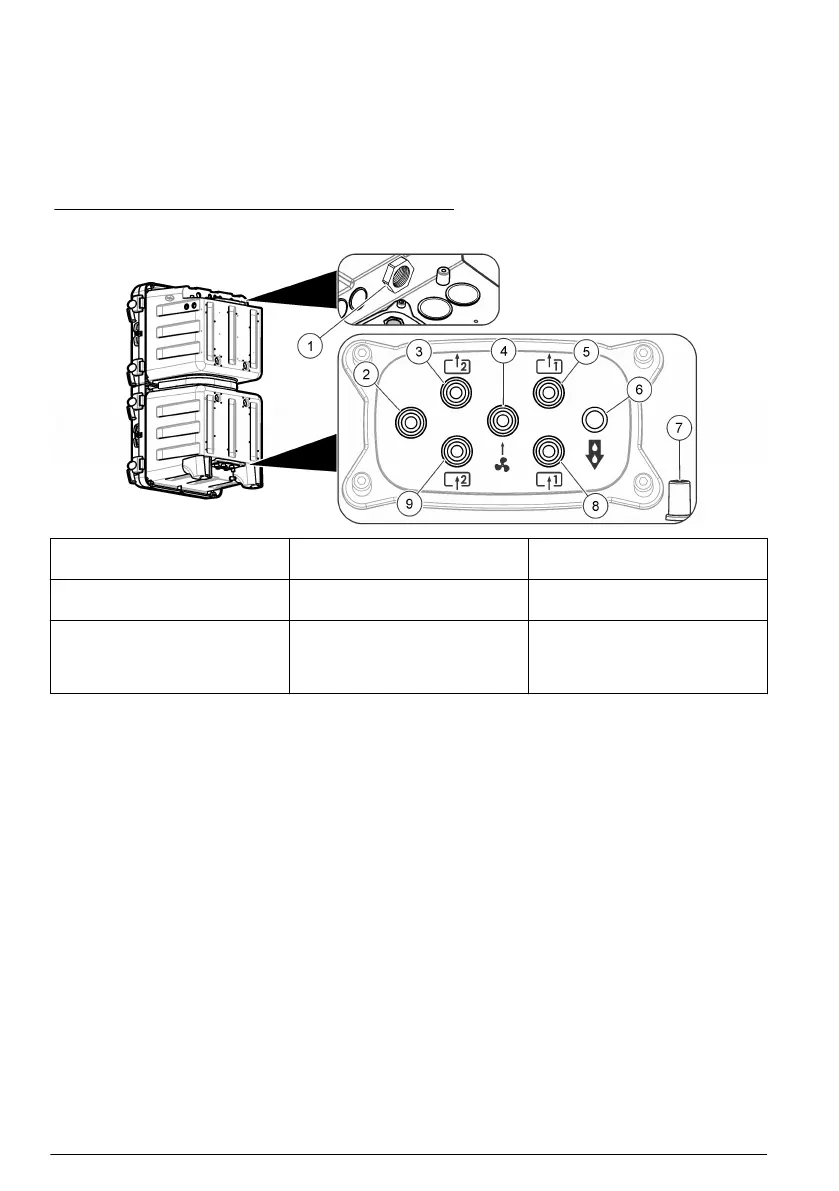

Figure 3 Orifices pour un ou deux flux d'échantillon
1 Conduit de vidange (à garder
ouvert)
4 Arrivée de la purge d'air (en
option)
7 Vidange du boîtier pour les
débordements ou les fuites
2 Non utilisé 5 Vidange de dérivation de
l'échantillon 1
8 Arrivée de l'échantillon 1
3 Analyseurs deux flux
d'échantillon uniquement :
vidange de dérivation de
l'échantillon 2
6 Ecoulement chimique 9 Analyseurs deux flux
d'échantillon uniquement :
arrivée de l'échantillon 2
28 Français
