Branchement sur les entrées numériques
L'analyseur peut recevoir un signal numérique ou une fermeture à contact d'un périphérique externe
lui faisant ignorer un canal d'échantillon. Par exemple, un débitmètre peut envoyer un signal
numérique lorsque le débit d'échantillon est faible et l'analyseur ignore le canal d'échantillon
applicable. L'analyseur continue à ignorer le canal d'échantillon applicable jusqu'à l'arrêt du signal
numérique. Tous les canaux d'échantillon ne peuvent pas être ignorés. Au moins un canal
d'échantillon doit être utilisé.
Remarque : Si aucun canal d'échantillon n'a d'échantillon, l'utilisateur ne peut pas mettre l'analyseur hors tension
avec les entrées numériques. Pour mettre l'instrument hors tension ou le remettre en marche à distance, utilisez le
module Modbus en option et écrivez dans le registre Modbus 49937. Ecrivez 40007 (décimal) pour mettre
l'analyseur hors tension. Ecrivez 40008 (décimal) pour remettre l'analyseur en marche.
Chaque entrée numérique peut être configurée en tant qu'entrée numérique de type TTL isolée ou
en tant qu'entrée de type relais/collecteur ouvert. Voir Figure 15. Par défaut, les cavaliers sont réglés
pour une entrée numérique de type TTL isolée (logique basse = 0 à 0,8 VCC et logique haute = 2 à
5 VCC ; tension maximum 30 VCC). Reportez-vous à la section Présentation des connexions pour
câblage à la page 34 pour brancher le périphérique.

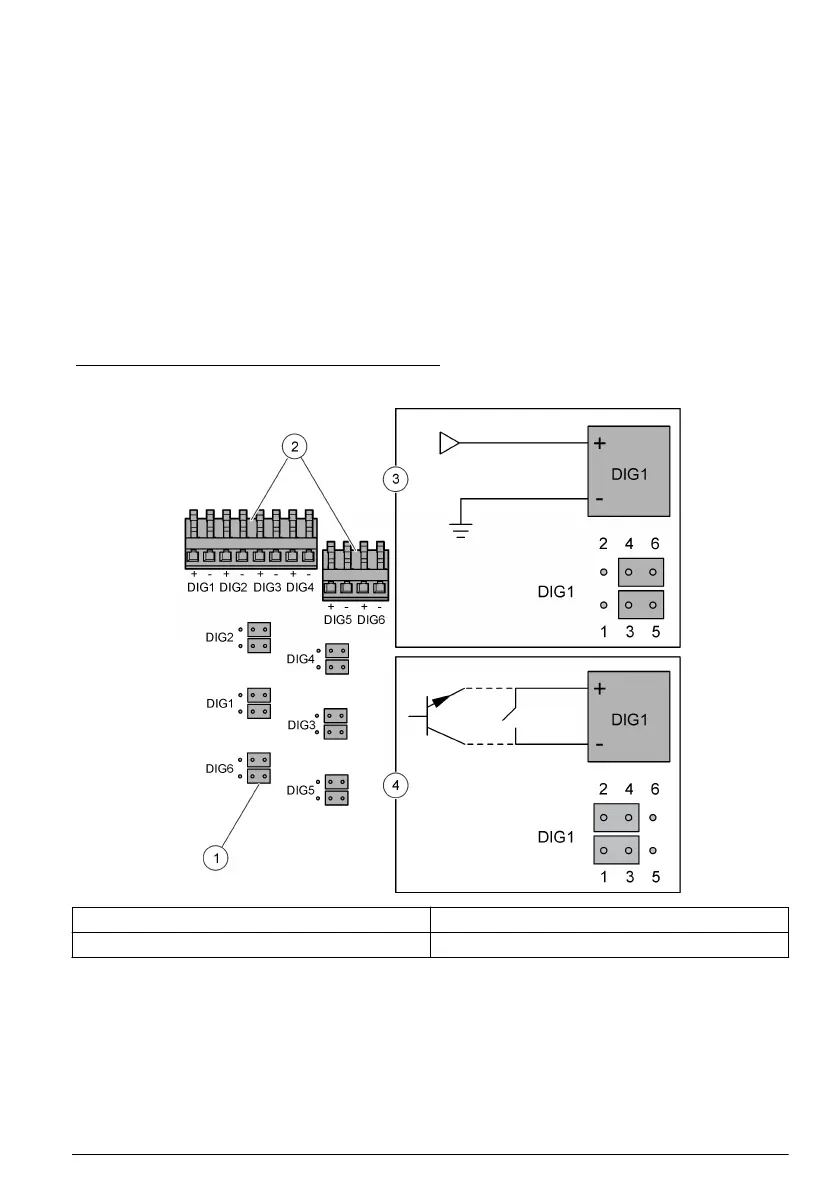

Figure 15 Entrée numérique de type TTL isolée
1 Cavalier (12x) 3 Entrée numérique de type TTL isolée
2 Connecteurs d'entrée numérique 4 Entrée de type relais/collecteur ouvert
Installation de modules supplémentaires
Des modules peuvent être ajoutés pour des sorties, relais ou options de communication
supplémentaires. Reportez-vous à la documentation fournie avec le module.
Préparation à l'utilisation
Installez les flacons de l'analyseur et le barreau d'agitation. Pour la procédure de démarrage,
reportez-vous au manuel d'instructions.
Français
39
