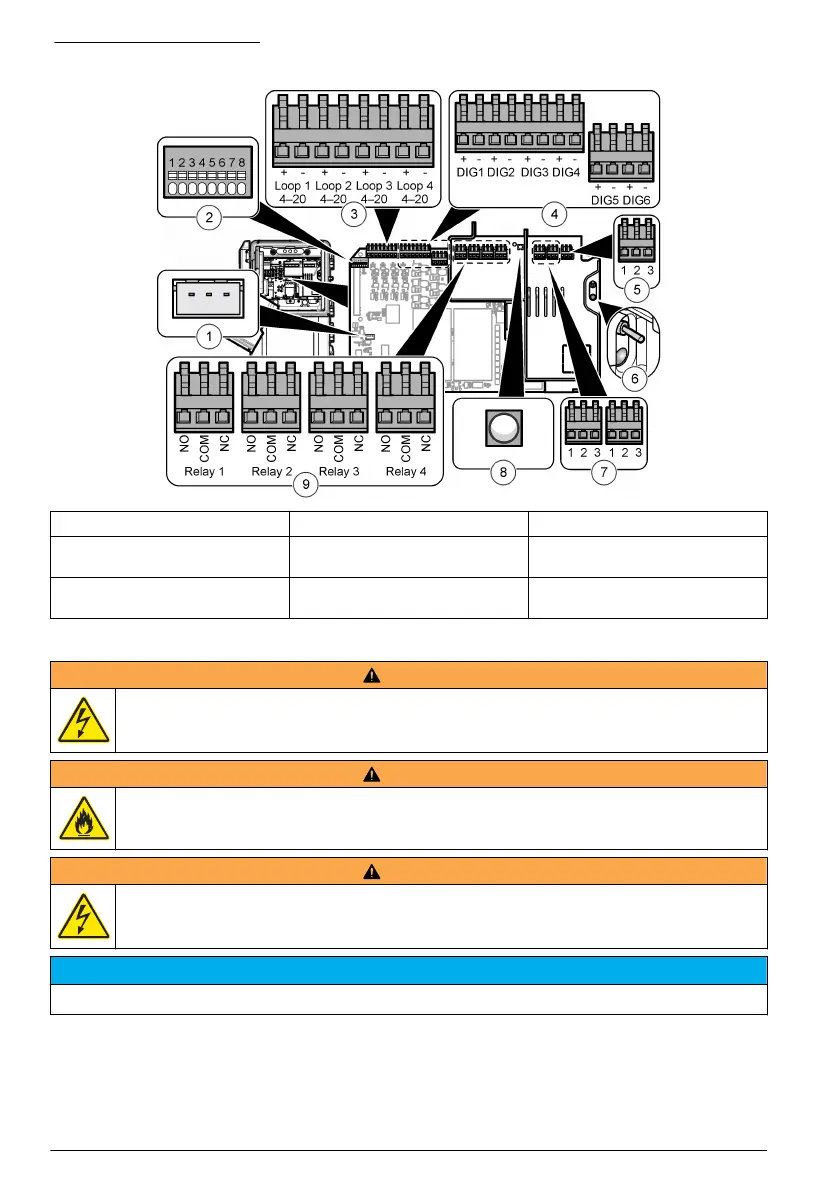

รูปที่ 12 การต่อพ่วงบนแผงวงจรหลัก
1 การต่อตัวควบคุมภายนอก 4 สัญญาณเข้าดิจิตอล 7 ไฟออก
2 การต่อสมาร์ทโพรบ 5 ไฟเข้า 8 หลอดไฟ LED ไฟออก (on = ต่อไฟกับ
เครื่องวัด)
3 สัญญาณออก 4–20 mA 6 สวิตช์เปิด/ปิดเครื่องและหลอดไฟ LED
(on = เครื่องวัดเปิดอยู่)
9 รีเลย์
ต่อสายไฟ
ค ำ เ ตื อ น
อันตรายจากไฟฟ้าช็อต ใส่หางปลากลมที่ขั้วสายดินหลัก
ค ำ เ ตื อ น
อันตรายจากไฟดูดและไฟไหม้ ตรวจสอบให้แน่ใจว่าสายไฟและปลั๊กแบบไม่มีล็อคที่ผู้ใช้จัดหามานั้นมีคุณสมบัติตามข้อกำหนดของประเทศ
ค ำ เ ตื อ น
อันตรายจากไฟฟ้าช็อต ตรวจสอบให้แน่ใจว่าตัวเหนี่ยวนำสายดินมีค่าความต้านทานต่ำกว่า 0.1 โอห์ม ตัวเหนี่ยวนำไฟฟ้าแบบสายที่เชื่อมต่อ
ต้องมีอัตรากระแสไฟฟ้าเหมือนกับตัวเหนี่ยวนำไฟฟ้า AC สายหลัก
ห ม า ย เ ห ตุ
อุปกรณ์นี้ใช้ในการต่อเฟสเดี่ยวเท่านั้น
การติดตั้งสาย: ผู้ผลิตแนะนำให้ใช้สายไฟและซีลแกลนด์เสริม โปรดดูรายการอะไหล่ทดแทนในคู่มือซ่อมบำรุง สำหรับสายที่ลูกค้าจัดหาเอง
ต้องเป็นสายขนาด 1.0 มม.
2
(18 AWG) ที่มีปลอกหุ้มกันน้ำสามเส้น และมีความยาวน้อยกว่า 3 เมตร (10 ฟุต) ใช้ตัวล็อคสายแบบซีล
เพื่อรักษามาตรฐานสภาพแวดล้อมของอุปกรณ์เอาไว้ โปรดดูรายละเอียดใน รายละเอียดทางเทคนิค ในหน้า 168 สำหรับการต่อสายไฟกับ
อุปกรณ์ โปรดดู ตาราง 1 หรือ ตาราง 2 และ รูปที่ 13
