拆下进出口插塞
使电缆和导管穿过电气进出口。请参阅 图 10。从外壳内部向外推动橡胶密封插塞以使密封解锁，从而
将其拆下，随后从外部拉动将其完全拆下。必要时使用一个锤子和一个螺丝刀从电气检修板上拆下套
扣。为了保持外壳的防护等级，加盖罩住所有不用的端口。

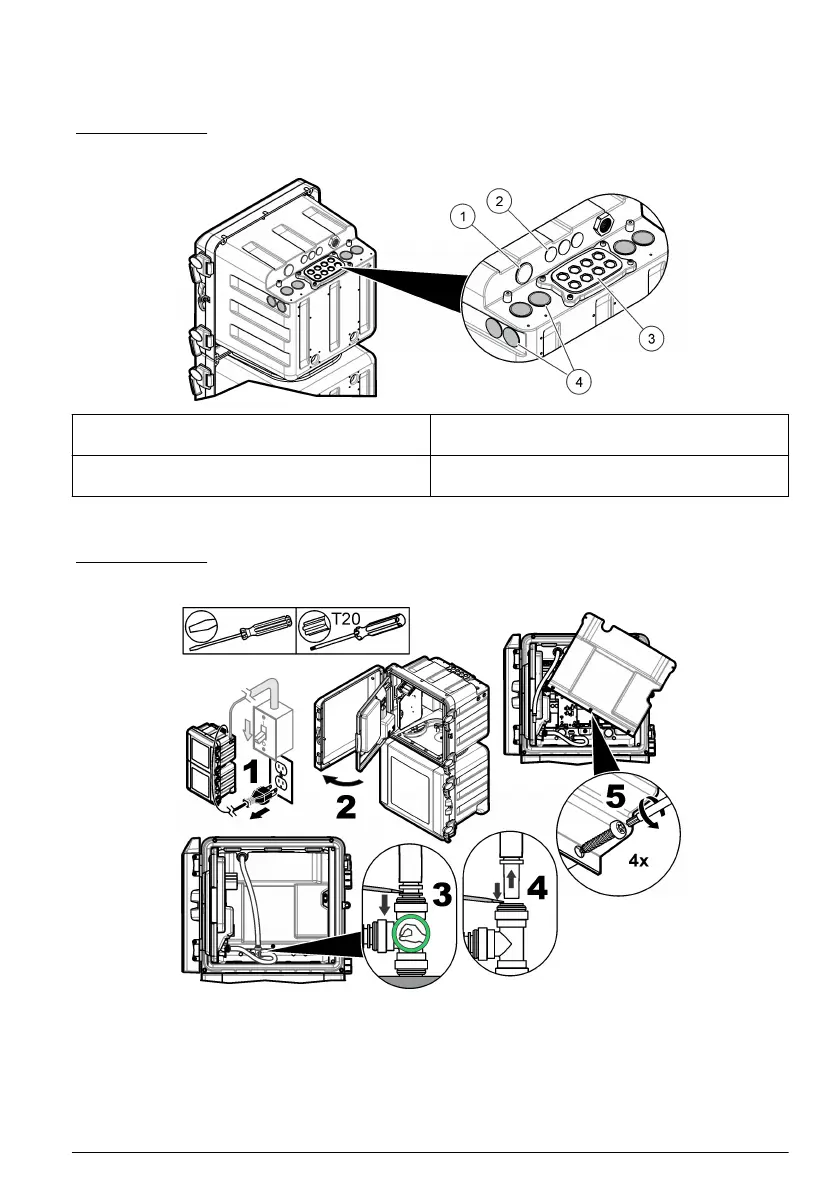

图 10 电气进出口
1 电源入口（只能穿过电源线），无接地板。不能穿过
导管。
3 通信和网络模块（8 个）
2 通信和网络模块（3 个） 4 电源入口或出口（穿过导管或电源线），带接地板、
通信和网络模块（8 个）
拆卸检修盖
拆下检修盖，以连接接线端。请参阅 图 11。
图 11 拆卸检修盖
接线连接概览
图 12 所示是所有可能的接线。确保使用指定的接线号（参阅 规格 第 106）。
中文
99
