ต่อสายสัญญาณเข้าดิจิตอล
เครื่องวิเคราะห์สามารถรับสัญญาณดิจิตอลหรือการปิดหน้าสัมผัสจากอุปกรณ์ภายนอกที่จะทำให้เครื่องวิเคราะห์ข้ามช่องตัวอย่างไป ตัวอย่าง
เช่น โฟลว์มิเตอร์สามารถส่งสัญญาณดิจิตอลเมื่อการไหลของตัวอย่างต่ำ และเครื่องวิเคราะห์จะข้ามช่องตัวอย่างนั้นไป เครื่องวิเคราะห์จะข้าม
ช่องตัวอย่างที่เกี่ยวข้องต่อไปจนกว่าสัญญาณดิจิตอลจะหยุด แต่ไม่สามารถข้ามช่องตัวอย่างทั้งหมดได้ ต้องใช้อย่างน้อยหนึ่งช่องตัวอย่าง
บันทึก: ถ้าช่องตัวอย่างทุกช่องไม่มีตัวอย่าง ผู้ใช้จะไม่สามารถทำให้เครื่องวิเคราะห์เข้าสู่โหมดปิดระบบด้วยสัญญาณเข้าดิจิตอลได้ เมื่อต้องการให้อุปกรณ์เข้าสู่
โหมดปิดระบบหรือกลับเข้าสู่การปฏิบัติงานได้จากระยะไกล ให้ใช้โมดูล Modbus ซึ่งเป็นอุปกรณ์เสริมและเขียนลงในทะเบียน 49937 ของ Modbus
เขียน 40007 (ฐานสิบ) เพื่อให้เครื่องวิเคราะห์เข้าสู่โหมดปิดระบบ เขียน 40008 (ฐานสิบ) เพื่อให้เครื่องวิเคราะห์เข้าสู่โหมดปฏิบัติงาน
สัญญาณเข้าดิจิตอลสามารถกำหนดค่าให้เป็นสัญญาณเข้าดิจิตอลประเภท TTL แบบแยก หรือสัญญาณเข้าแบบ Relay/Open-collector
โปรดดูรายละเอียดใน รูปที่ 15 ตามค่าเริ่มต้น จัมเปอร์จะถูกตั้งค่าไว้สำหรับสัญญาณเข้าดิจิตอลประเภท TTL แบบแยก (ค่าตรรกะต่ำ =
0 ถึง 0.8 VDC และค่าตรรกะสูง = 2 ถึง 5 VDC; แรงดันไฟฟ้าสูงสุด 30 VDC) โปรดดู ภาพรวมการเชื่อมต่อสาย ในหน้า 161
สำหรับการต่ออุปกรณ์

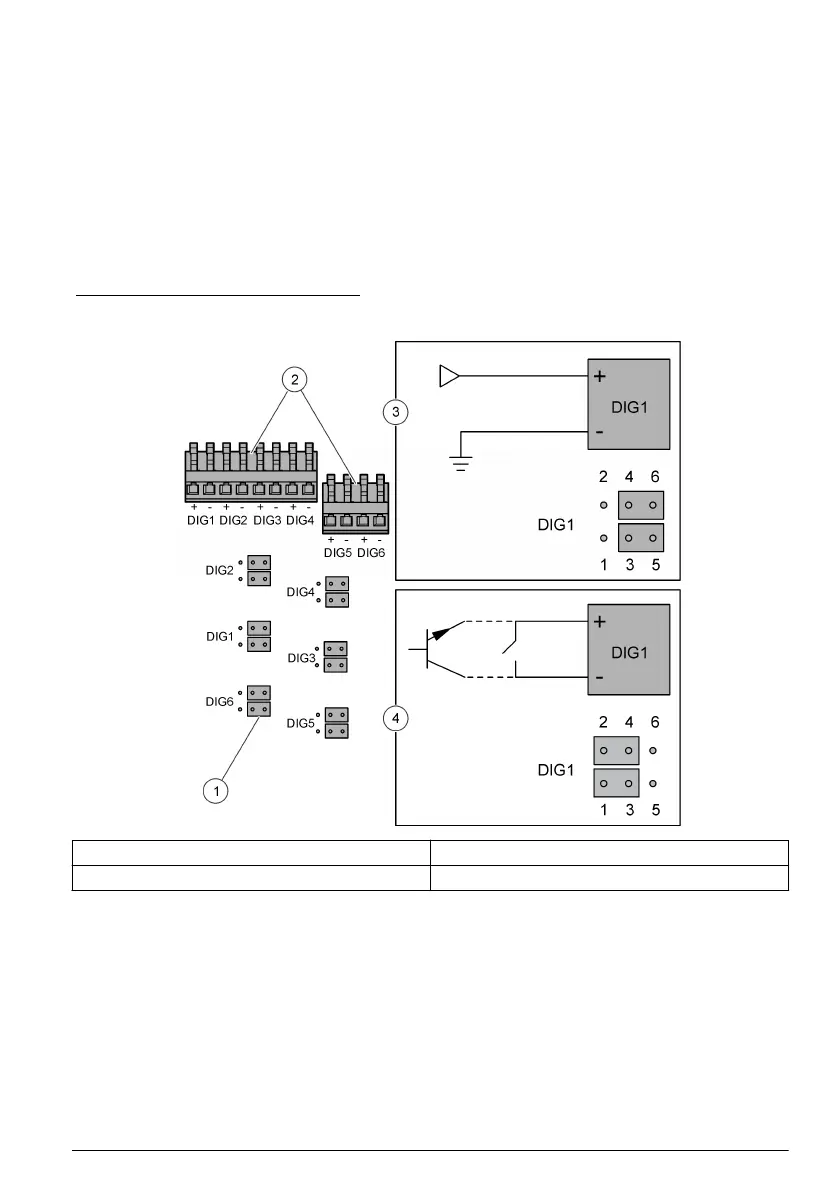

รูปที่ 15 สัญญาณเข้าดิจิตอลประเภท TTL แบบแยก
1 จัมเปอร์ (12x) 3 สัญญาณเข้าดิจิตอลประเภท TTL แบบแยก
2 พอร์ตเชื่อมต่อสัญญาณเข้าดิจิตอล 4 สัญญาณเข้าแบบ Relay/Open-collector
ติดตั้งโมดูลเพิ่มเติม
สามารถเพิ่มโมดูลต่างๆ เพื่อใช้สำหรับการสื่อสาร วงจรรีเลย์ การแสดงผลเพิ่มเติมที่ต้องการได้ โปรดดูเอกสารที่ให้มาพร้อมกับโมดูล
การเตรียมพร้อมใช้งาน
ติดตั้งขวดและแท่งแม่เหล็กของเครื่องวิเคราะห์ ให้อ้างอิงคู่มือการปฏิบัติงานสำหรับขั้นตอนการเริ่มทำงาน
