A D V E R T Ê N C I A
Riscos de choque elétrico e/ou de incêndio.
Instale o instrumento de acordo com normas nacionais, regionais e locais.
Equipamento conectado externamente deve ter uma avaliação apropriada do padrão de segurança do
país.
É necessária uma desconexão local para a instalação de um conduite.
Certifique-se de identificar claramente a desconexão local para a instalação do conduite.
Para um instrumento com conexão a cabo, certifique-se de instalar o instrumento, dessa forma o cabo
pode ser desconectado facilmente da tomada de alimentação.
Remover os plugues de acesso
Instale cabos e conduza pelas portas de acesso elétrico. Consulte Figura 10. Remova os plugues de
borracha para vedação, empurrando-os de dentro do gabinete para desfazer a vedação e, em
seguida, remova completamente puxando de dentro para fora. Remova os dispositivos de ejeção da
placa de acesso elétrico com um martelo e chave de fendas Para manter a classificação do
gabinete, coloque uma tampa em todas as portas que não forem usadas.

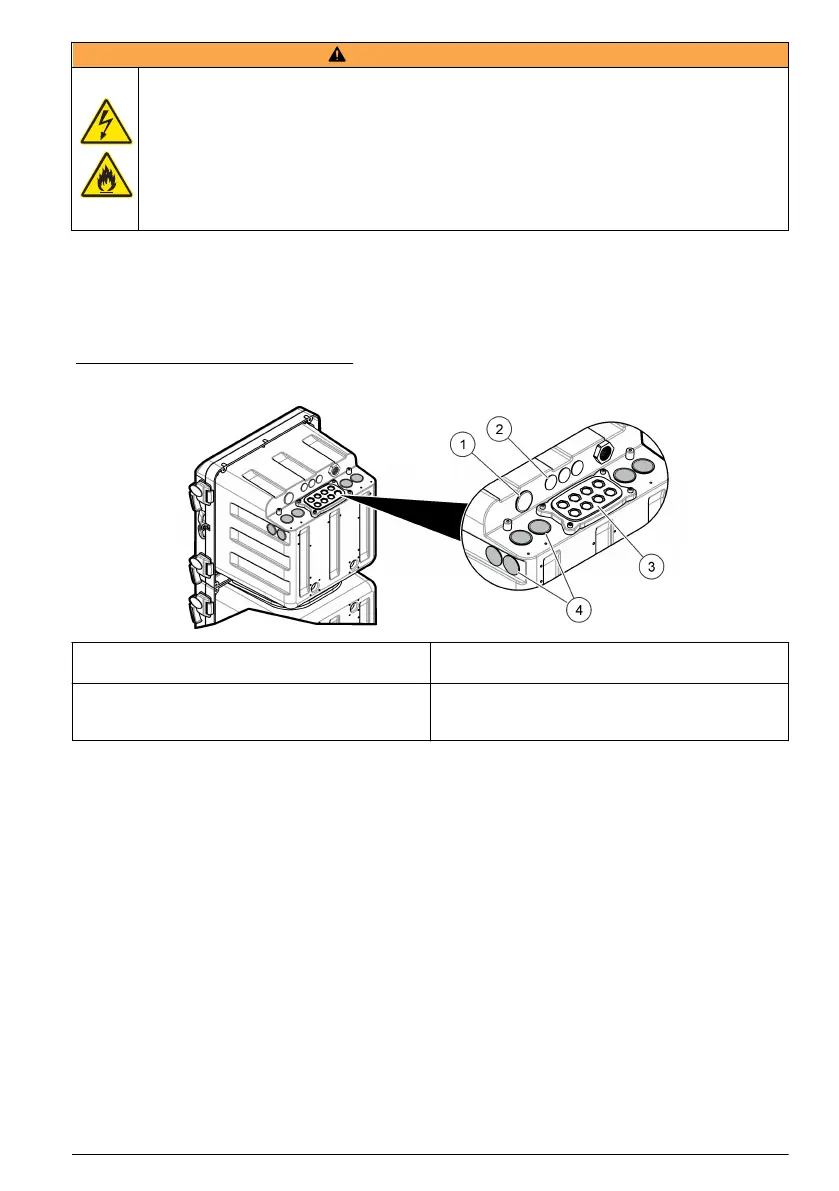

Figura 10 Portas de acesso elétrico
1 Entrada de energia (somente fio de alimentação),
sem placa de aterramento. Não usar para conduite.
3 Módulios de comunicaçao e rede (8x)
2 Módulios de comunicaçao e rede (3x) 4 Entrada ou saída de energia (conduíte ou fio de
alimentação), placa de aterramento, módulos de
comunicação e rede (8x)
Português 77
