デジタル入力への接続
分析装置は、外部デバイスからデジタル信号を受信させたり、接点を閉じたりすることができます。
分析装置はそれに応じてサンプルチャンネルをスキップします。たとえば、サンプルフローが低下し
たときに流量メーターからデジタル信号を送信することができます。分析装置は該当するサンプル
チャンネルをスキップします。分析装置は、デジタル信号が停止するまで、該当するサンプルチャン
ネルのスキップを継続します。すべてのサンプルチャンネルをスキップすることはできません。少
なくとも 1 チャンネルは使用を続ける必要があります。
注
:
すべてのチャンネルのサンプルがなくなると、ユーザーはデジタル入力で分析装置をシャットダウンモードにす
ることができなくなります。リモートから装置をシャットダウンモードにしたり、動作を再開させたりするには、
オプションの
Modbus
モジュールを使用して、
Modbus
レジスタ
49937
に書き込みます。
40007 (10
進
)
を書き込む
と、分析装置がシャットダウンモードになります。
40008 (10
進
)
を書き込むと、分析装置が動作を再開します。
各デジタル入力は、絶縁 TTL タイプデジタル入力またはリレー/オープンコレクタータイプ入力とし
て設定できます。図 15 を参照してください。デフォルトでは、ジャンパは、絶縁 TTL タイプデジタ
ル入力に設定されています (ロジック低 = 0 ～ 0.8 VDC およびロジック高 = 2 ～ 5 VDC、最大電圧
30 VDC)。装置を接続するには、配線接続の概要 ページの 119 を参照してください。

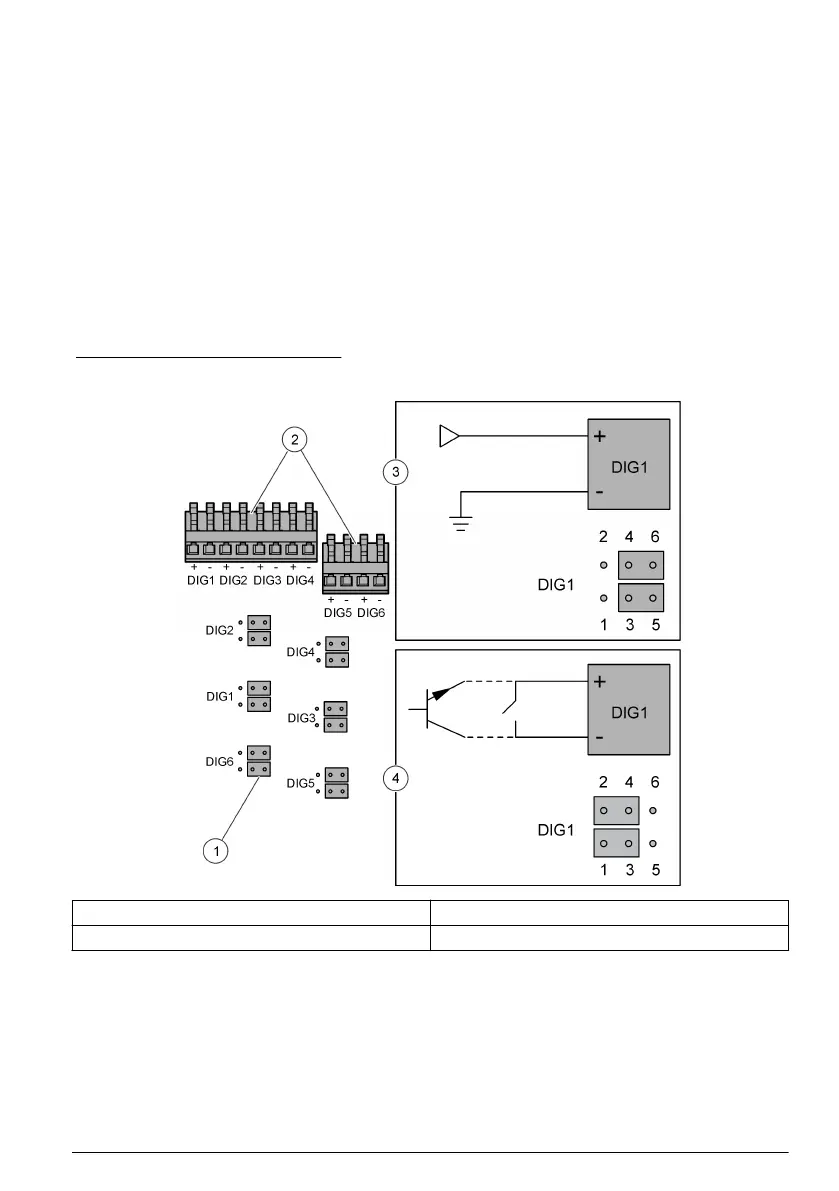

図 15 絶縁 TTL タイプデジタル入力
1 ジャンパー (x 12) 3 絶縁 TTL タイプデジタル入力
2 デジタル入力コネクタ 4 リレー/オープンコレクタータイプ入力
追加モジュールの取り付け
追加の出力、リレー、または通信オプション用にモジュールを追加できます。モジュールに付属の説
明書を参照してください。
使用の準備
分析用ボトルとかくはん棒を取り付けます。スタートアップ手順については、操作マニュアルを参照
してください。
日本語
123
