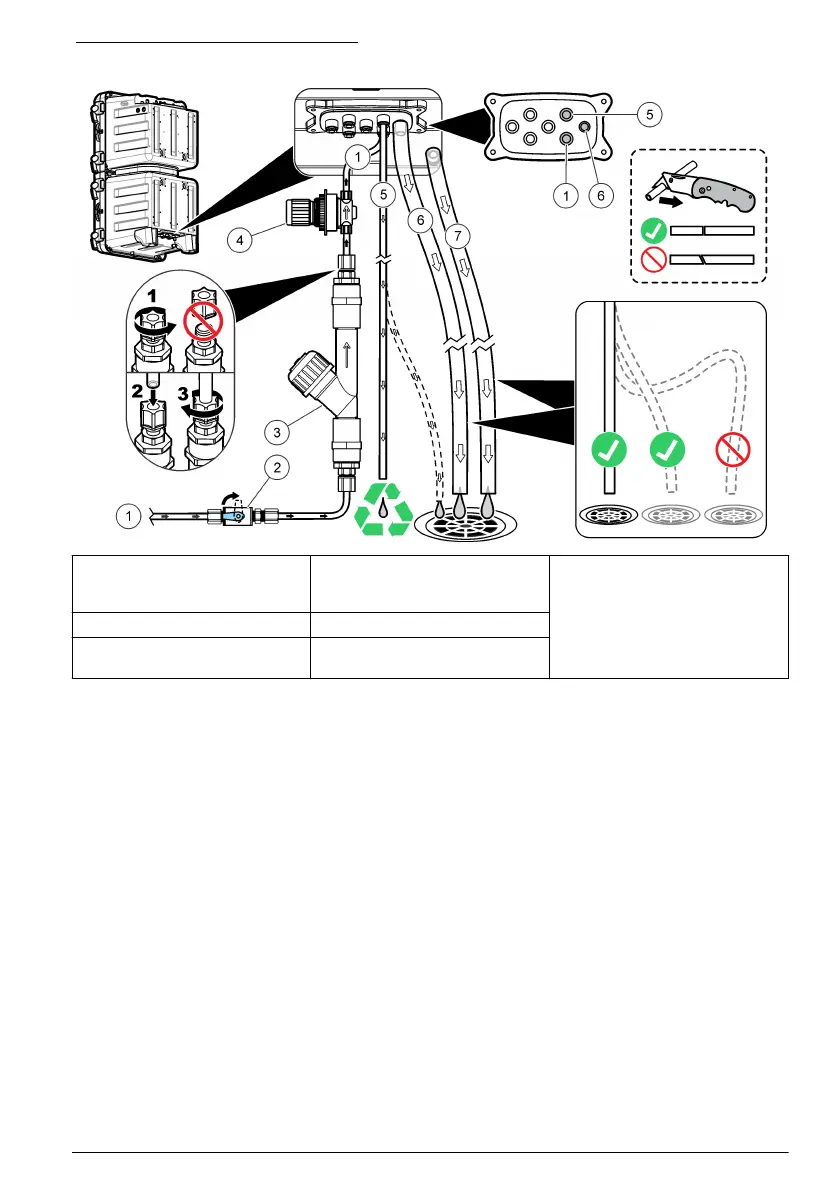

図 6 サンプルラインとドレーンライン

1 サンプル (単一流路) 4 非調整式圧力調整器 (分析装置

を保護するために 4 psi に設定

済み)

7 ケースドレーン

2 遮断バルブ 5 サンプルバイパスドレーン

3 フィルター付き Y 型ストレーナ

ー

6 ケミカルドレーン

ドレーンラインのガイドライン

すべての液体を装置から取り除くには、ドレーンラインの正しい取り付けが重要です。取り付けが正

しくないと、液体が装置に逆流し、装置が損傷する可能性があります。

• ドレーンラインはできるだけ短くします。

• ドレーンラインに一定の下り傾斜があることを確認します。

• ドレーンラインが大きく折れ曲がっていたり、何かに挟まれていたりしないことを確認します。

• ドレーンラインが外気に通じており、圧力がかかっていないことを確認します。

試料ラインガイドライン

最良の性能が得られため、良好かつ代表的なサンプリングポイントを選んでください。サンプルは水

処理装置の代表となるものでなければなりません。

測定エラーを防ぐには:

• サンプルは、プロセスラインに化学薬品が追加される位置より十分に離れた場所からサンプリング

してください。

• サンプルは十分に混合されていることを確認してください。

• すべての化学反応が完了していることを確認してください。

サンプル流路の接続

各サンプルラインを大きい径のプロセスパイプの中心に取り付けて、エアーバブルまたは沈殿物との

干渉を最小にします。図 7 に、正しい取り付けと不適切な取り付けの例を示します。

日本語

115
