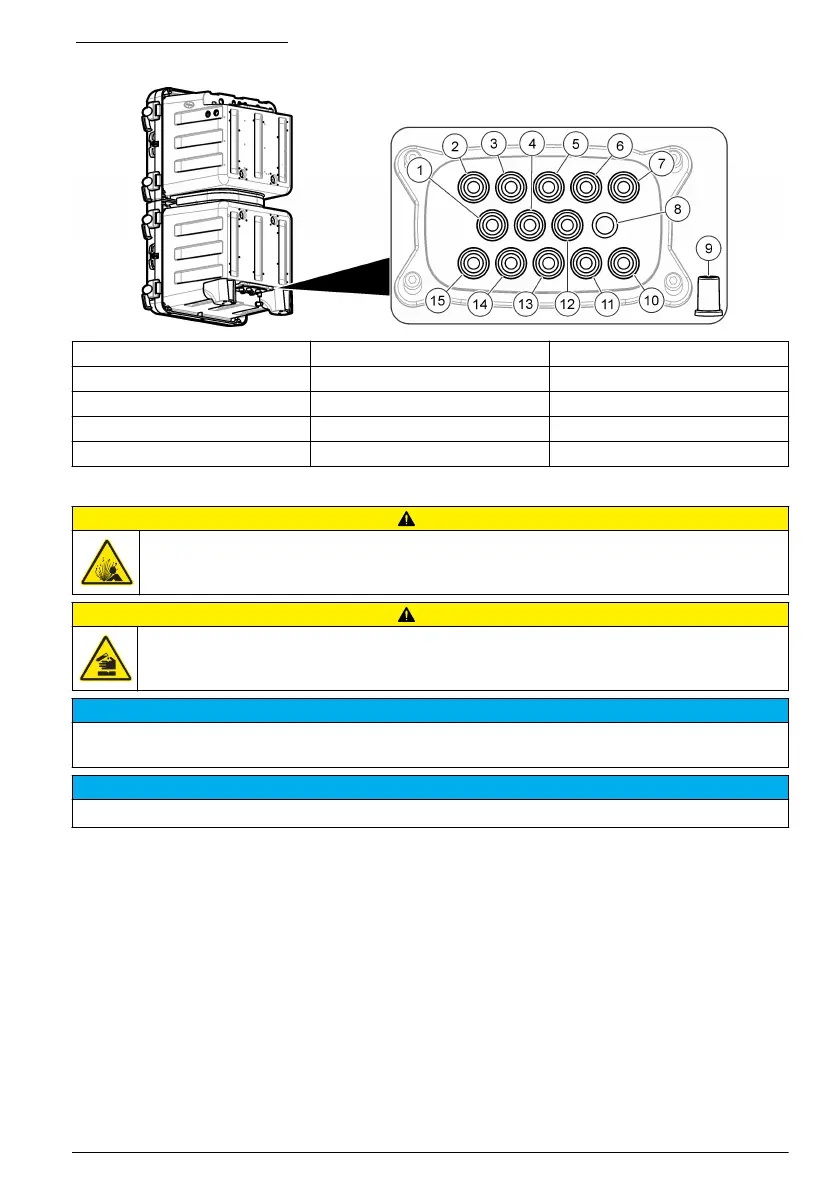

그림 5 6 개 샘플 흐름용 포트
1 샘플 6 우회 배수구 6 샘플 2 우회 배수구 11 샘플 2 주입구
2 샘플 5 우회 배수구 7 샘플 1 우회 배수구 12 에어 퍼지 주입구(옵션)
3 샘플 4 우회 배수구 8 화학물질 배수구 13 샘플 3 주입구
4 샘플 6 주입구 9 유출 또는 누수용 케이스 배수구 14 샘플 4 주입구
5 샘플 3 우회 배수구 10 샘플 1 주입구 15 샘플 5 주입구
샘플 및 배수구 라인 배관
주 의
폭발 위험. 제조업체에서 제공한 조절기만 사용하십시오.
주 의
화학물질에 노출될 위험이 있습니다. 화학물질 및 폐기물은 국가 및 지역 규정에 따라 폐기하십시오.
주 의 사 항
배수구 라인을 다른 라인에 연결하지 마십시오. 연결할 경우, 배압이 발생하거나 분석기가 손상될 수 있습니다. 배
수구 라인이 공기에 노출되도록 하십시오.
주 의 사 항
압력 조절기는 고정 압력으로 설정되어 있고 변경될 수 없습니다.
제공된 튜브(6 mm), 필터 포함 Y-여과기 및 압력 조절기를 함께 사용하여 배수관 및 샘플관을 분석기
에 배관합니다. 그림 6 을 참조하십시오. 배관 액세스 포트 안으로 들어가는 샘플 라인 튜브는 6 mm 여
야 합니다. 1/4 인치 튜브가 밸브/y-여과기까지 샘플 라인에 사용될 수 있지만, 분석기의 배관 액세스
포트 안으로 들어가지는 못합니다.
