A T T E N T I O N
Risque d'exposition chimique. Mettez au rebut les substances chimiques et les déchets conformément
aux réglementations locales, régionales et nationales.
A V I S
Ne raccordez pas les conduites de vidange à d'autres conduites pour éviter tout risque de contre-pression ou
d'endommagement de l'analyseur. Veillez à ce que les conduites de vidange débouchent à l'air libre.
A V I S
Le régulateur de pression est réglé sur une pression fixe, qui ne peut pas être modifiée.
Utilisez les tubes (6 mm), le filtre en Y et le régulateur de pression fournis pour raccorder les
conduites de vidange et d'échantillon à l'analyseur. Voir Figure 6. Les tubes de conduite d'échantillon
pénétrant dans les orifices d'entrée de la tuyauterie doivent être de 6 mm. Des tubes de 1/4 po.
peuvent être utilisés pour la conduite d'échantillon jusqu'à la vanne/jusqu'au filtre en Y, mais pas
dans les orifices d'entrée de la tuyauterie de l'analyseur.

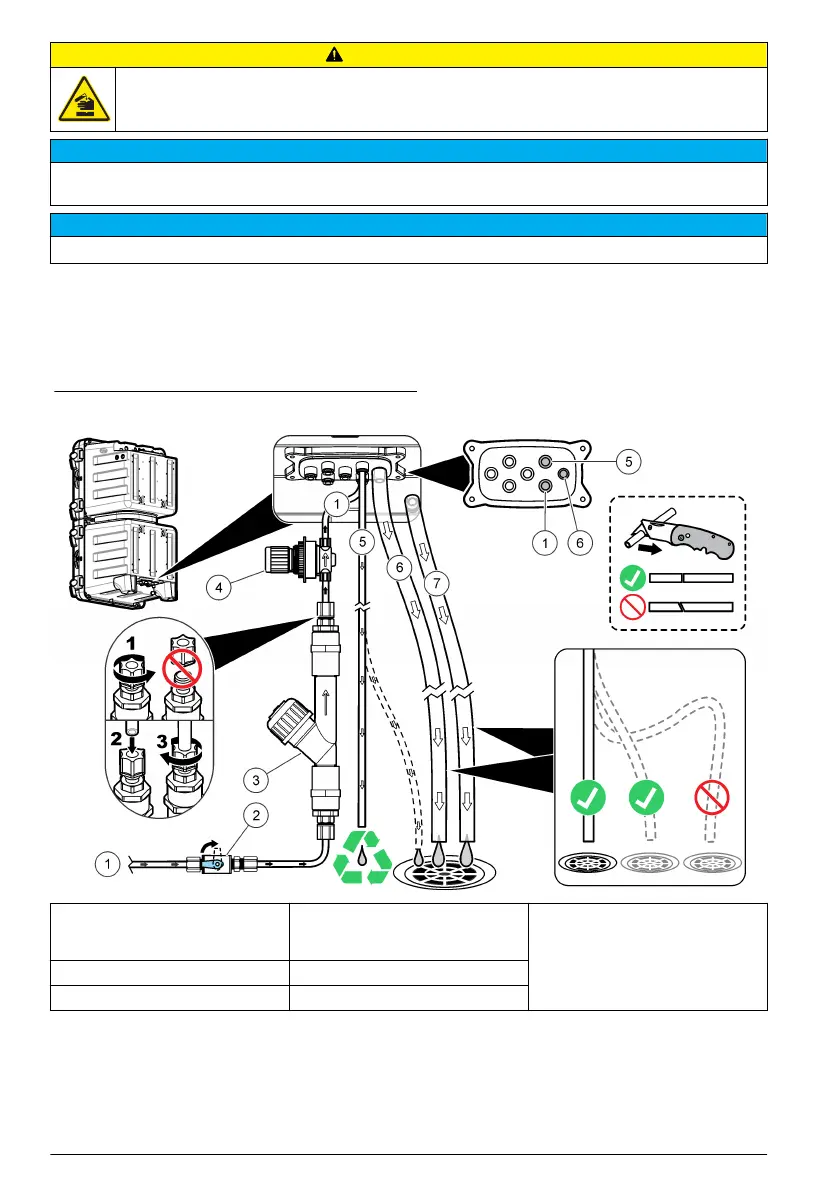

Figure 6 Conduites d'échantillon et de vidange
1 Entrée de l'échantillon (flux
simple)
4 Régulateur de pression non
réglable (réglé sur 4 psi pour
protéger l'analyseur)
7 Vidange de boîtier
2 Vanne d'arrêt 5 Vidange de dérivation
3 Filtre en Y 6 Ecoulement chimique
Instructions des conduites d'évacuation
Il est important d'installer correctement les conduites d'évacuation afin de s'assurer que tout le
liquide est éliminé de l'instrument. Une installation incorrecte peut entraîner le retour du liquide dans
l'instrument et causer des dommages.
• Faites des conduites d'évacuation aussi courtes que possible.
30
