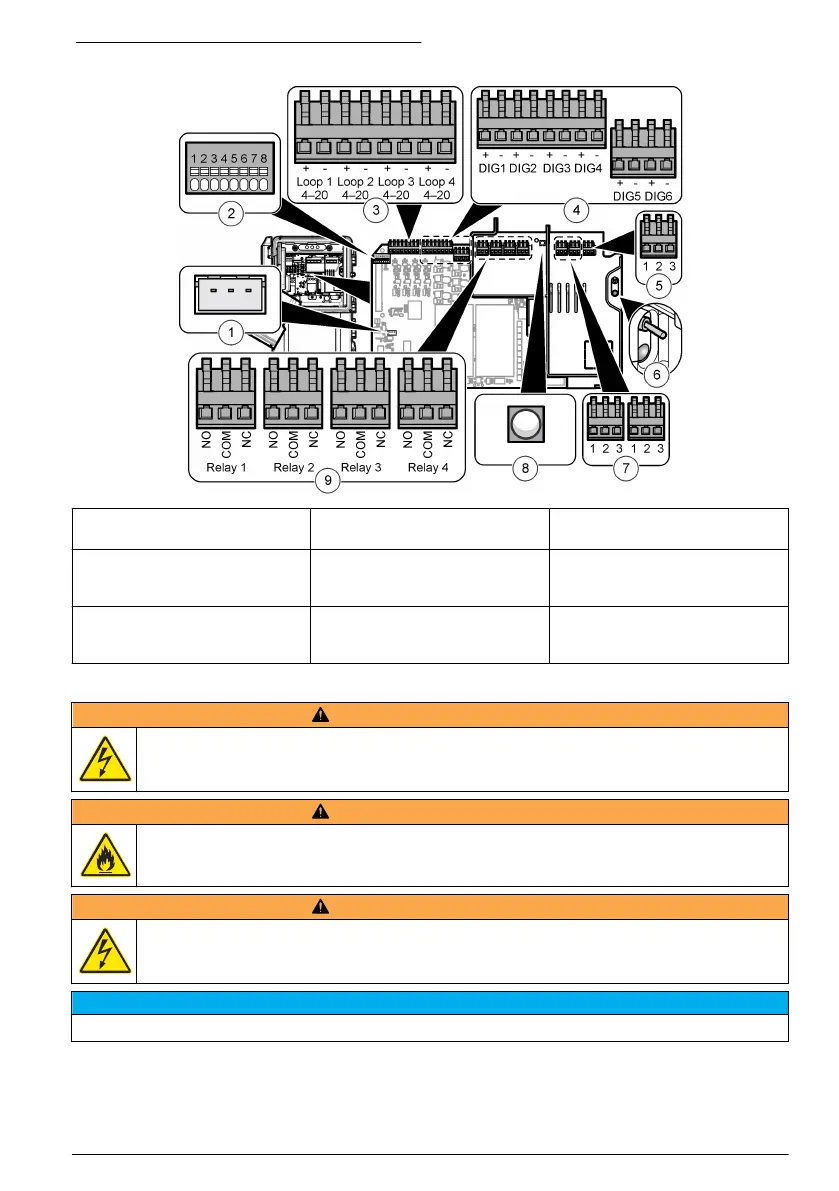

Figure 12 Connexions sur la carte principale
1 Connexion du transmetteur
externe
4 Entrées numériques 7 Hors tension
2 Connexion de la sonde
intelligente
5 Sous tension 8 DEL de mise hors tension
(allumée = analyseur sous
tension)
3 Sorties 4–20 mA 6 Interrupteur et DEL
d'alimentation (allumée =
analyseur sous tension)
9 Relais
Branchement à l'alimentation
A V E R T I S S E M E N T
Risque d'électrocution. Utilisez une borne circulaire à sertissage sur la connexion de masse de
protection.
A V E R T I S S E M E N T
Risques de choc électrique et d'incendie. Assurez-vous que le cordon et la fiche non verrouillable
fournis par l'utilisateur sont conformes aux normes du pays concerné.
A V E R T I S S E M E N T
Risque d'électrocution. Assurez-vous que le conducteur de masse de protection présente une faible
impédance (inférieure à 0,1 ohm). Le fil conducteur connecté doit avoir le même courant nominal que
le conducteur des lignes principales AC.
A V I S
Cet instrument est conçu pour un branchement monophasé uniquement.
Français 35
