8. Parameter
319

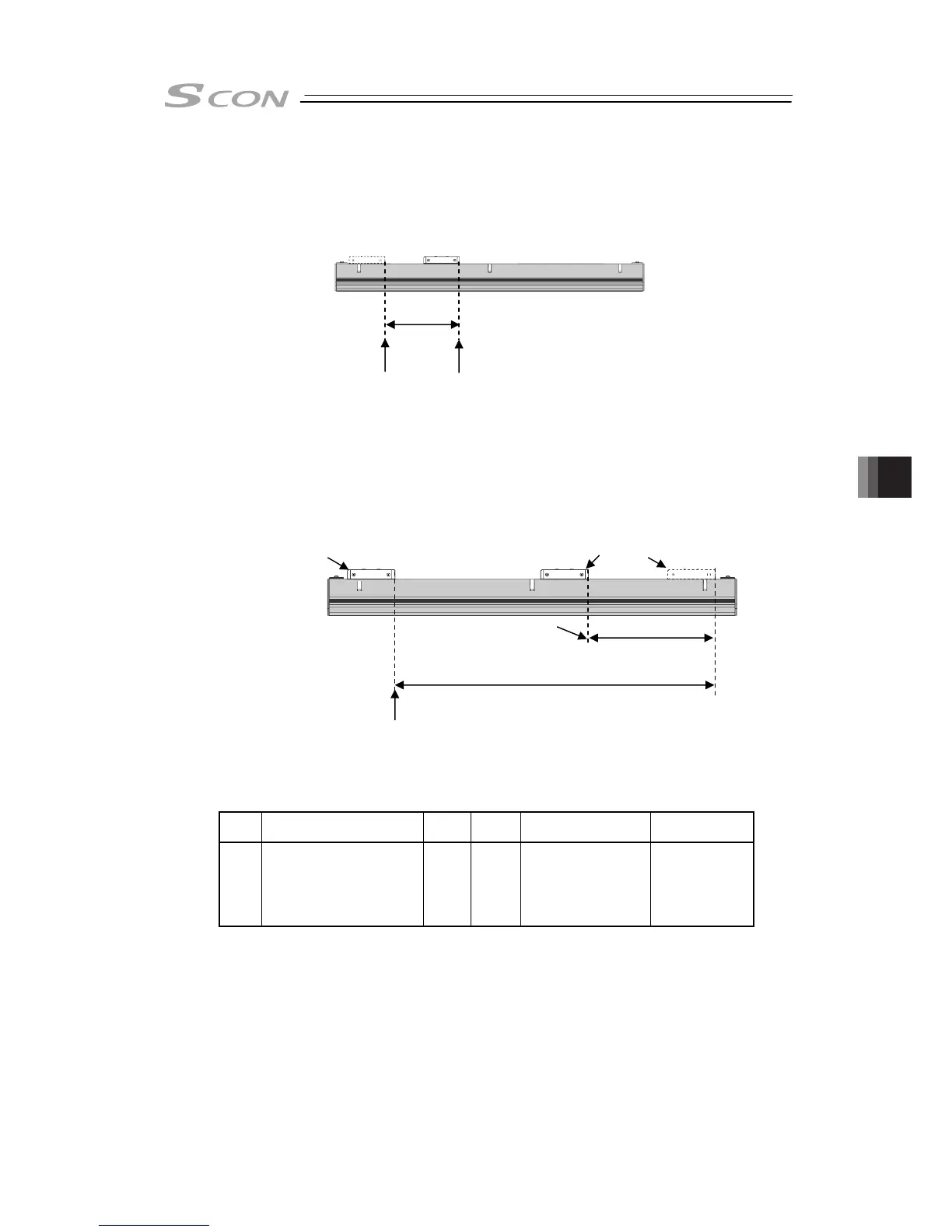

When a change is required to the home position, do a calculation following the formula below and
input the calculated value to the parameter.
1) Setting for Single Slider Type:
Parameter setting value = Initial parameter at delivery from factory (Parameter No.150) + Desired
offset amount
2) Setting on Slider 2 for Double Slider Type (Refer to 1) for Slider 1):
Parameter setting value = [Initial parameter at delivery from factory (Parameter No.150) + Stroke
(value indicated when purchased) + Slider length (value shown in
catalog) + Min. distance between Sliders (value shown in catalog)] –
Desired offset amount
[118] Light Error Alarm Output Select (Parameter No.151)
No. Name Symbol Unit Input Range
Default factory
setting
151
Light Error Alarm Output
Select
FSTP
0: Battery Voltage Drop
Warning Output
1: Output of battery
voltage drop warning
or message-level
alarm
0
It can be selected if an output is to be made when a message-level alarm is generated as well
as when the battery voltage drop error is occurred for the output condition of BALM signal.
(Note) For Pulse Train Mode, by setting this parameter to “1”, OUT12 becomes the ALML (Light
Error Alarm) signal and outputs when a message-level alarm is generated.
Desired
offset amount
Initial
parameter at
delivery from
factory
Desired
Home
Position
Desired offset amount
Initial parameter
at delivery from
factor
y
Desired Home Position
Initial parameter at delivery from factory + Stroke + Slider length +
Min. distance between Sliders
Slider 2
Slider 1
