ISHIDA UNI-8 - Hanging Type

7-2

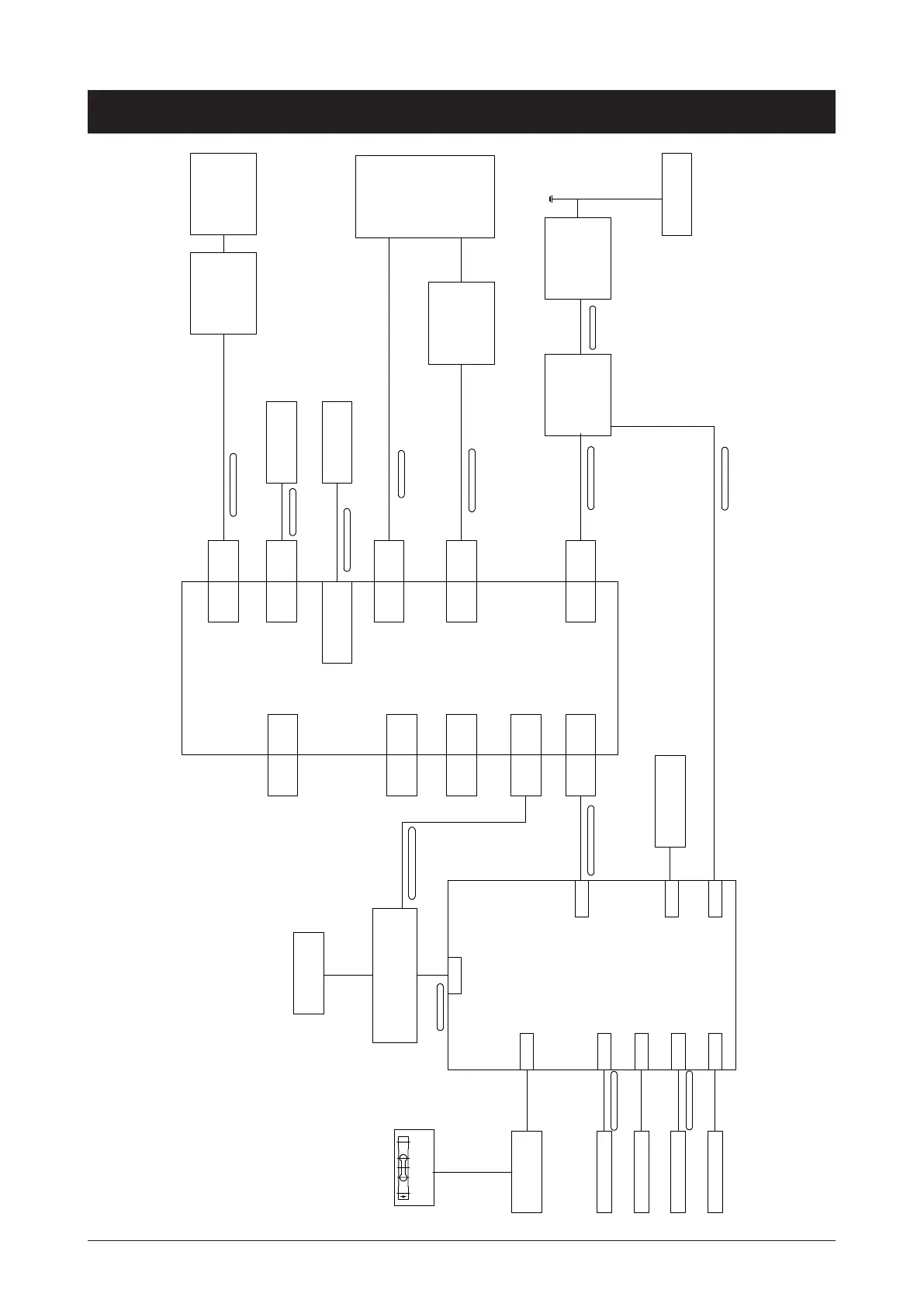

Capter 7 Blick diagram
7.2 Hanging type
PS-100
（
300-000-2038-**
）
LVDS1
LVDS2
USB2
Ethernet RJ45
USB1
LVDS Adapter
Board（FPC-DF13）
300-000-1742-**
XJ2 XJ3
PWB-"PS-105"
RJ11+USBX2(Uni-8H）
300-000-2583-**
PS-096C
（
300-000-1733
-**）
XJ6
XJ8 XJ9
XJ10
XJ11
XJ5
Cashbox(Drawer)
option Unit
XJ7
000-901-5064-**
PrinterMotor
Thermal Head
Detector Sensor
Peel Sensor
000-901-3866-** 000-901-5061-**
000-900-2840-**
000-900-5225-** 000-078-0604-**
USB HOST1
USB HOST2
POWER IN DC12V-IN
PS-097
CN3
PowerBoard
LRS-100-24 MW
V+ V-
PowerCord
L
N
CN1
CN7
CN2
300-000-2190-**
300-000-1718-**
000-900-0286-**
300-000-1735-**
300-000-1724-**
300-000-1722-**
PS-055 SpanBoard
300-000-2783-**
10.1 inch LCD &
10.1 inch Touch
panel
300-000-1812-**
WIFI MODELE
Onboard
Wi-Fi antena
300-000-2907-**
SPK-OUT
300-000-1732-**
speaker 8Ω2W
300-000-1343-**
LVDS Adapter
Board（FPC-DF13）
7 inch LCD
300-000-2179-**
300-000-2049-**
300-000-2758-**
300-000-2908-**
300-000-1728-**
300-000-1950-**
300-000-2576-**
A/D board
PS-067
Loadcell
000-901-2446-**
000-900-2490-**
USB3
300-000-2758-**
300-000-1731-**
HARNESS S3 POWER
Harness C2 P ower (ZC-A40i
）
HARNESS S2 DC24 240MM
HARNESS LVDS
（
L=60cm
）
HARNESS C2 (TP
）
HARNESS Audio Out
Antenna XC-IPX-SMA-15RP
HARNESS LVDS
（
L=60cm
）
Harness C2
（
PS-096Mainboard
）
HARNESS 'S2' THERMAL HEAD
HARNESS PEEL SENSOR (UNI-3)
Harness (USB M/B-PS098) L500mm
Harness C2 （Uni-8H Cash）
