JOHNSON CONTROLS
183
SECTION 6 - TECHNICAL DATA
FORM 201.23-NM2
ISSUE DATE: 3/9/2015
6

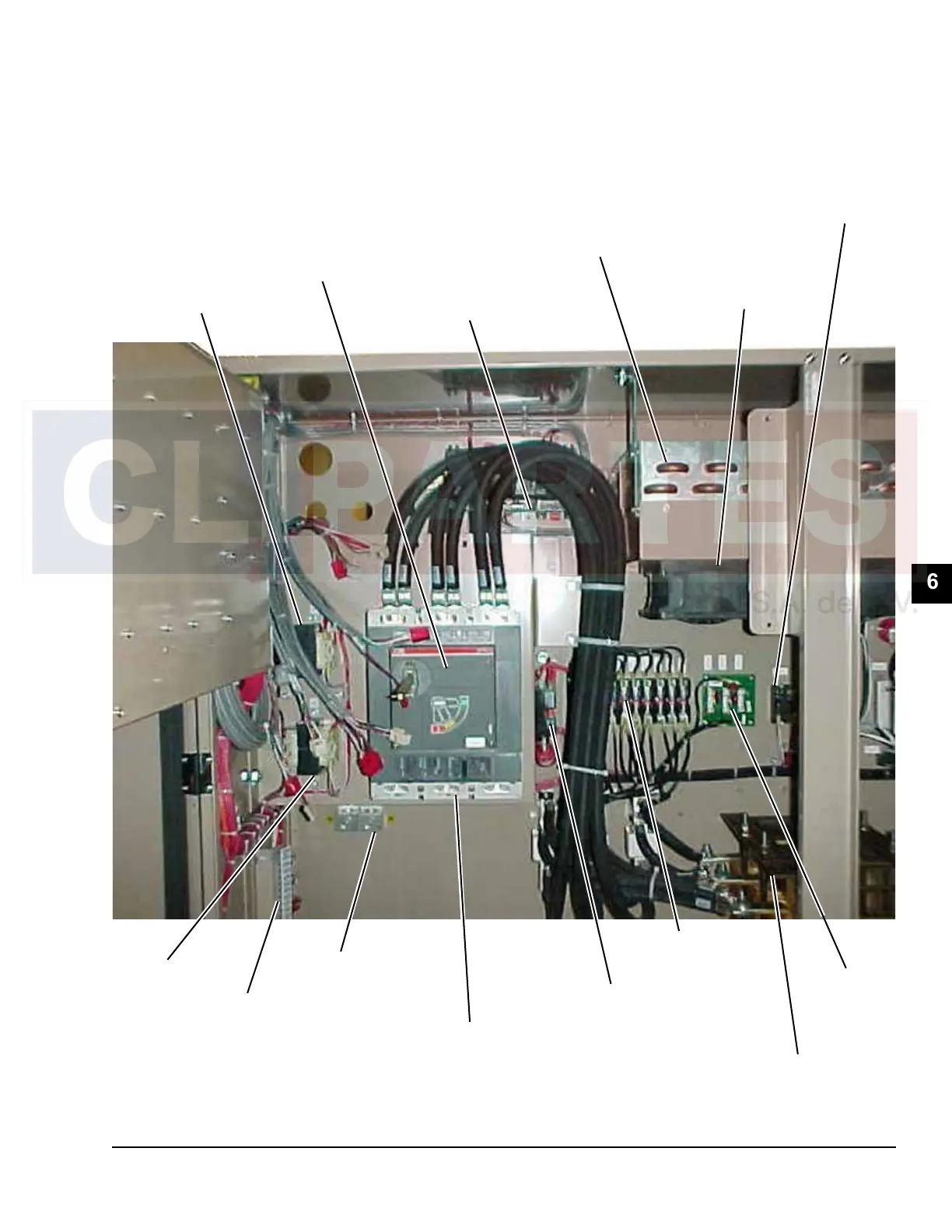

FIGURE 32 - POWER COMPONENTS, 2 COMPRESSOR
LD10583
COMPONENT LOCATIONS (CONT'D)
11T
TRANSFORMER
OPTIONAL CIRCUIT
BREAKER
(Standard Unit will
have terminal blocks)
FLASH TANK FEED
AND DRAIN VALVE
CONTROLLER
CONTROL AND
VSD CABINET
COOLING COIL
CONTROL AND
VSD CABINET
COOLING FAN
1TB
TERMINAL
BLOCK
10T
TRANSFORMER
INCOMING POWER
GROUND LUGS
INPUT POWER TO
THE CHILLER CONNECTS
HERE
17-21 FU
FUSES
4-9FU FUSES and
14-16FU FUSES
TRANSIENT
SUPPRESSOR
10CR FAN PUMP
CONTROL RELAY
1L AC LINE
INDUCTOR
