JOHNSON CONTROLS
188
FORM 201.23-NM2
ISSUE DATE: 3/9/2015
SECTION 6 - TECHNICAL DATA

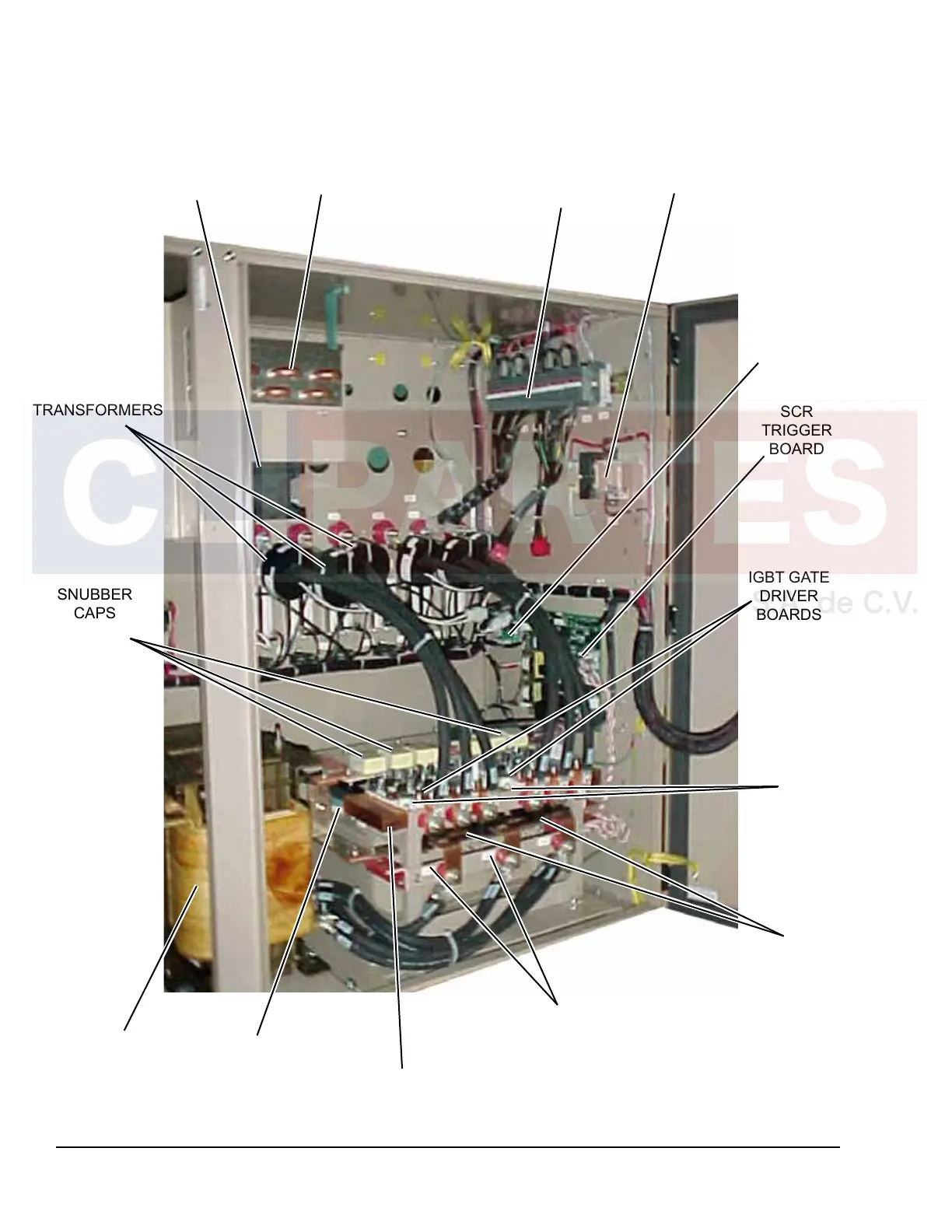

FIGURE 37 - VSD COMPONENTS, 2 COMPRESSOR
LD10586
CABINET
COOLING
COIL
COOLING
FAN
FAN
CONTACTORS
4CR-9CR
3T
(VSD LOGIC and
SCR TRIGGER BOARD
24 VAC SUPPLY
TRANSFORMER)
CURRENT
TRANSFORMERS
SNUBBER
CAPS
(C7-C12)
BUS
ISOLATOR
BOARD
(FEEDS VSD
LOGIC BOARD)
SCR
TRIGGER
BOARD
IGBT
MODULES
SCR/DIODE
MODULES
1RES AND 2RES
BUS CAPACITOR
BANK EQUALIZING/
BLEEDER
RESISTORS
IGBT GATE
DRIVER
BOARDS
HEATSINK
(Water Cooled)
BUS FILTER
CAPACITORS
(Behind Panel)
1L LINE
INDUCTOR
COMPONENT LOCATIONS (CONT'D)
