Kärcher MIC 84 - Page 211

- 4

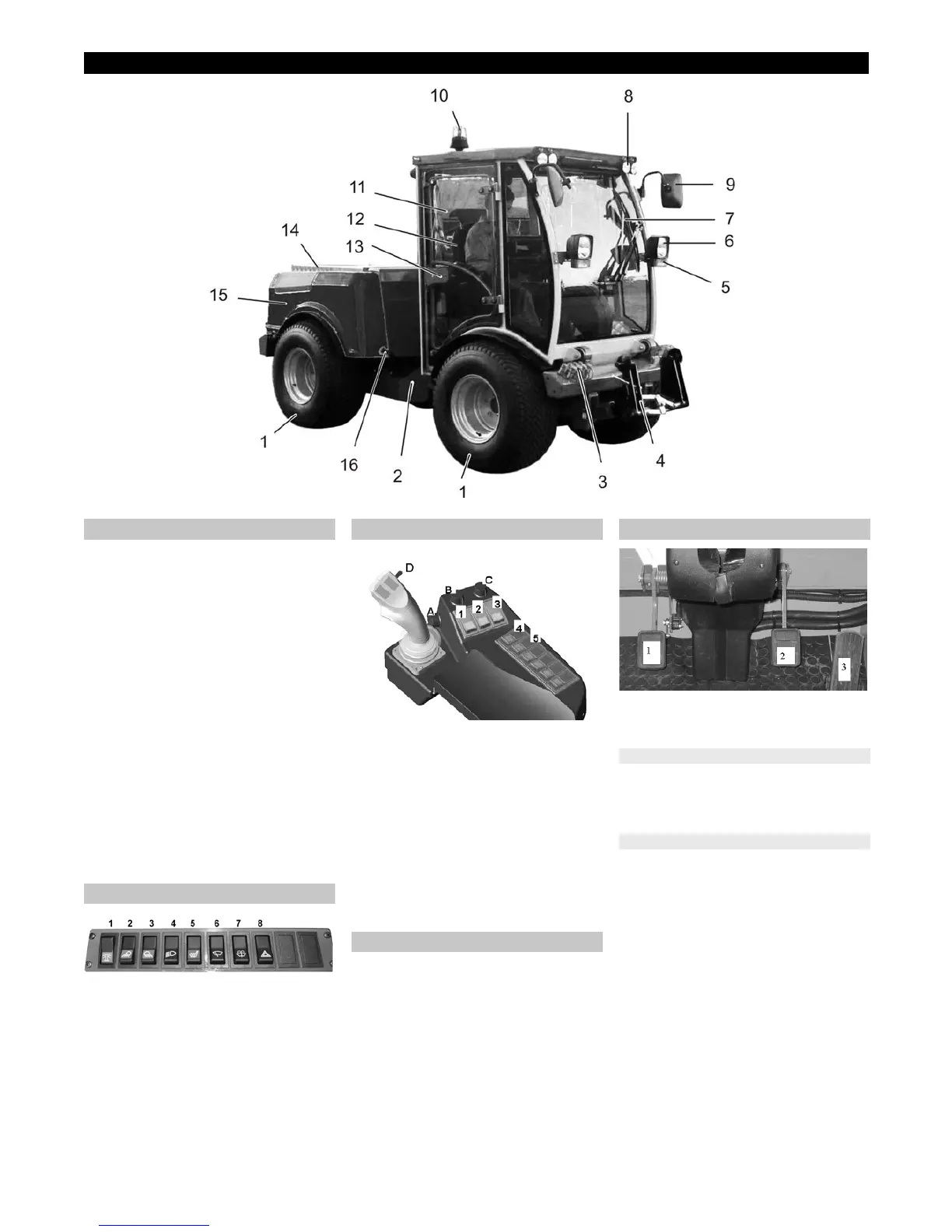

1 Roda
2 Kemudi artikulasi di bagian tengah
kendaraan
3 Sambungan hidraulik depan
4 Kerangka perangkat depan *
5 Lampu sein
6 Lampu depan
7 Wiper kaca
8 Lampu kerja
9 Kaca spion luar
10 Lampu peringatan suar putar
11 Kabin pengemudi *
12 Kursi pengemudi *
13 Pintu kabin *
14 Penutup motor
15 Penutup samping
16 Kunci penutup samping
Tidak terlihat
Pikap hidraulik belakang *
Penyambung trailer
* lihat untuk deskripsi lebih lanjut
1 Sakelar lampu peringatan suar putar
2 Sakelar lampu kerja, depan
3 Sakelar lampu kerja, belakang
4 Sakelar lampu
5 Pemanas kursi (pilihan)
6 Wiper kaca
7 Sistem pembersih kaca
8 Lampu peringatan bahaya
1 Hidrolik kerja depan
2 Hidrolik kerja belakang
3 Kendali pacu
4 Posisi melayang
5 Rem tangan.
A Potensiometer untuk kontrol kecepatan
motor (dapat digunakan untuk area
pengoperasian 1 atau 2)
B Potensiometer hidraulik kerja depan
(jumlah aliran)
C Potensiometer hidraulik kerja belakang
(jumlah aliran)
D Sakelar selektor arah
Untuk melepaskan rem tangan dibutuhkan
tekanan hidraulik. Jika motor mati, rem
tangan akan tertarik secara otomatis.
Petunjuk: Lampu kontrol menyala pada
panel pengoperasian/display saat rem
tangan ditarik.
 Menarik rem tangan:
Nyalakan sakelar rem tangan pada
panel instrumen.
 Melepaskan rem tangan:
Matikan sakelar rem tangan pada panel
instrumen.
1 Pedal inci
2 Pedal rem
3 Pedal gas
Pedal inci mengontrol kecepatan di AREA
PENGOPERASIAN 1 atau 2.
 Tekan pedal inci untuk mengurangi
kecepatan kemudi.
Saat pedal gas ditekan, putaran motor
meningkat. Pedal memiliki gaya pegas;
sehingga saat mengangkat kaki, putaran
motor menurun.
몇 Penting
Operasikan pedal gas dengan hati-hati
saat mengangkut, jika tidak, bahaya
karena penurunan kecepatan secara tiba-
tiba akan terjadi!
Ikhtisar perangkat
Tampilan luar
Konsol atap
Sakelar pada panel instrumen
Rem tangan
Pedal
Pedal inci
Pedal gas (akselerator)
211ID
