Keysight Technologies B1505A

Keysight B1505A User’s Guide, Edition 12 3-39
Accessories

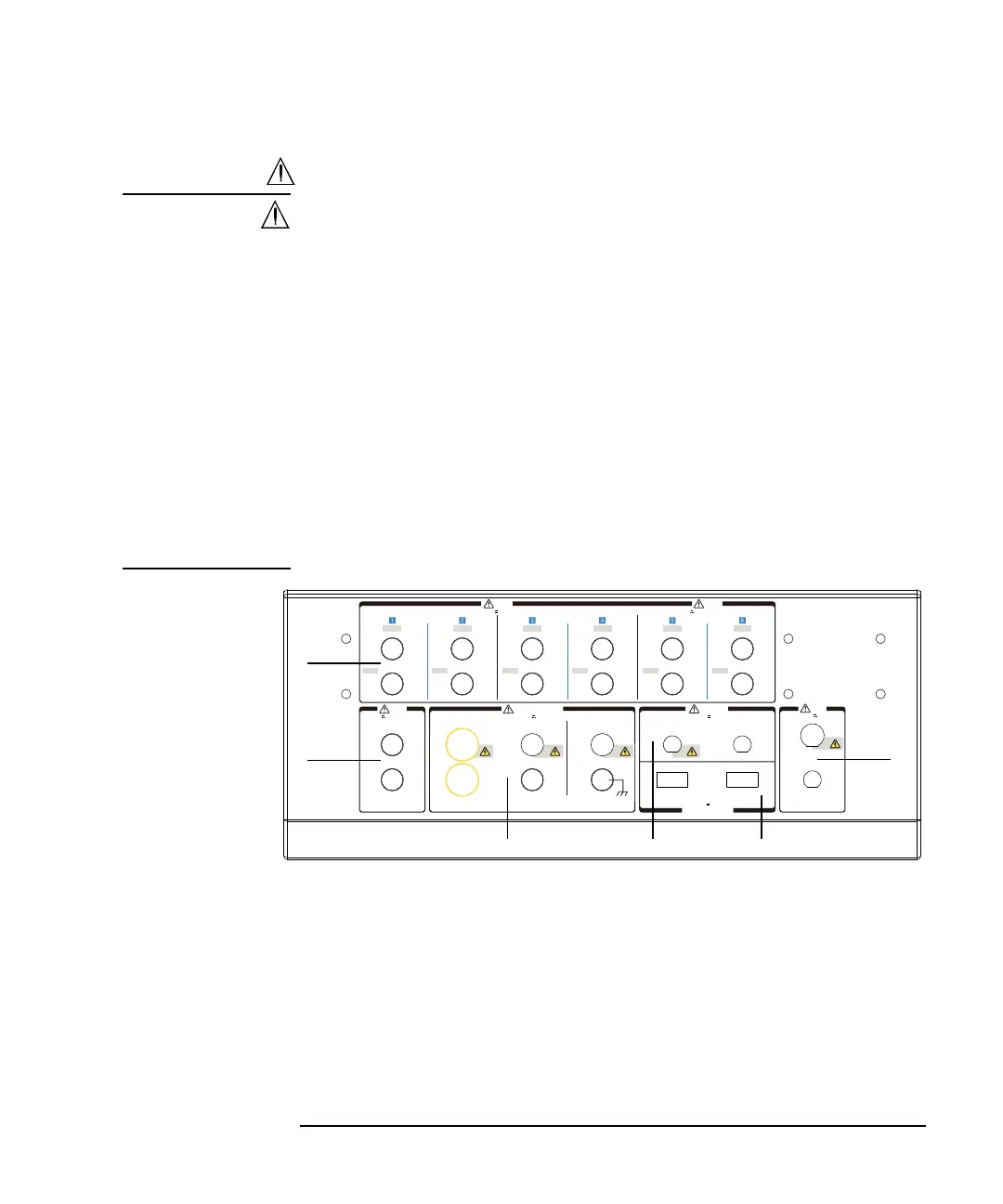

Output Terminal Panel
WARNING Set the instrument output off before connecting or disconnecting connection
wire.
Press the B1505A front panel
Stop key to set the module output off. And confirm
that the B1505A front panel High Voltage indicator is not lit.
If the N1268A is used, press the
High Voltage Enable switch to disable the high
voltage output. And confirm that this red switch is not lit.
Désactivez la sortie de l'appareil avant de brancher ou de débrancher un câble
de connexion.
Appuyez sur la touche
Stop du panneau avant du B1505A pour désactiver la
sortie. Et confirmez que l'indicateur de tension High du panneau avant du
B1505A n'est pas allumé.
Si le N1268A est utilisé, enfoncez le commutateur
High Voltage Enable pour
désactiver la sortie haute tension. Et confirmez que le commutateur rouge n'est
pas allumé.
Force
Guard
Force
Guard
Force
Guard
Force
Guard
Force
Guard
Force
Guard
SenseForce SenseForce SenseForce
±200 V Max 1 A
SMU SMU
±200 V Max 2 Adc 40 A Pulse
Force
High
Low
High
Low
High
Low
High
Low
±40 V Max 1 A Pulse
GuardSense
±3 kV Max ±3 kV Max
Selector Output
LowHigh
12
K Thermocouple
±3 V Max
Bias Tee
High
Low
±10 kV Max
UHV
123
Gate
1
2 6
345
