Elektrische Installation
Steueranschlüsse
Gerätevariante mit Funktion "Sicher abgeschaltetes Moment"
5
100
EDKVF9333V DE/EN/FR 7.2
Versorgung über interne Spannungsquelle
ƒ Wird ein frei belegbarer digitaler Ausgang (z. B. X5/A1) fest auf HIGH−Pegel gelgt,
dient er als interne Spannungsquelle. Ein Ausgang ist mit maximal 50 mA belastbar.
– Über einen digitalen Ausgang können Sie das Relais K
SR
und zwei digitale Eingänge
(X5/28 und z. B. X5/E1) mit Spannung versorgen.
– Für die maximale Beschaltung (Relais K
SR
und X5/E1 ... X5/E5, X5/ST1) müssen Sie
zwei digitale Ausgänge parallel schalten und fest auf HIGH−Pegel legen.
ƒ Für die Versorgung der analogen Eingänge (X6/1, X6/2 und X6/3, X6/4) müssen Sie
einen frei belegbaren analogen Ausgang (z. B. X6/63) fest auf HIGH−Pegel legen.
GND2 +24V+5 V
DIGOUT4
E5
A2 A3 A4 ST1
ST2
59
39
3k
47k
50mA
50mA
50mA
50mA
X5
28
E1 E2 E3 E4
3k
3k
3k
3k
3k
X11
K31K32 33 34
S1 S2
IN1 IN2
IN3
IN4
+
K
SR
A1
Z1
X3
GND1 GND1
X6
12
3
4
7762
63
242R
1
2
3
4
5
6
100k
100k
100k
100k
3.3nF
AIN1 AIN2
AOUTx
AOUT2
AOUT1
1
3
247
10k 10k
9300vec135

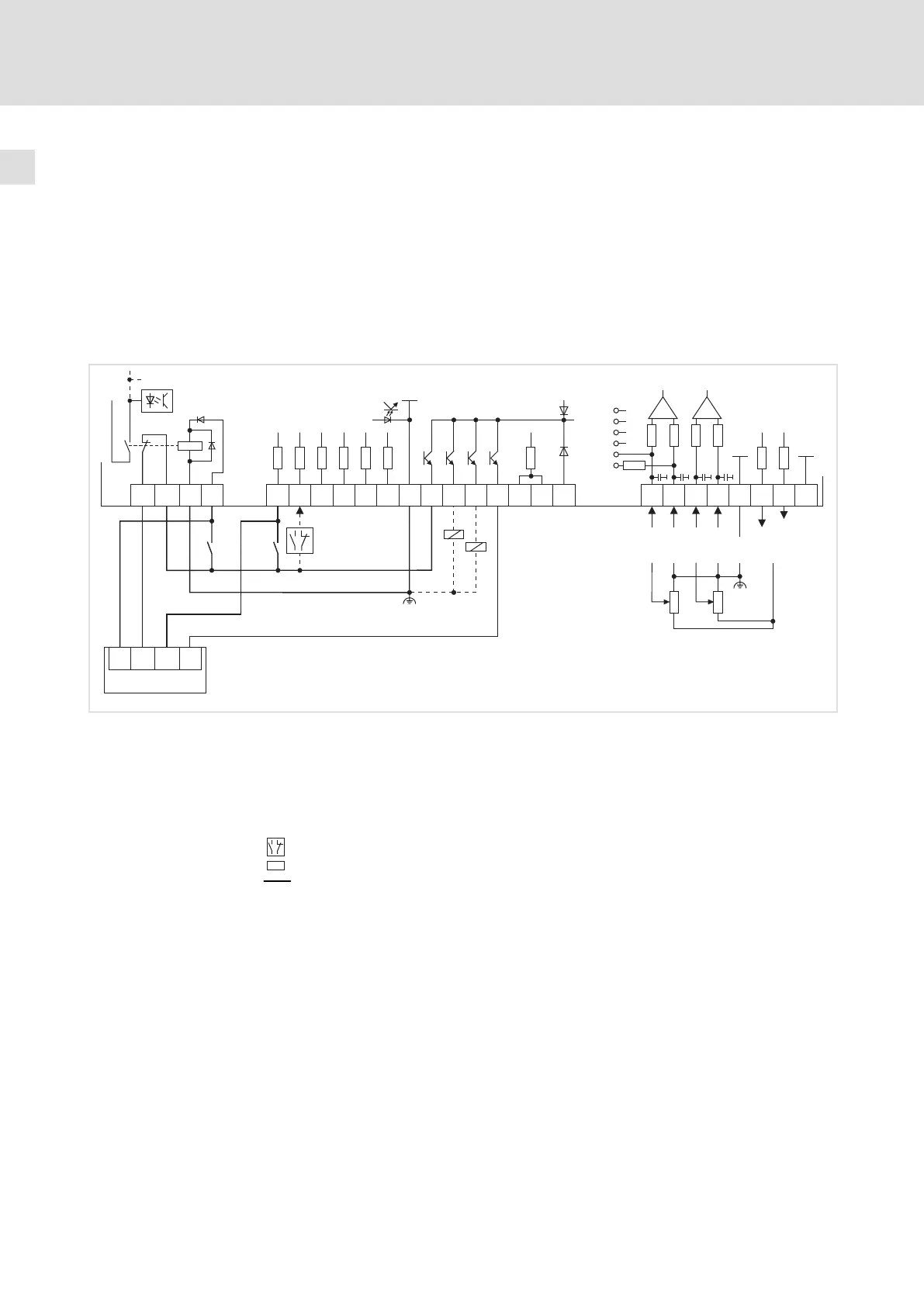

Abb. 5−28 Verdrahtung digitale und analoge Eingänge/Ausgänge mit aktiver Funktion "Sicher abgeschaltetes
Moment" und interner Spannungsquelle
S1 Impulssperre aufheben (1. Abschaltpfad)
S2 Antriebsregler freigeben (2. Abschaltpfad)
Z1 Speicherprogrammierbare Steuerung (SPS)
Die SPS übernimmt die Überwachung der Funktion ˜Sicher abgeschaltetes Moment˜
X5/A4 Rückmeldung über einen digitalen Ausgang (z. B. DIGOUT4)
Schließer oder Öffner
Z
Verbraucher
Für den Betrieb notwendige Mindestverdrahtung
Klemmenbelegung in der Lenze−Einstellung: 102
