Mechanische Installation
Grundgeräte im Leistungsbereich 55 kW
Umbau der Lüfterbaugruppe bei Durchstoßtechnik
4
51
EDKVF9333V DE/EN/FR 7.2
4.4.4 Umbau der Lüfterbaugruppe bei Durchstoßtechnik
Bei thermisch separierter Montage muss die Lüfterbaugruppe um 180° gedreht werden,
damit der Antriebsregler in den Montageausschnitt passt.
Lüfterbaugruppe abnehmen
9300vec170

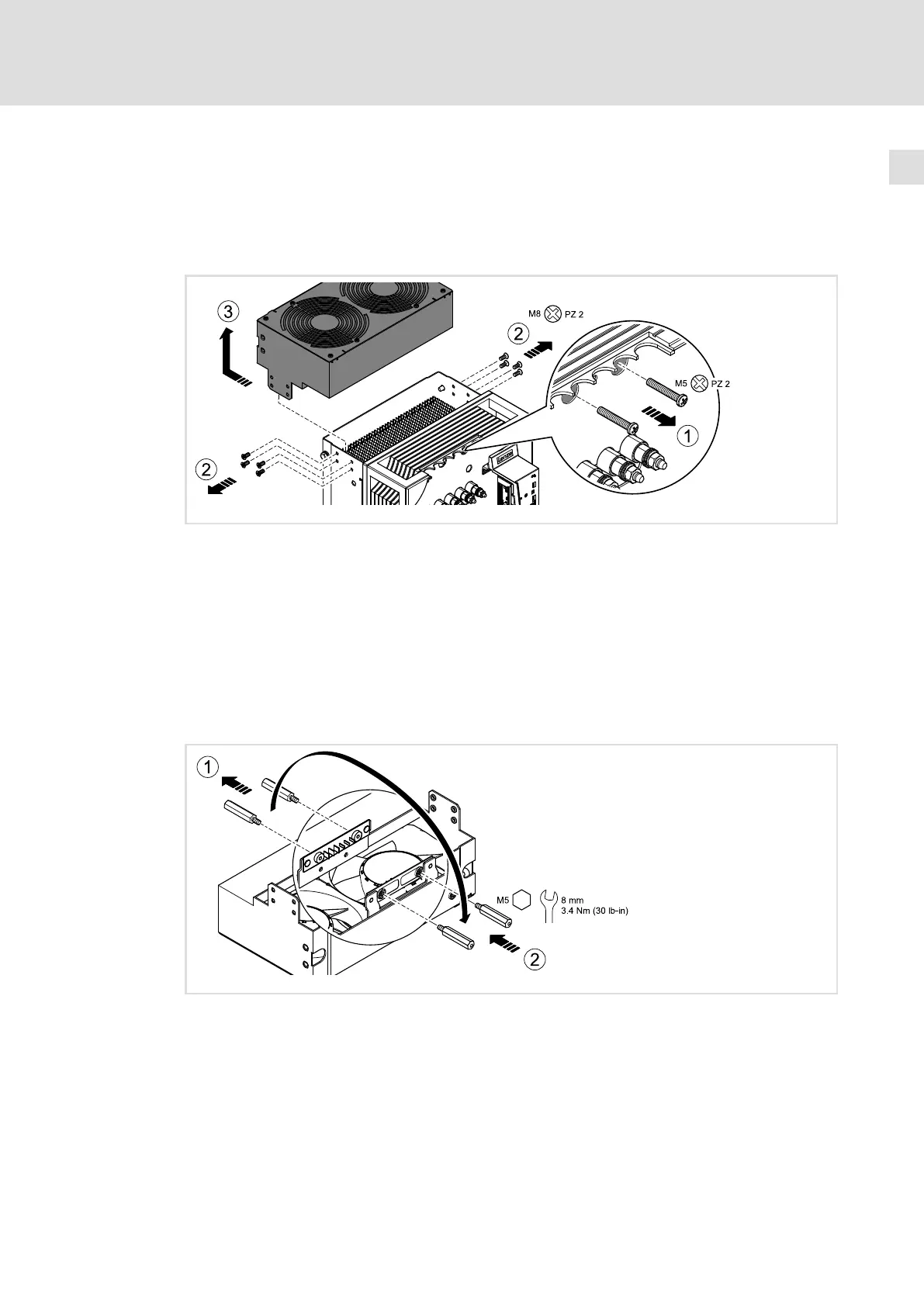

Abb. 4−11 Lüfterbaugruppe vom Antriebsregler abnehmen
1. Beide Schrauben entfernen.
Die Schrauben verbinden die Versorgungsspannung mit den Lüftern.
2. Auf jeder Seite die 4 Schrauben zur Befestigung der Lüfterbaugruppe entfernen.
3. Lüfterbaugruppe zurück ziehen und vorsichtig nach oben abnehmen.
Darauf achten, dass die Gewindehülsen nicht die Gehäusekante berühren. Sie können
abbrechen.
Gewindehülsen an der Lüfterbaugruppe umbauen
9300vec171
Abb. 4−12 Gewindehülsen für die Spannungsversorgung der Lüfter umbauen
1. Gewindehülsen entfernen.
2. Gewindehülsen auf der gegeüberliegenden Seite eindrehen und festschrauben.
