Mechanische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Montage thermisch separiert (Durchstoßtechnik)
4
42
EDKVF9333V DE/EN/FR 7.2
4.2.3 Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ EVF93xx−EV ver-
wenden. Zusätzlich benötigen Sie den Montagesatz für Durchstoßtechnik EJ0011.
Abmessungen
h
c1
c2
c3
h
d1
d2
d3
d2
d
b
a1
a
g
b1
e1
e
L
9300vec116

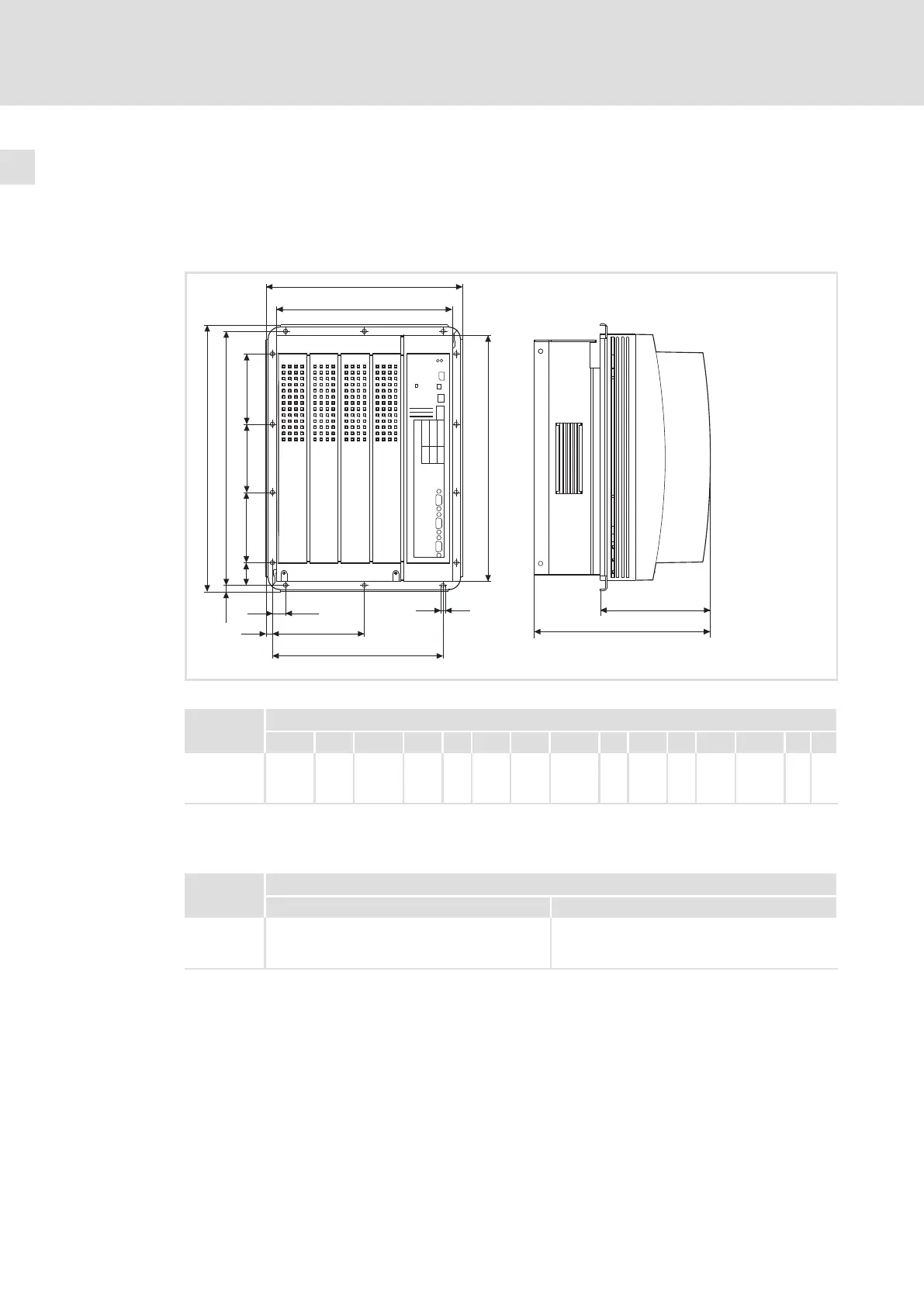

Abb. 4−5 Abmessungen Montage thermisch separiert 15 ... 30 kW
9300 vector Maße [mm]
Typ a a1 b b1 c1 c2 c3 d d1 d2 d3 e
1)
e1 g h
EVF9327−EV
EVF9328−EV
EVF9329−EV
279,5 250 379,5 350 19 131 243 361,5 32 100 97 250 159,5 6 9
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montageausschnitt im Schaltschrank
9300 vector Maße [mm]
Typ Breite Höhe
EVF9327−EV
EVF9328−EV
EVF9329−EV
236 336
