Lenze 9300 vector Series - Montage Thermisch Separiert (Durchstoßtechnik)

Mechanische Installation
Grundgeräte im Leistungsbereich 75 ... 90 kW
Montage thermisch separiert (Durchstoßtechnik)
4

55
EDKVF9333V DE/EN/FR 7.2
4.5.3 Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ EVF93xx−EV ver-
wenden. Zusätzlich benötigen Sie den Montagesatz für Durchstoßtechnik EJ0009.
Abmessungen
h
c1
c2
c3
c4
g
a1
a
d1
h
d2
d2
d2
d
b
b1
e1
e
L
9300vec118

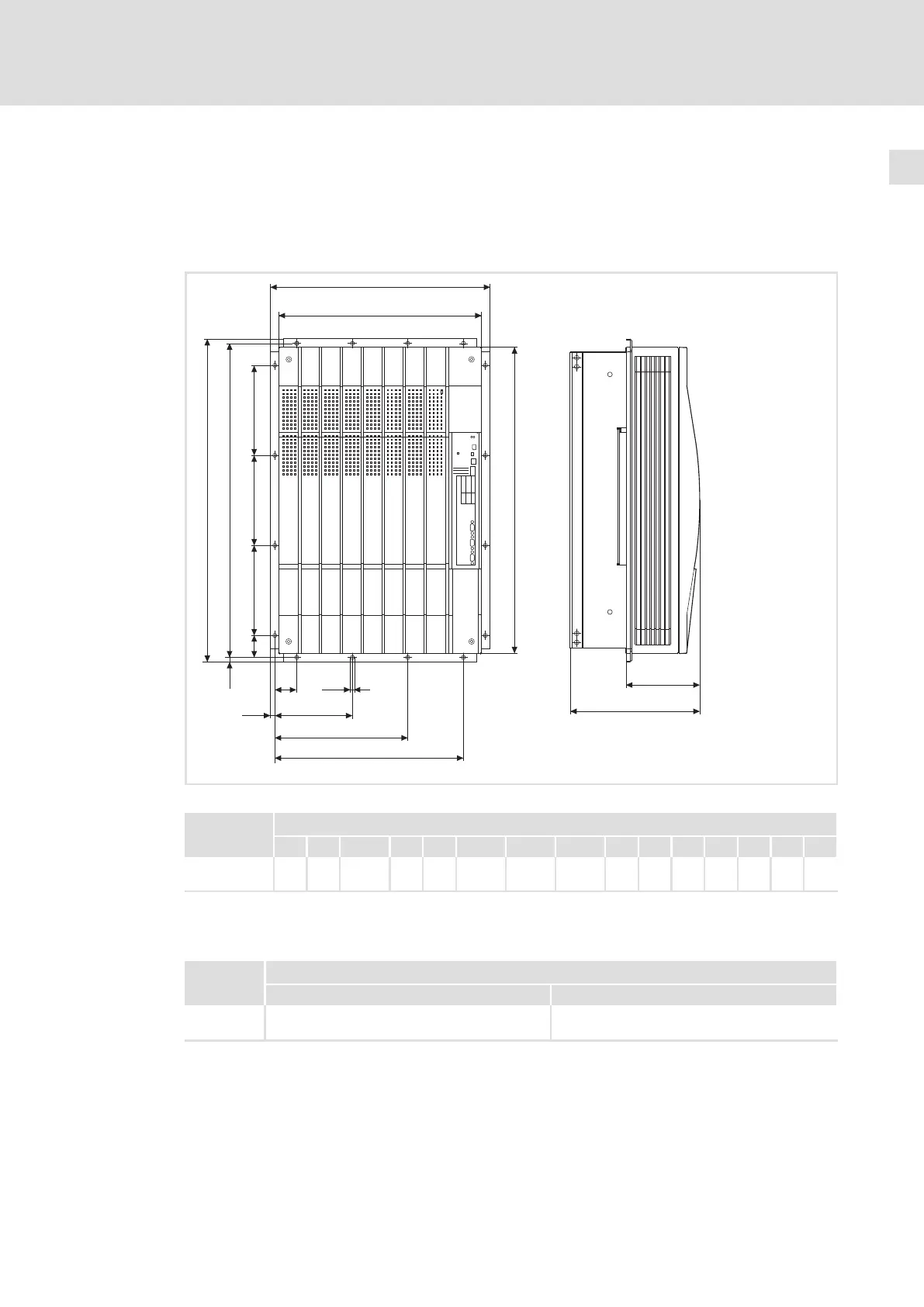

Abb. 4−16 Abmessungen Montage thermisch separiert 75 ... 90 kW
9300 vector Maße [mm]
Typ a a1 b b1 c1 c2 c3 c4 d d1 d2 e
1)
e1 g h
EVF9332−EV
EVF9333−EV
488 450 718 680 49 172,5 295,5 419,5 698 49 200 285 164 9 10
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montageausschnitt im Schaltschrank
9300 vector Maße [mm]
Typ Breite Höhe
EVF9332−EV
EVF9333−EV
428,5 660
