5.4.2 Netzanschluss, DC−Einspeisung
Hinweis!
ƒ Bei Einsatz eines Netzfilters oder Funkentstörfilters die Leitung zwischen
Netzfilter oder Funkentstörfilter und Antriebsregler geschirmt verlegen,
wenn sie länger als 300 mm ist.
ƒ Bei DC−Verbundbetrieb oder DC−Einspeisung empfehlen wir, abgeschirmte
DC−Leitungen zu verwenden.
Montage Schirmblech
Stop!
ƒ Um den PE−Gewindebolzen nicht zu beschädigen, das Schirmblech und den
PE−Anschluss immer in der gezeigten Reihenfolge montieren. Die
benötigten Teile finden Sie im Beipack.
ƒ Laschen nicht als Zugentlastung benutzen.
M6
M5
2
3
4
5
6
7
1
0
L1 L2 L3
+UG -UG
PE
a
1.7 Nm
15 lb-in
PE
M5
3.4Nm
30 lb-in
a
}
+
PE
4
2
8
0
7
9300vec130

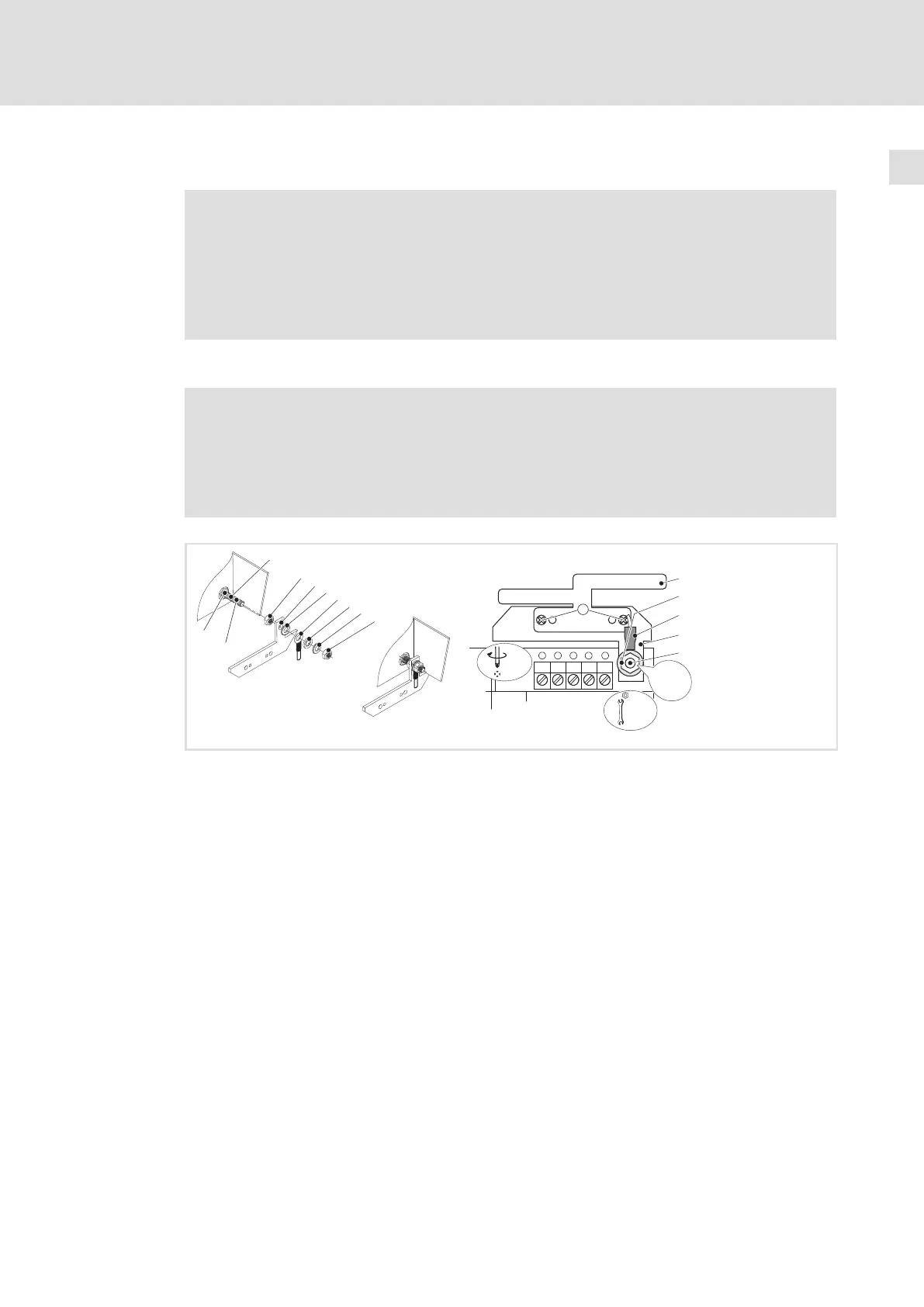

Abb. 5−2 Montage des Schirmblechs bei Antriebsreglern 0,37 ... 11 kW
PE−Gewindebolzen
Mutter M5 aufschrauben und handfest anziehen
Befestigungswinkel für Schirmblech aufschieben
Fächerscheibe aufschieben
PE−Leitung mit Ringkabelschuh aufschieben
Unterlegscheibe aufschieben
Federring aufschieben
Mutter M5 aufschrauben und anziehen
Schirmblech mit zwei Schrauben M4 (a) auf Befestigungswinkel schrauben
