Mechanische Installation
Grundgeräte im Leistungsbereich 75 ... 90 kW
Montage mit Befestigungswinkeln (Standard)
4
54
EDKVF9333V DE/EN/FR 7.2
4.5.2 Montage mit Befestigungswinkeln (Standard)
Benötigtes Montagematerial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
Befestigungswinkel Befestigung Antriebsregler 4
Sechskantschraube M8 × 16 mm (DIN 933) Für Befestigungswinkel 8
Unterlegscheibe Æ 8,4 mm (DIN 125) Für Sechskantschraube 8
Federring Æ 8 mm (DIN 127) Für Sechskantschraube 8
Abmessungen
a
c1
e
b1
d
d1
b
l
c
³ 50mm
³ 50mm
g
m
k
0
³ 100mm
³ 100mm
9300vec134

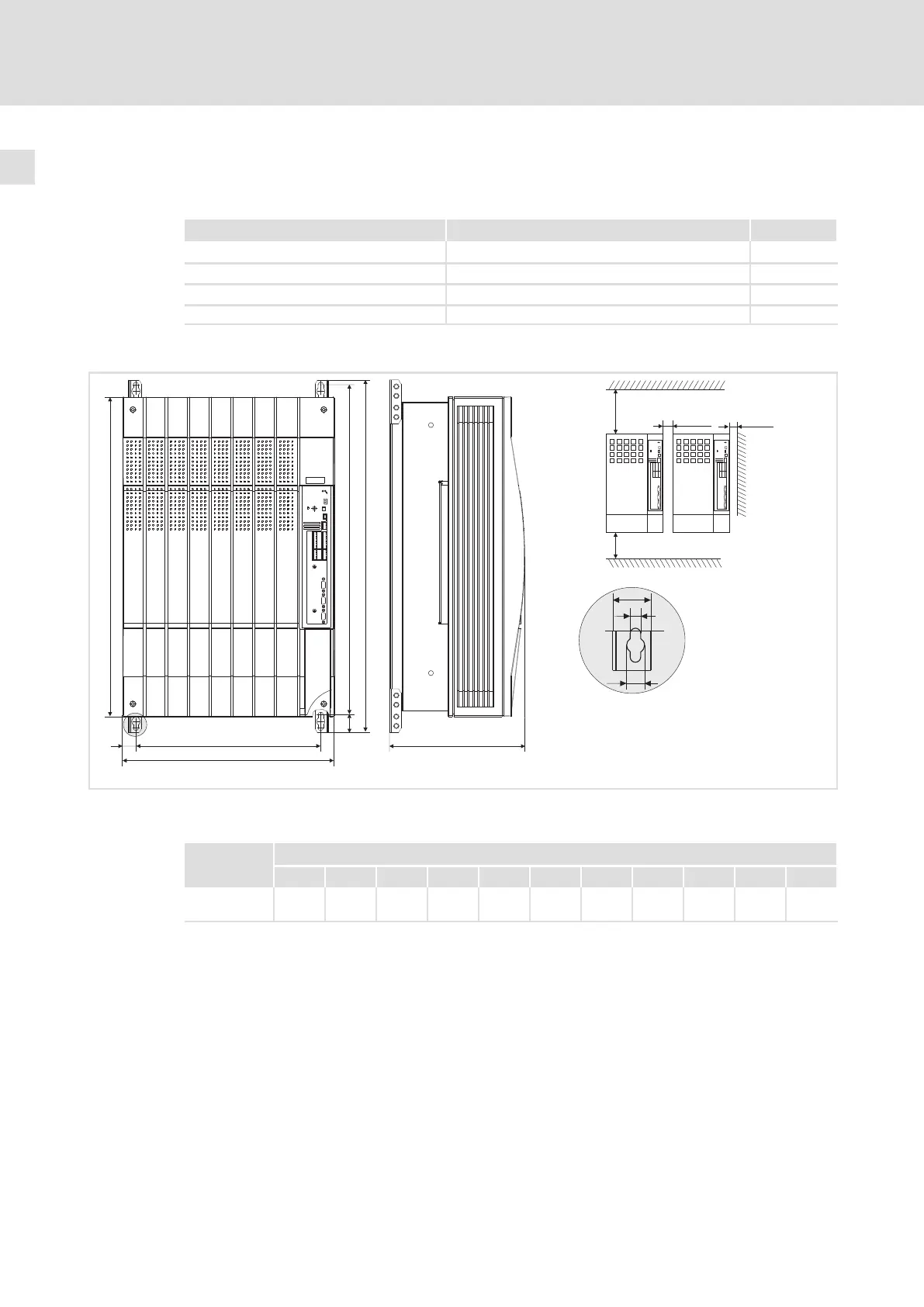

Abb. 4−15 Standardmontage mit Befestigungswinkeln 75 ... 90 kW
Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können
9300 vector Maße [mm]
Typ a b b1 c c1 d d1 e
1)
g k m
EVF9332−EV
EVF9333−EV
450 750 680 28,5 393 702 38 285 11 28 18
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montage
ƒ Befestigungswinkel an das Kühlkörperblech des Antriebsreglers montieren.
