Mechanische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Montage thermisch separiert (Durchstoßtechnik)
4

37
EDKVF9333V DE/EN/FR 7.2
4.1.3 Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ EVF93xx−EV ver-
wenden. Zusätzlich benötigen Sie den Montagesatz für Durchstoßtechnik:
Typ Montagesatz Typ Montagesatz
EVF9321−EV, EVF9322−EV EJ0036
EVF9323−EV, EVF9324−EV EJ0037 EVF9325−EV, EVF9326−EV EJ0038
Abmessungen
a1a1
c1c1
aa
cc
gg
d1d1
d1d1
dd
b1b1
bb
LL
10
e
f
9300vec115

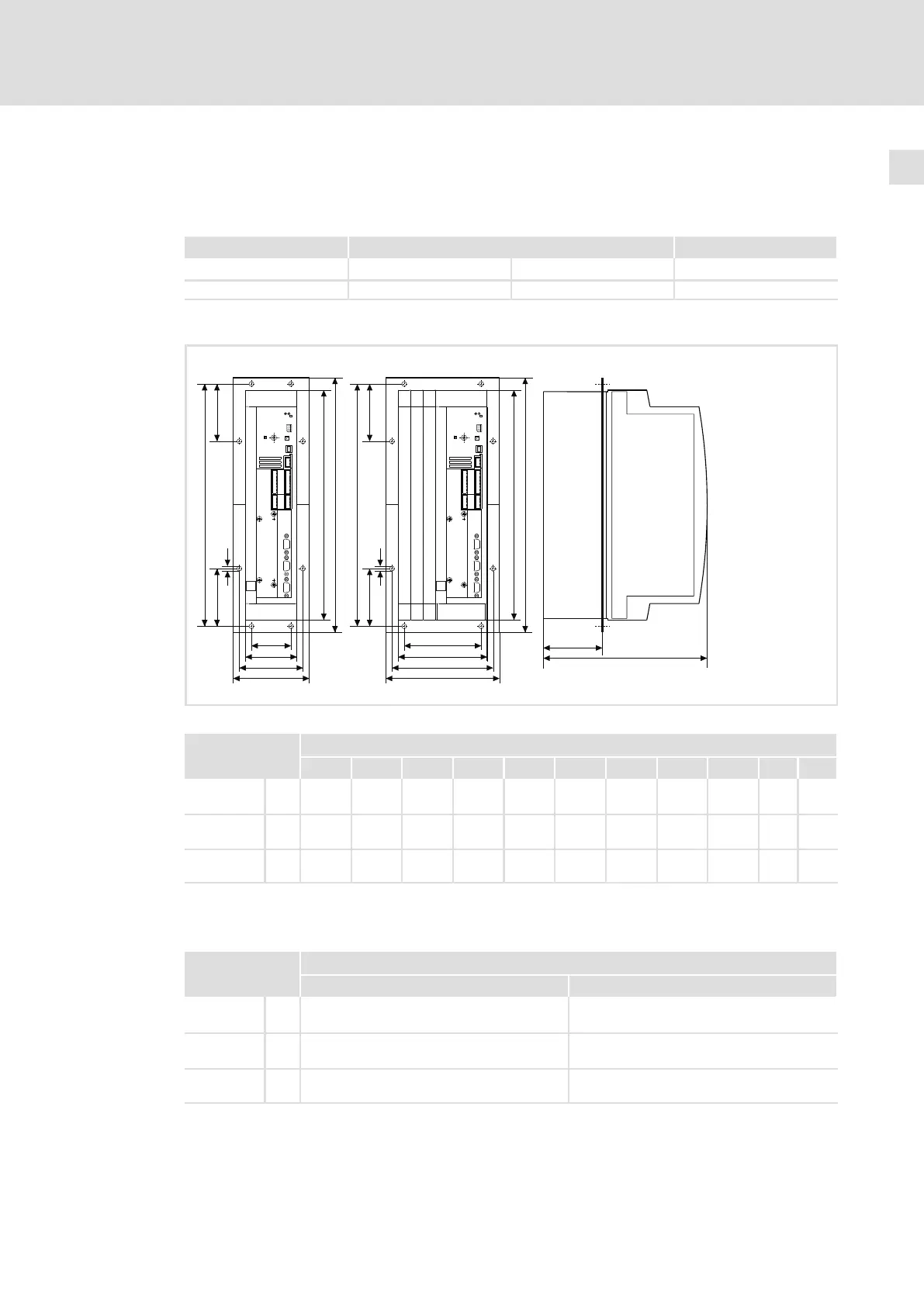

Abb. 4−2 Abmessungen Montage thermisch separiert 0,37 ... 11 kW
9300 vector Maße [mm]
Typ a a1 b b1 c c1 d d1 e
1)
f g
EVF9321−EV
EVF9322−EV
 112,5 78 385,5 350 60 95,5 365,5 105,5 250 92 6,5
EVF9323−EV
EVF9324−EV
 131,5 97 385,5 350 79 114,5 365,5 105,5 250 92 6,5
EVF9325−EV
EVF9326−EV
 169,5 135 385,5 350 117 152,5 365,5 105,5 250 92 6,5
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montageausschnitt im Schaltschrank
9300 vector Maße [mm]
Typ Breite Höhe
EVF9321−EV
EVF9322−EV

82 350
EVF9323−EV
EVF9324−EV
 101 350
EVF9325−EV
EVF9326−EV
 139 350
