Lenze 9300 vector Series - Montage mit Befestigungswinkeln (Standard)

Mechanische Installation
Grundgeräte im Leistungsbereich 55 kW
Montage mit Befestigungswinkeln (Standard)
4

49
EDKVF9333V DE/EN/FR 7.2
4.4.2 Montage mit Befestigungswinkeln (Standard)
Benötigtes Montagematerial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
Befestigungswinkel Befestigung Antriebsregler 4
Sechskantschraube M8 × 16 mm (DIN 933) Montage Befestigungswinkel am Antriebsregler 4
Unterlegscheibe Æ 8,4 mm (DIN 125) Für Sechskantschraube 4
Federring Æ 8 mm (DIN 127) Für Sechskantschraube 4
Abmessungen
a
c1
e
b1
d
d1
b
l
c
³ 50 mm
³ 50 mm
g
m
k
0
³ 100 mm
³ 100mm
9300vec175

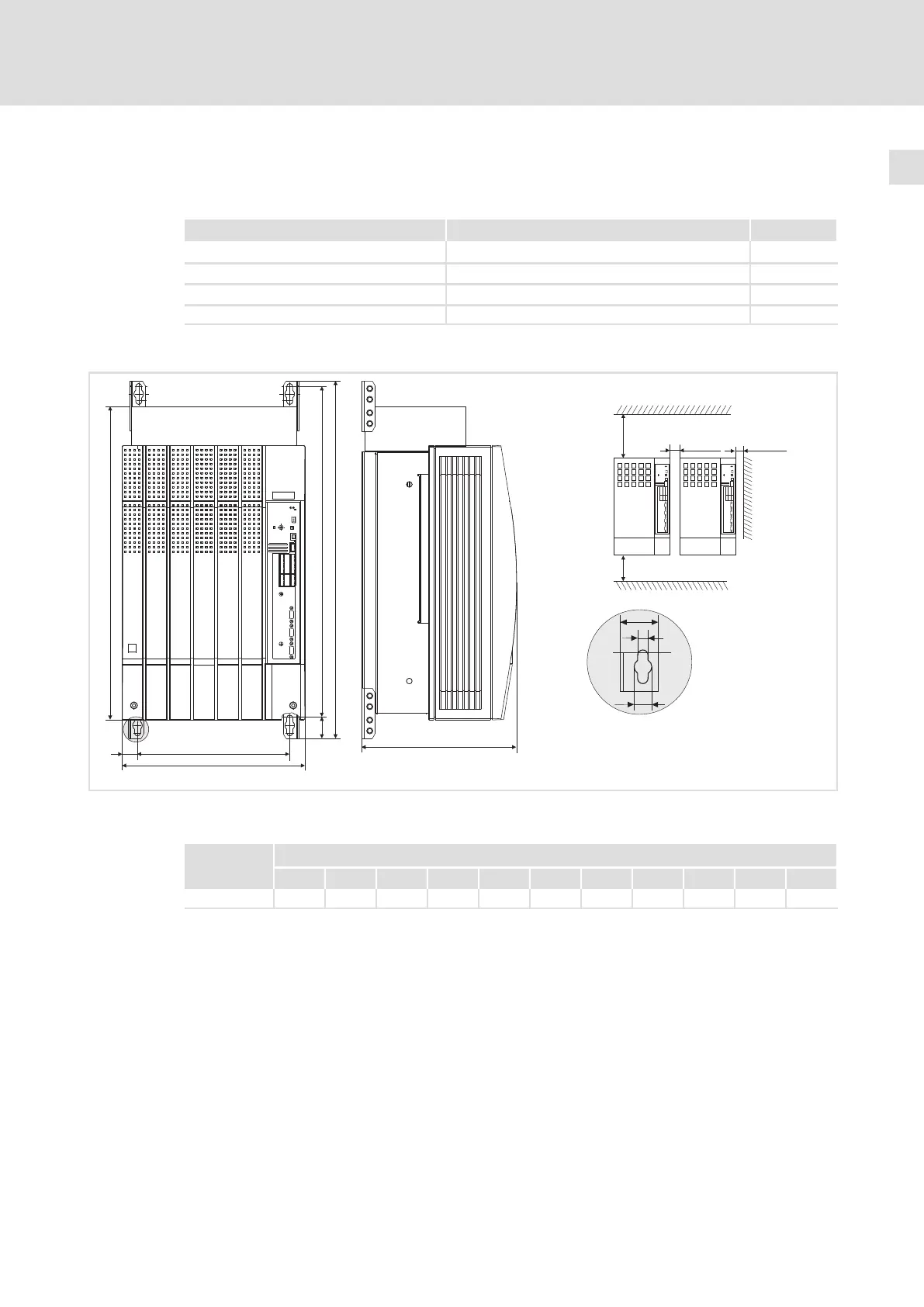

Abb. 4−9 Standardmontage mit Befestigungswinkeln 55 kW
 Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können
9300 vector Maße [mm]
Typ a b b1 c c1 d d1 e
1)
g k m
EVF9331−EV 340 672 591 28,5 283 615 38 285 11 28 18
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montage
ƒ Befestigungswinkel an das Kühlkörperblech des Antriebsreglers montieren.
