Lenze 9300 vector Series - Affectation des Bornes

Installation électrique
Partie commande
Affectation des bornes
5

318
EDKVF9333V DE/EN/FR 7.2
Alimentation via source de tension externe
GND2 +24V+5 V
DIGOUT4
E5
A2 A3 A4 ST1
ST2
59
39
3k
47k
50mA
50mA
50mA
50mA
X5
28
E1 E2 E3 E4
3k
3k
3k
3k
3k
DC 24 V
(+18 V … +30 V)
X11
K31K32 33 34
S1 S2
IN1 IN2
IN3
IN4
+
K
SR
+
–
A1
Z1
X3
GND1 GND1
X6
12
3
4
7762
63
242R
3.3nF
100k
100k
100k
100k
1
2
3
4
5
6
AIN1 AIN2
AOUTx
AOUT2
AOUT1
1
3
247
10k 10k
9300vec136

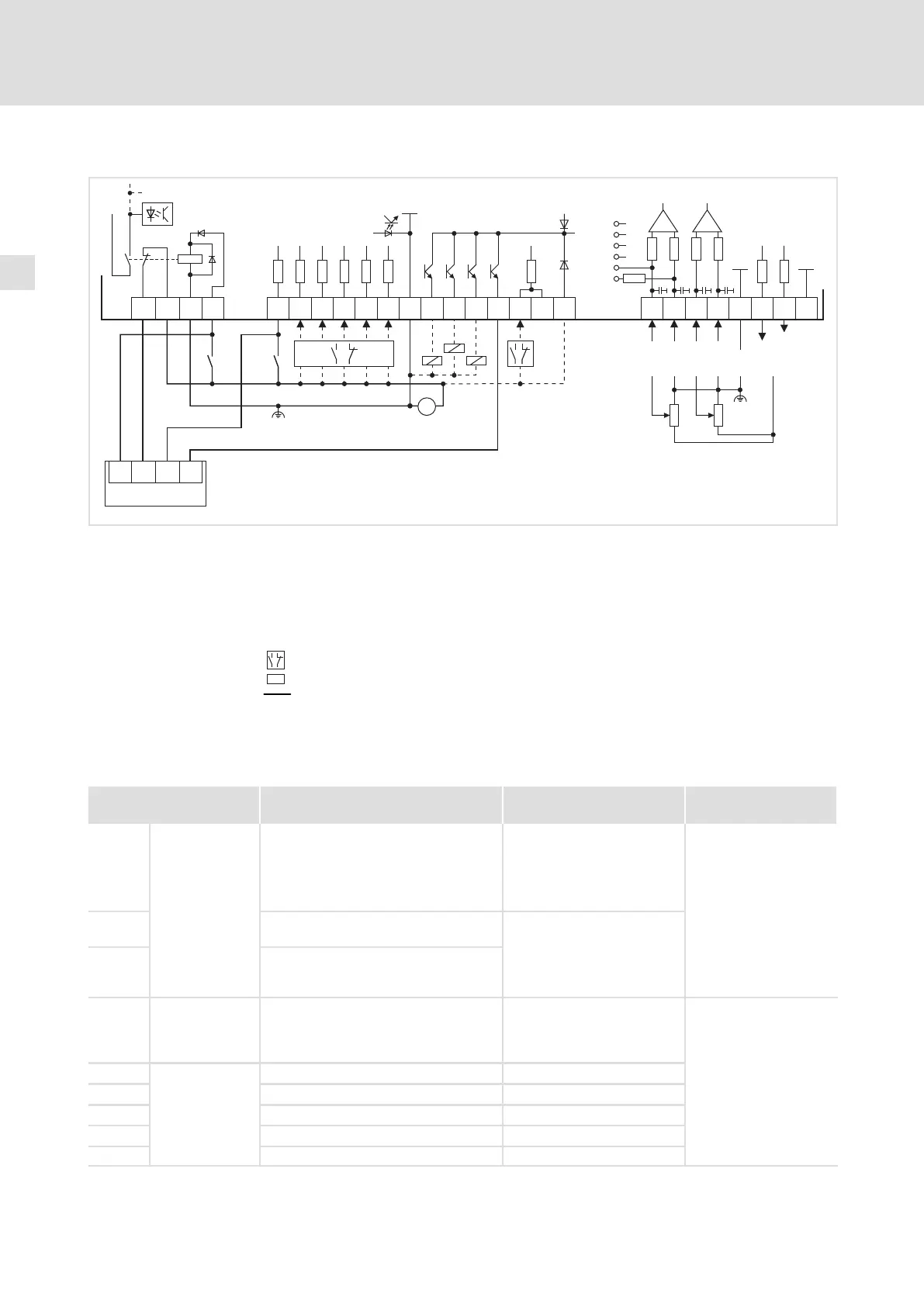

Fig.5−29 Câblage des entrées/sorties numériques et analogiques avec fonction "absence sûre de couple"
activée et source de tension externe
S1 Désactivation du blocage des impulsions (1er circuit de coupure)
S2 Déblocage du variateur (2ème circuit de coupure)
Z1 Entraînement automate (API)
L’API prend en charge la surveillance de la fonction ˜absence sûre de couple˜.
X5/A4 Bouclage via une sortie numérique (par exemple, DIGOUT4)
Contact à fermeture ou à ouverture
Z
Récepteur
Câblage minimum requis
Affectation des bornes selon le réglage Lenze :  318
5.8.4 Affectation des bornes
Borne Fonction
gras = réglage Lenze
Niveau / Etat Spécifications
techniques
X11/K32
X11/K31
Relais de sécurité
K
SR
1er circuit de
coupure
Signal blocage des impulsions
Contact ouvert : blocage des
impulsions désactivé
(fonctionnement)
Voir le chapitre
"Spécifications
techniques"
Contact fermé : blocage des
impulsions activé
X11/33 Bobine – relais de sécurité K
SR
Bobine non alimentée :
blocage des impulsions activé
X11/34 Bobine + relais de sécurité K
SR
Bobine alimentée : blocage
des impulsions désactivé
(fonctionnement)
X5/28 Blocage variateur
(DCTRL−CINH)
2ème circuit de
coupure
Bloquer et débloquer le variateur de
vitesse
BAS : variateur bloqué
HAUT : variateur débloqué
BAS : 0 ... +3 V
HAUT : +12 ... +30 V
Courant d’entrée pour
+24 V :
8 mA par entrée
Lecture et traitement
des signaux d’entrée :
toutes les ms (valeur
mo
y
enne
)
X5/E1
Entrées
numériques
(programmables)
Rotation horaire/arrêt rapide ouvert HAUT
X5/E2 Rotation antihoraire/arrêt rapide ouvert HAUT
X5/E3 Activation de la fréquence fixe 1 (JOG1) HAUT
X5/E4 Message de défaut (TRIP SET) BAS
X5/E5 Réarmement défaut (TRIP RESET) Impulsion BAS−HAUT
