Elektrische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Netzanschluss: Sicherungen und Leitungsquerschnitte
5
62
EDKVF9333V DE/EN/FR 7.2
Netzanschluss, DC−Einspeisung
L1 L2 L3
+UG -UG
PE
L1, L2, L3
+U , -U
GG
0.5...0.6 Nm
4.4...5.3 lb-in
2
0
1
9300std033

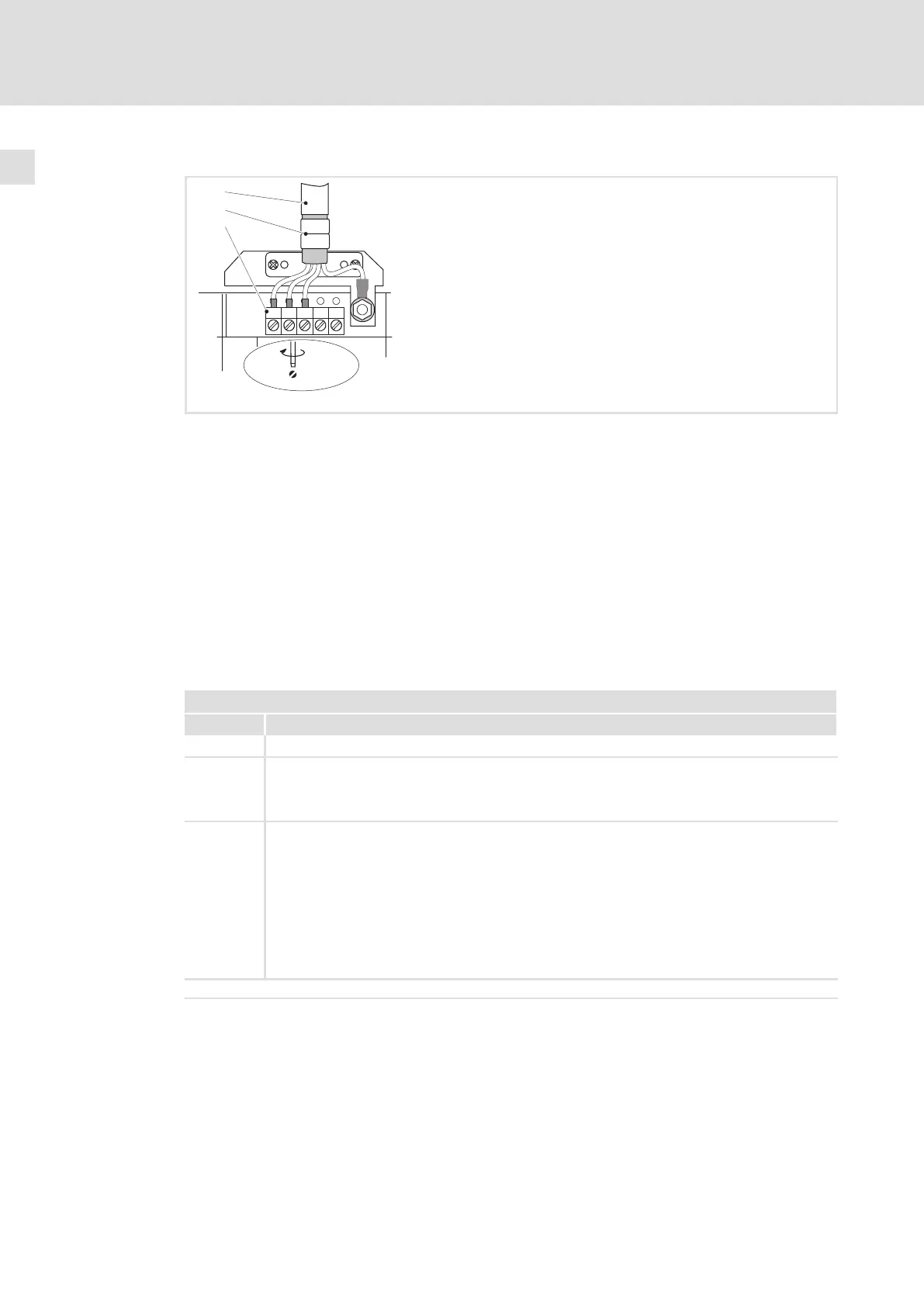

Abb. 5−3 Netzanschluss, DC−Einspeisung bei Antriebsreglern 0,37 ... 11 kW
Netzleitung
Schirmblech
Schirm der Netzleitung mit den Laschen festklemmen
Anschluss Netz und DC−Zwischenkreis
L1, L2, L3: Anschluss Netzleitung
+U
G
, −U
G
: Anschluss von DC−Zwischenkreiskomponenten oder Anschluss des Antriebsreglers
im DC−Zwischenkreisverbund (siehe Systemhandbuch)
Leitungsquerschnitte bis 4 mm
2
: Bei flexiblen Leitungen Aderendhülsen verwenden
Leitungsquerschnitte > 4 mm
2
: Stiftkabelschuhe verwenden
5.4.3 Netzanschluss: Sicherungen und Leitungsquerschnitte
Installation nach EN 60204−1
Anschlussbedingungen
Bereich Beschreibung
Sicherungen l Betriebsklasse: Nur gG/gL oder gRL
Leitungen Verlegeart B2 und C: Verwendung von PVC−isolierten Kupferleitungen, Leitertemperatur < 70 °C,
Umgebungstemperatur < 40 °C, keine Häufung der Leitungen oder Adern, drei belastete Adern.
Die Angaben sind Empfehlungen. Andere Auslegungen/Verlegearten sind möglich (z. B. nach
VDE 0298−4).
Fehler-
strom−
Schutz-
schalter
l Antriebsregler können einen Gleichstrom im Schutzleiter verursachen. Wird für den Schutz bei
einer direkten oder indirekten Berührung ein Differenzstromgerät (RCD) oder ein Fehlerstrom−
Überwachungsgerät (RCM) verwendet, ist auf der Stromversorgungsseite nur ein RCD/RCM
folgenden Typs zulässig:
– Typ B (allstromsensitiv) bei Anschluss an ein 3−phasiges Netz
– Typ A (pulsstromsensitiv) oder Typ B (allstromsensitiv) bei Anschluss an ein 1−phasiges Netz
Alternativ kann eine andere Schutzmaßnahme angewendet werden, wie z. B. Trennung von der
Umgebung durch doppelte oder verstärkte Isolierung oder Trennung vom Versorgungsnetz
durch einen Transformator.
l Fehlerstrom−Schutzschalter nur zwischen speisendem Netz und Antriebsregler installieren.
Nationale und regionale Vorschriften beachten!
