Elektrische Installation
Grundgeräte im Leistungsbereich 75 ... 90 kW
Netzanschluss, DC−Einspeisung
5
89
EDKVF9333V DE/EN/FR 7.2
5.7.2 Netzanschluss, DC−Einspeisung
Hinweis!
ƒ Bei Einsatz eines Netzfilters oder Funkentstörfilters die Leitung zwischen
Netzfilter oder Funkentstörfilter und Antriebsregler geschirmt verlegen,
wenn sie länger als 300 mm ist.
ƒ Bei DC−Verbundbetrieb oder DC−Einspeisung empfehlen wir, abgeschirmte
DC−Leitungen zu verwenden.
PE
+UG -UG
L1 L2
L3
3
01 2
L1, L2, L3
+U , -U
PE
GG
M10
30 Nm
264 lb-in
}
+
PE
9300vec127

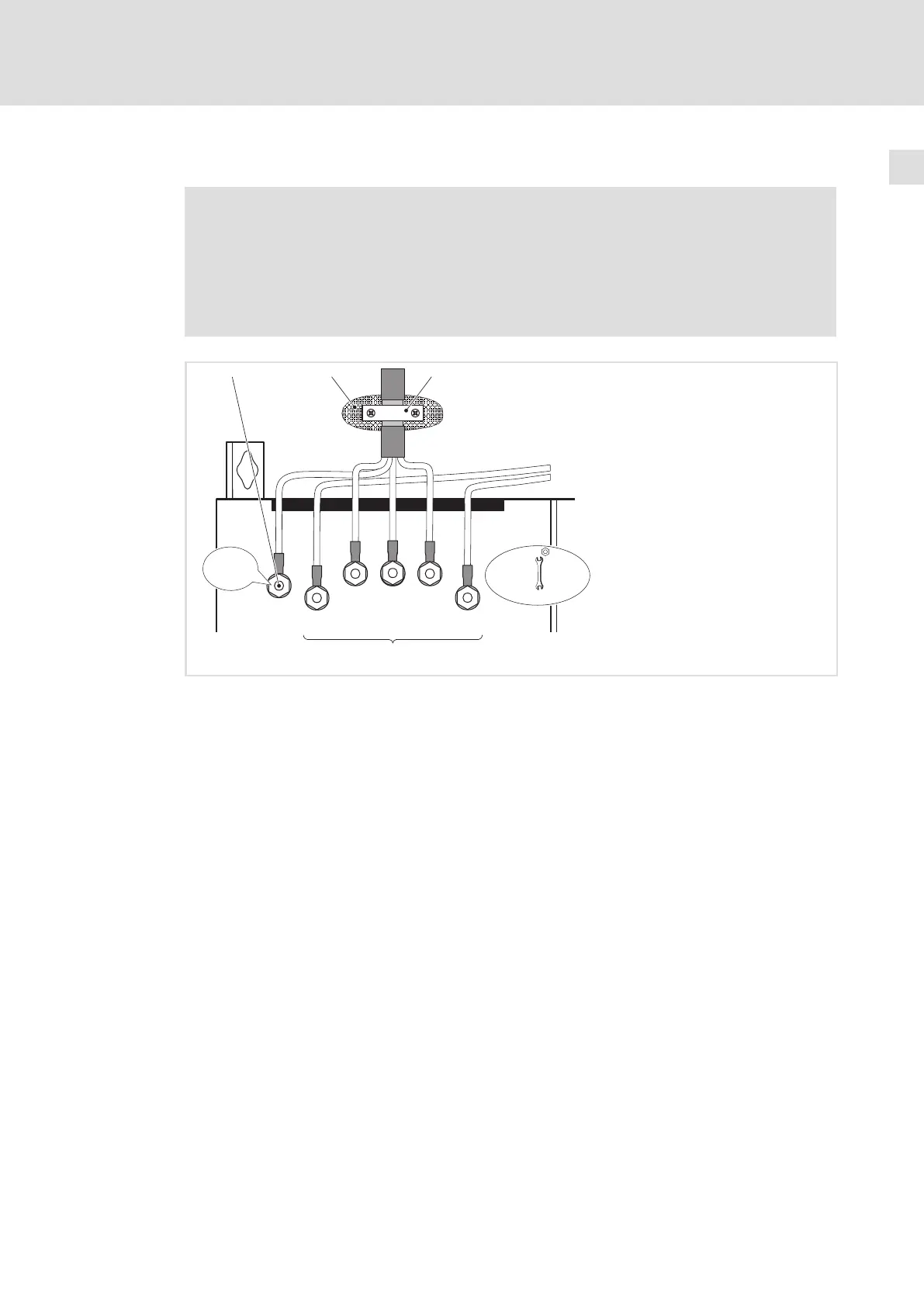

Abb. 5−20 Netzanschluss, DC−Einspeisung bei Antriebsreglern 75 ... 90 kW
PE−Gewindebolzen
PE−Leitung mit Ringkabelschuh anschließen
Metallisch leitende Fläche
Schirmschelle
Schirm großflächig auf Schaltschrank−Montageplatte auflegen und mit Schirmschelle
festschrauben (Schirmschelle nicht im Lieferumfang enthalten)
Um die Schirmanbindung zu verbessern, den Schirm zusätzlich am PE−Gewindebolzen
auflegen
Anschluss Netz und DC−Zwischenkreis
L1, L2, L3: Anschluss Netzleitung mit Ringkabelschuhen
+U
G
, −U
G
: Anschluss von DC−Zwischenkreiskomponenten oder Anschluss des Antriebsreglers
im DC−Zwischenkreisverbund (siehe Systemhandbuch)
