Lenze 9300 vector Series - Montage Avec Séparation Thermique (Montage Traversant)

Installation mécanique
Appareils de base pour la plage de puissance de 75 ... 90 kW
Montage avec séparation thermique (montage traversant)
4

272
EDKVF9333V DE/EN/FR 7.2
4.5.3 Montage avec séparation thermique (montage traversant)
Pour le montage traversant, utiliser impérativement le variateur de vitesse EVF93xx−EV. Se
munir également du kit pour montage traversant EJ0009.
Cotes
h
c1
c2
c3
c4
g
a1
a
d1
h
d2
d2
d2
d
b
b1
e1
e
L
9300vec118

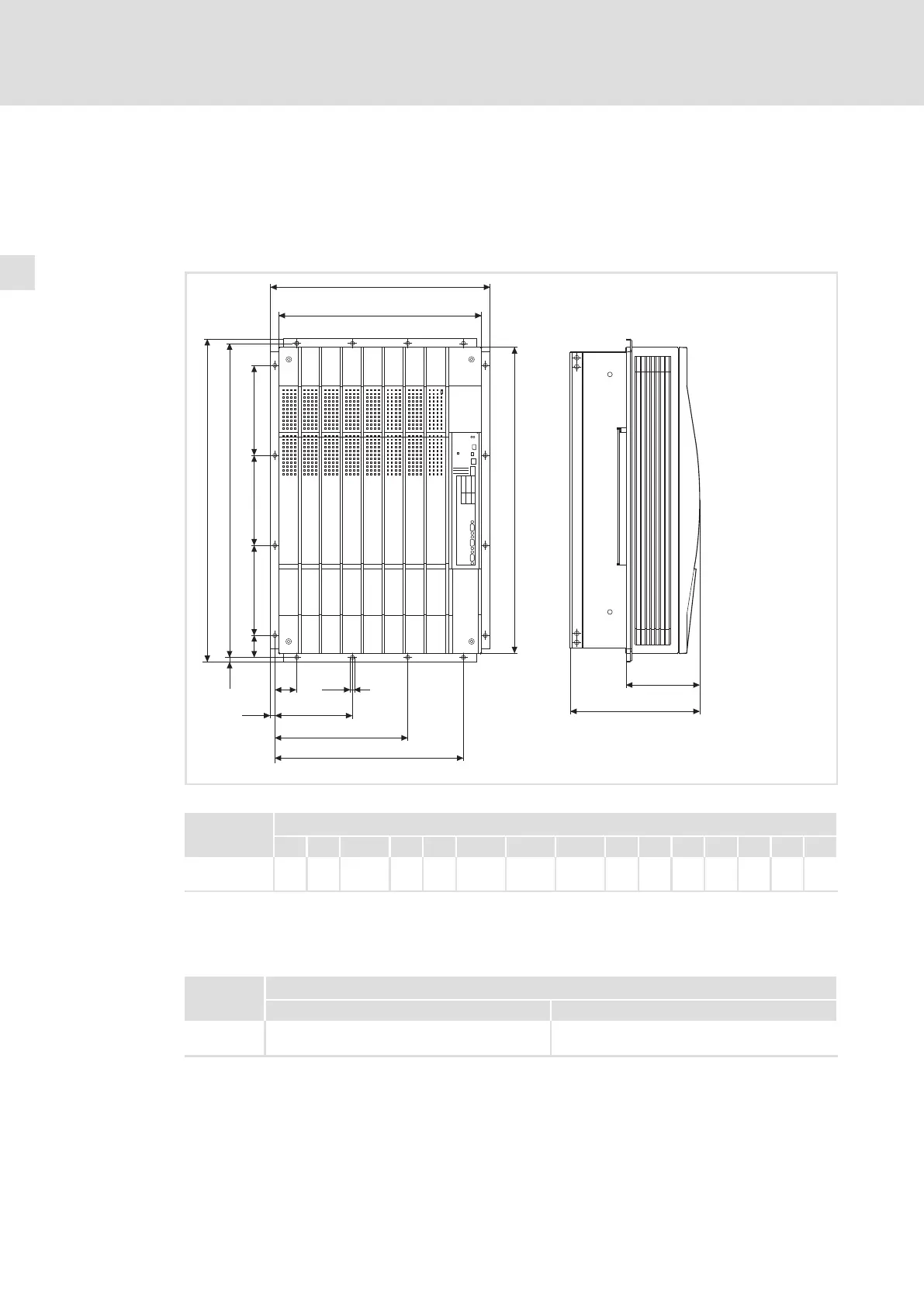

Fig.4−16 Encombrements Montage avec séparation thermique (montage traversant) 75 ... 90 kW
9300 vector Encombrements [mm]
Type a a1 b b1 c1 c2 c3 c4 d d1 d2 e
1)
e1 g h
EVF9332−EV
EVF9333−EV
488 450 718 680 49 172,5 295,5 419,5 698 49 200 285 164 9 10
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Encoche de montage dans l’armoire électrique
9300 vector Encombrements [mm]
Type Largeur Hauteur
EVF9332−EV
EVF9333−EV
428,5 660
