4.1.3 Montage avec séparation thermique (montage traversant)
Pour le montage traversant, utiliser impérativement le variateur de vitesse EVF93xx−EV. Se
munir également des kits pour montage traversant suivants :
Type Kit de montage Type Kit de montage
EVF9321−EV, EVF9322−EV EJ0036
EVF9323−EV, EVF9324−EV EJ0037 EVF9325−EV, EVF9326−EV EJ0038
Cotes
a1a1
c1c1
aa
cc
gg
d1d1
d1d1
dd
b1b1
bb
LL
10
e
f
9300vec115

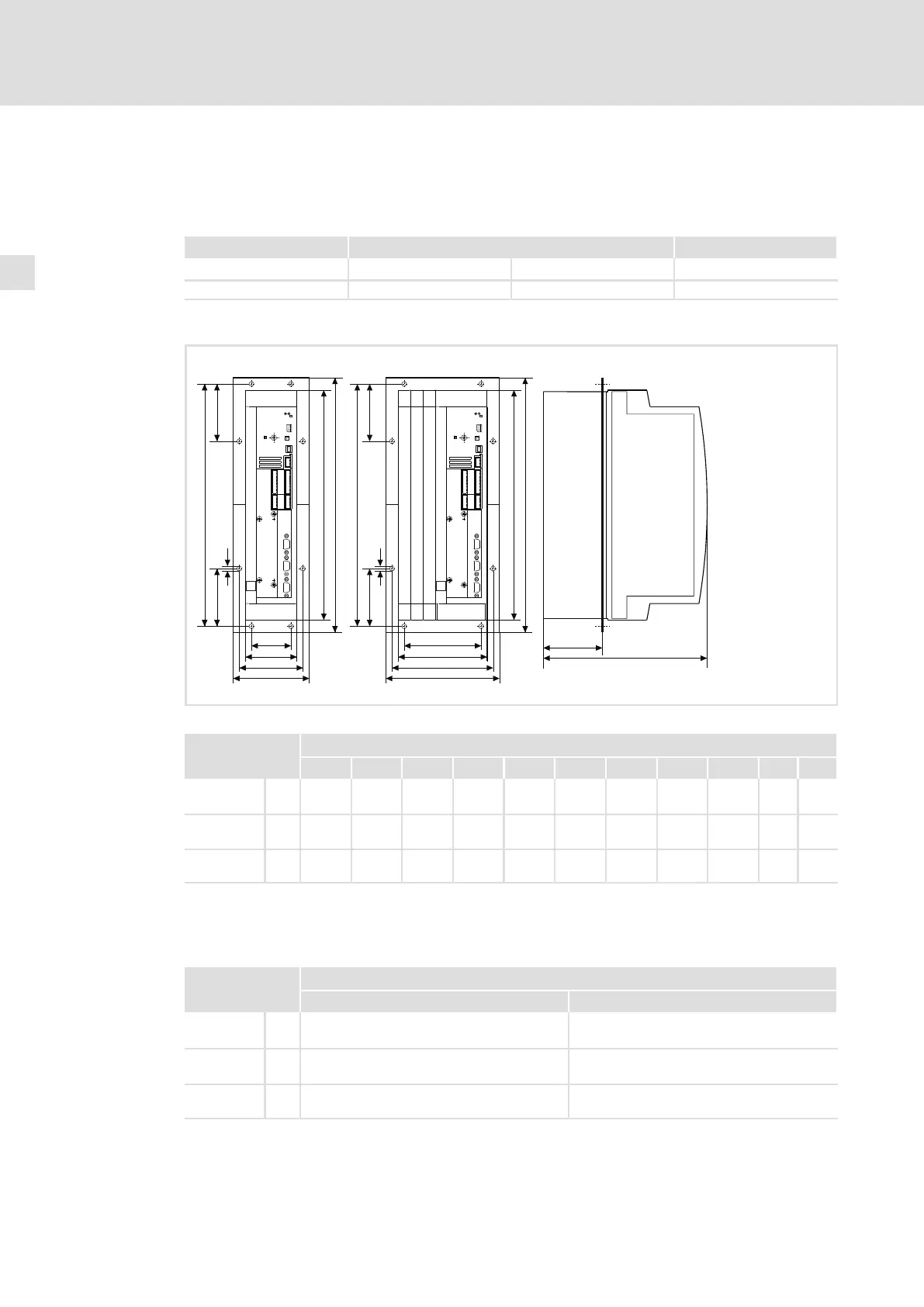

Fig.4−2 Encombrements pour montage avec séparation thermique (montage traversant) 0,37 ... 11 kW
9300 vector Encombrements [mm]
Type a a1 b b1 c c1 d d1 e
1)
f g
EVF9321−EV
EVF9322−EV
 112,5 78 385,5 350 60 95,5 365,5 105,5 250 92 6,5
EVF9323−EV
EVF9324−EV
 131,5 97 385,5 350 79 114,5 365,5 105,5 250 92 6,5
EVF9325−EV
EVF9326−EV
 169,5 135 385,5 350 117 152,5 365,5 105,5 250 92 6,5
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Encoche de montage dans l’armoire électrique
9300 vector Encombrements [mm]
Type Largeur Hauteur
EVF9321−EV
EVF9322−EV

82 350
EVF9323−EV
EVF9324−EV
 101 350
EVF9325−EV
EVF9326−EV
 139 350
