Installation électrique
Partie commande
Variante d’appareil sans fonction "absence sûre de couple"
5
315
EDKVF9333V DE/EN/FR 7.2
5.8.2 Variante d’appareil sans fonction "absence sûre de couple"
Alimentation via source de tension interne
ƒ Pour alimenter les entrées numériques (X5/E1 ... X5/E5), une sortie numérique
programmable (X5/A1, par exemple) doit être configurée au niveau HAUT en
permanence.
ƒ Pour alimenter les entrées analogiques (X6/1, X6/2 et X6/3, X6/4), une sortie
analogique programmable (X6/63, par exemple) doit être configurée au niveau
HAUT en permanence.
GND2 +24V
E5
A2 A3 A4 ST1
ST2
59
39
3k
47k
50mA
50mA
50mA
50mA
X5
28
E1 E2 E3 E4
3k
3k
3k
3k
3k
S1
A1
X3
X6
12
3
4
242R
1
2
3
4
5
6
100k
100k
100k
100k
3.3nF
GND1 GND1
7762
63
AIN1 AIN2
AOUTx
AOUT2
AOUT1
1
3
247
10k 10k
9300vec201

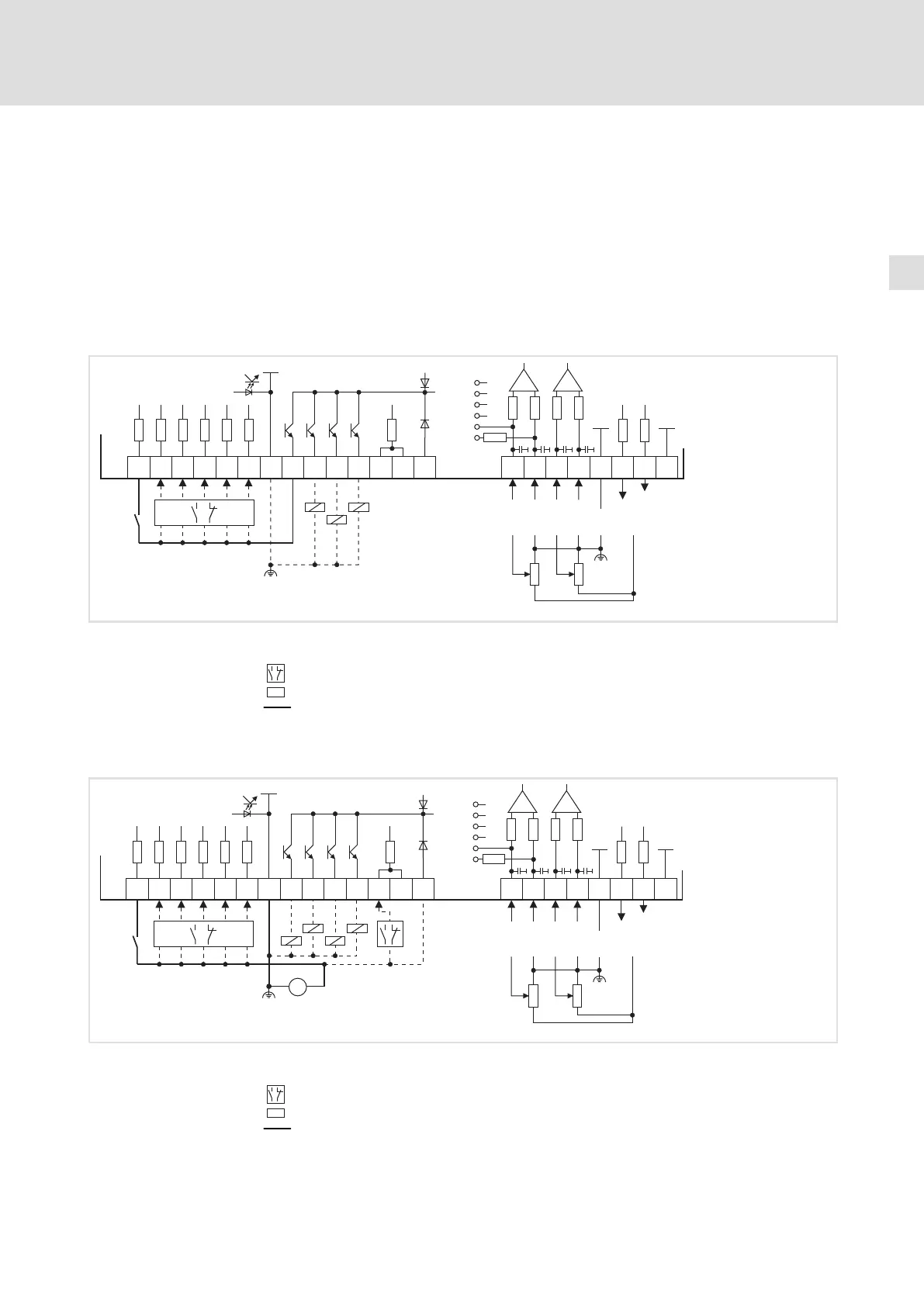

Fig.5−26 Câblage des entrées/sorties numériques et analogiques avec source de tension interne
S1 Déblocage du variateur
Contact à fermeture ou contact à ouverture
Z
Récepteur
Câblage minimum requis
Affectation des bornes par le réglage Lenze : 318
Alimentation via source de tension externe
GND2 +24V
E5
A2 A3 A4 ST1
ST2
59
39
3k
47k
50mA
50mA
50mA
50mA
X5
28
E1 E2 E3 E4
3k
3k
3k
3k
3k
DC 24 V
(+18 V … +30 V)
S1
+
–
A1
X3
GND1 GND1
X6
12
3
4
7762
63
242R
1
2
3
4
5
6
100k
100k
100k
100k
3.3nF
AIN1 AIN2
AOUTx
AOUT2
AOUT1
1
3
247
10k 10k
9300vec202
Fig.5−27 Câblage des entrées/sorties numériques et analogiques avec source de tension externe
S1 Déblocage du variateur
Contact à fermeture ou contact à ouverture
Z
Récepteur
Câblage minimum requis
Affectation des bornes par le réglage Lenze : 318
