Lenze 9300 vector Series - Montage Thermisch Separiert (Durchstoßtechnik)

Mechanische Installation
Grundgeräte mit der Leistung 45 kW
Montage thermisch separiert (Durchstoßtechnik)
4

47
EDKVF9333V DE/EN/FR 7.2
4.3.3 Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ EVF93xx−EV ver-
wenden. Zusätzlich benötigen Sie den Montagesatz für Durchstoßtechnik EJ0010.
Abmessungen
d2
d2
d2
d
b
g
a1
a
d1
b1
h
h
c1
c2
c3
c4
e
e1
L
9300vec117

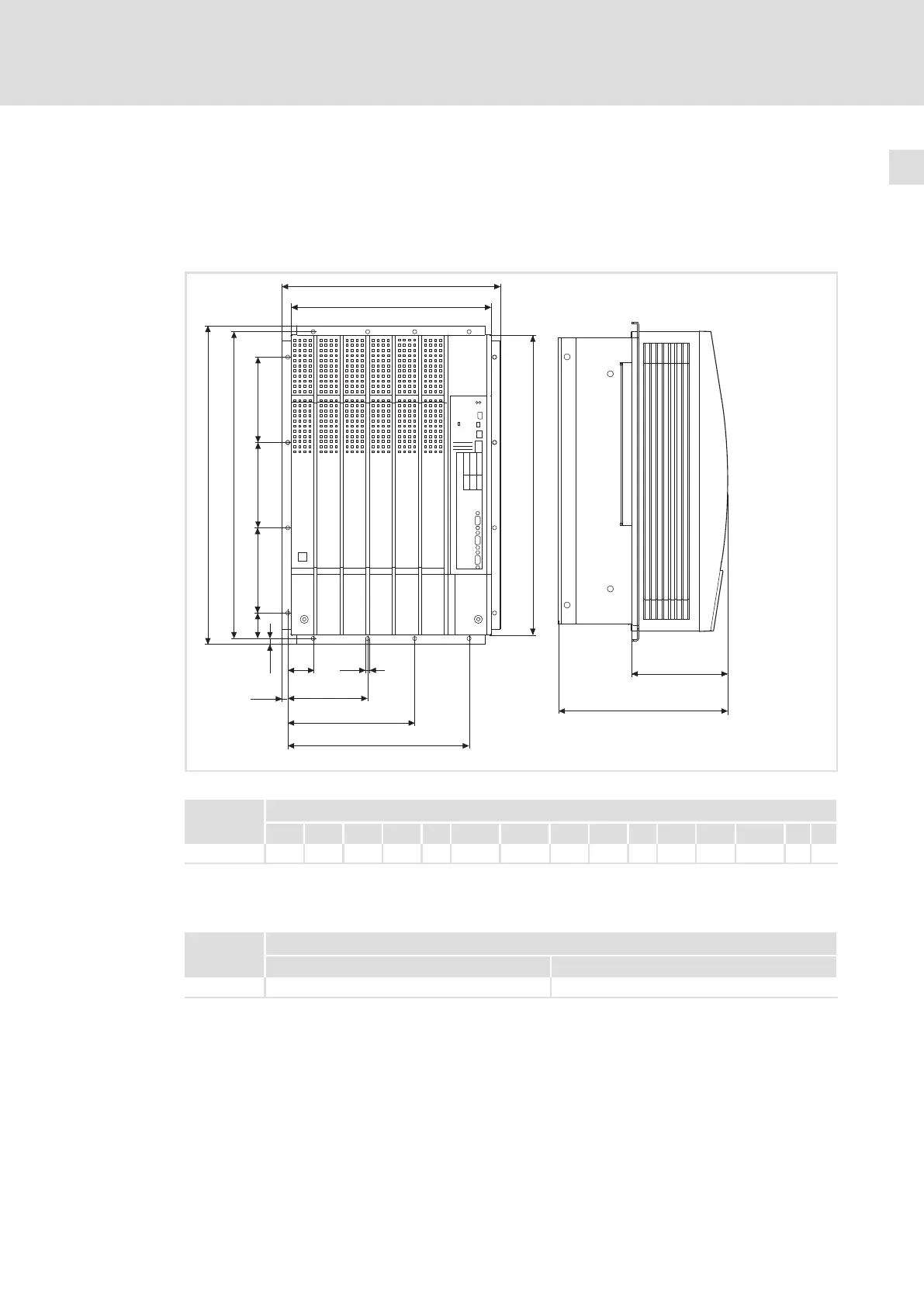

Abb. 4−8 Abmessungen Montage thermisch separiert 45 kW
9300 vector Maße [mm]
Typ a a1 b b1 c1 c2 c3 c4 d d1 d2 e
1)
e1 g h
EVF9330−EV 373 340 543 510 45 137,5 217,5 310 525 45 145 285 163,5 7 9
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montageausschnitt im Schaltschrank
9300 vector Maße [mm]
Typ Breite Höhe
EVF9330−EV 320 492
