Mechanische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Montage mit Befestigungswinkeln (Standard)
4

41
EDKVF9333V DE/EN/FR 7.2
4.2.2 Montage mit Befestigungswinkeln (Standard)
Benötigtes Montagematerial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
Befestigungswinkel Befestigung Antriebsregler 4
Linsensenkschraube M5 × 10 mm (DIN 966) Montage Befestigungswinkel am Antriebsregler 4
Abmessungen
c1
a
d1
c
e
d
b1
b
L
g
m
k
0
³ 100mm
³ 100mm
9300vec111

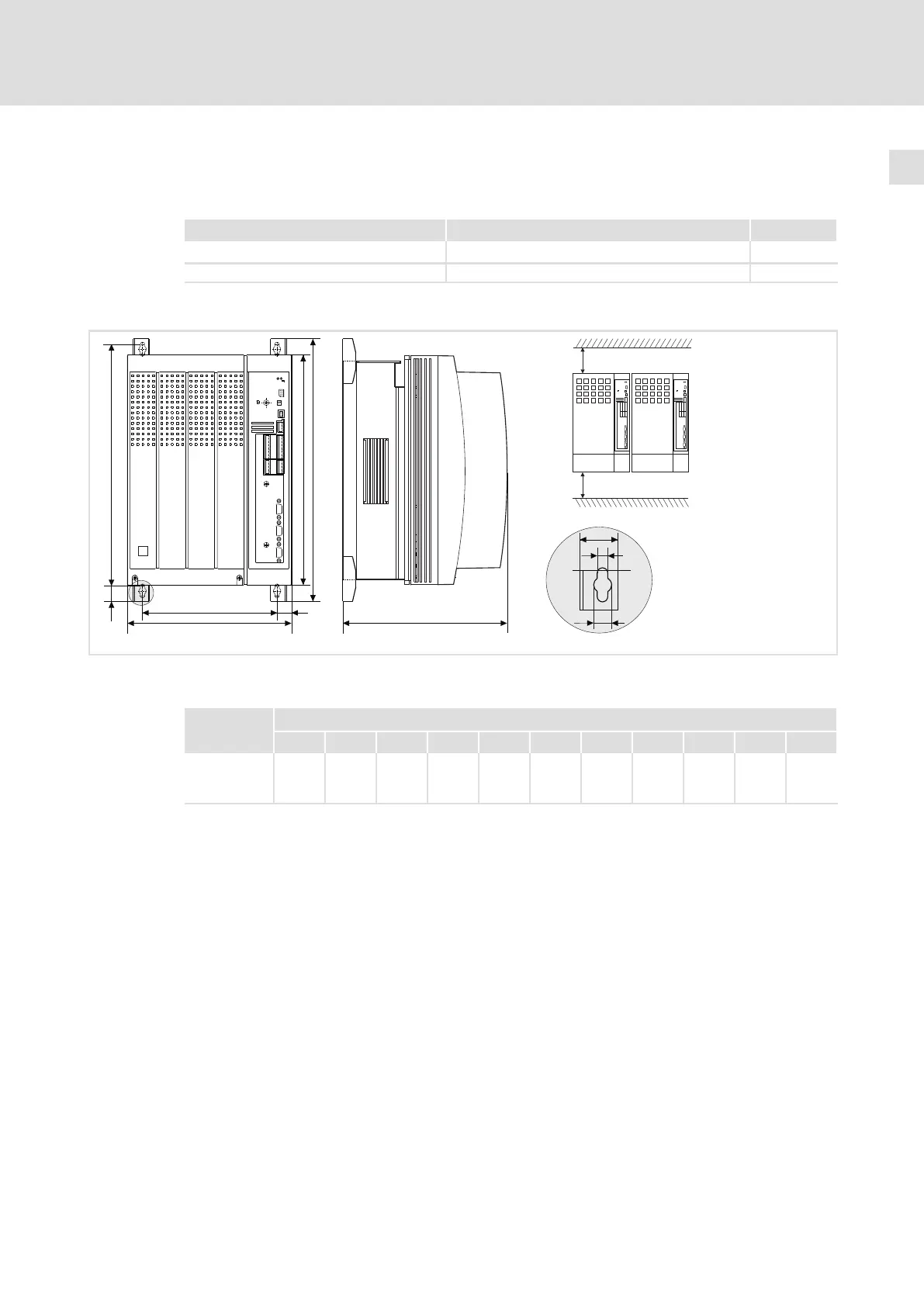

Abb. 4−4 Standardmontage mit Befestigungswinkeln 15 ... 30 kW
 Antriebsregler können ohne Abstand angereiht werden
9300 vector Maße [mm]
Typ a b b1 c c1 d d1 e
1)
g k m
EVF9327−EV
EVF9328−EV
EVF9329−EV
250 402 350 22 206 370 24 250 6,5 24 11
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montage
ƒ Befestigungswinkel an das Kühlkörperblech des Antriebsreglers montieren.
