Installation électrique
Appareils de base pour la plage de puissance de 75 ... 90 kW
Raccordement du moteur
5
312
EDKVF9333V DE/EN/FR 7.2
T1
T2
PE
U
VW
2
3
4
0
M4 x 12: 2.5 Nm (22.1 lb-in)
M5 x 12: 3 Nm (26.5 lb-in)
U, V, W,
PE
M10
30 Nm
264 lb-in
1
a
}
+
PE
9300vec125

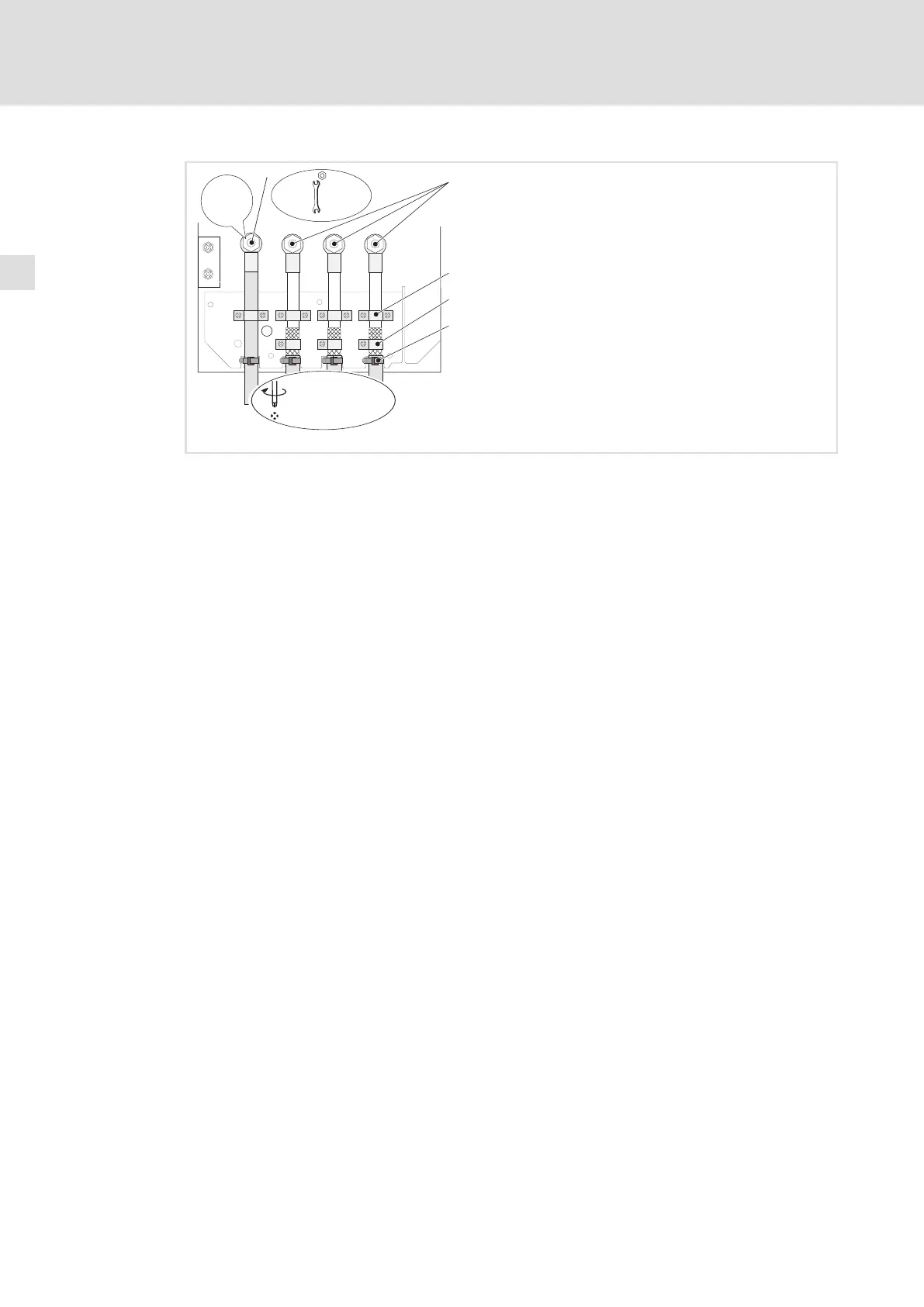

Fig.5−24 Raccordement du moteur avec sonde thermique KTY
Boulon fileté PE
Raccordement pour câble PE avec cosse à oeillet
U, V, W
Raccordement pour câble moteur
Respecter l’ordre des phases. Tenir compte de la longueur maximale du câble moteur.
Section de câble maximale : 240 mm
2
avec cosse à oeillet
Collier de blindage
Poser le blindage du câble moteur sur la tôle de blindage (surface de contact importante) et le
fixer à l’aide de colliers de raccordement et de vis M5 × 12 mm.
Serre−câbles
Dispositif de décharge de traction du câble moteur
