Mechanische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Montage in "Cold Plate"−Technik
4
44
EDKVF9333V DE/EN/FR 7.2
Abmessungen
d
b1
c
c1
a
a1
g
e
<75°C
L
b
9300vec119

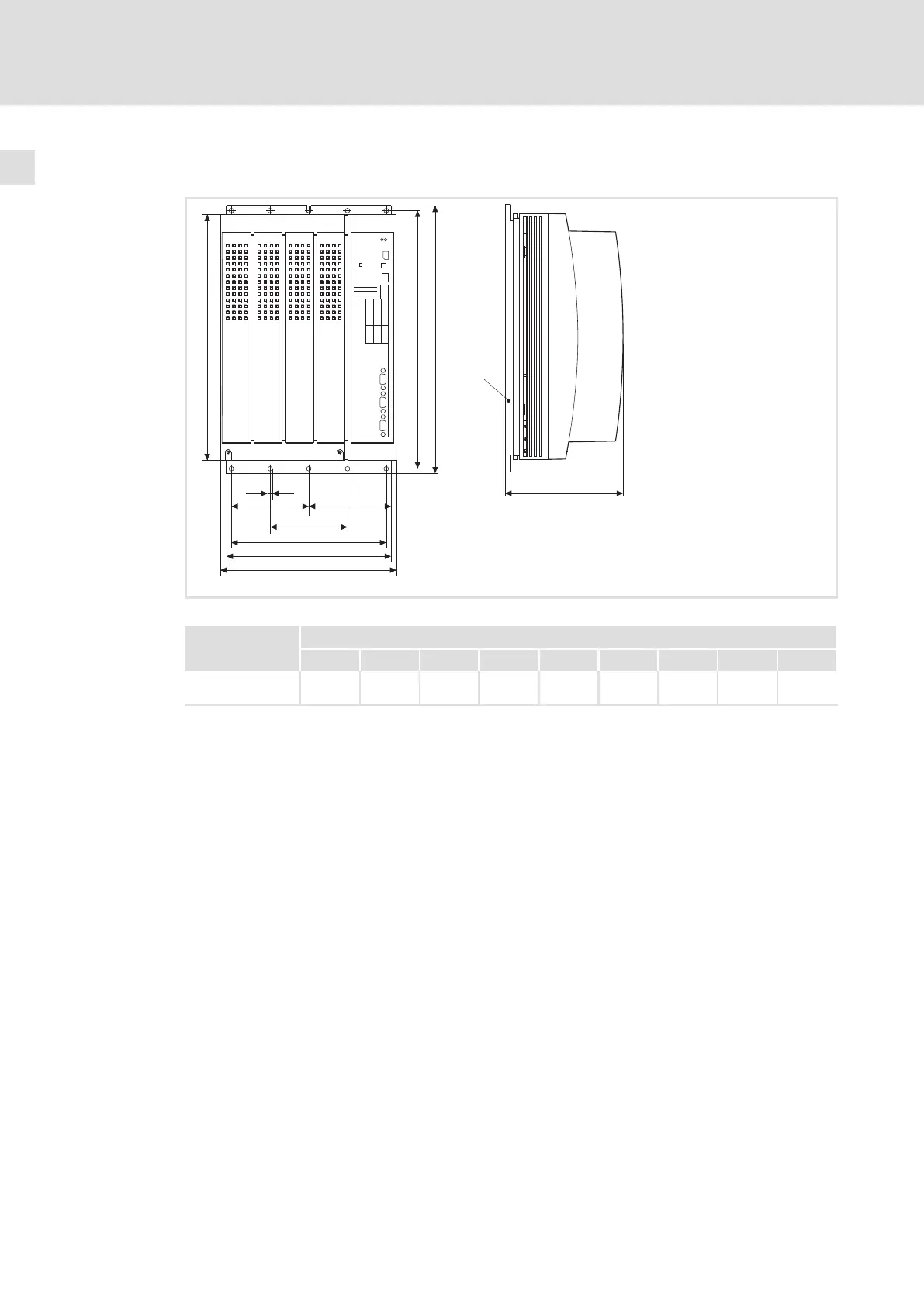

Abb. 4−6 Abmessungen Montage in "Cold Plate"−Technik 15 ... 22 kW
9300 vector Maße [mm]
Typ a a1 b b1 c c1 d e
1)
g
EVF9327−CVV003
EVF9328−CVV003
234 250 381 350 110 220 367 171 6,5
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montage
Tragen Sie vor dem Verschrauben von Kühler und Kühlplatte des Antriebsreglers Wärme-
leitpaste auf, damit der Wärmeübergangswiderstand möglichst gering ist.
1. Kontaktfläche von Kühler und Kühlplatte mit Spiritus säubern.
2. Wärmeleitpaste mit Spachtel oder Pinsel dünn auftragen.
– Die Wärmeleitpaste im Beipack reicht aus für eine Fläche von ca. 1000 cm
2
.
3. Antriebsregler auf den Kühler montieren.
