Elektrische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Motoranschluss
5
70
EDKVF9333V DE/EN/FR 7.2
PE
UVW
T1T2
U, V, W
T1, T2
0.5...0.6 Nm
4.4...5.3 lb-in
2
1
0
9300vec122

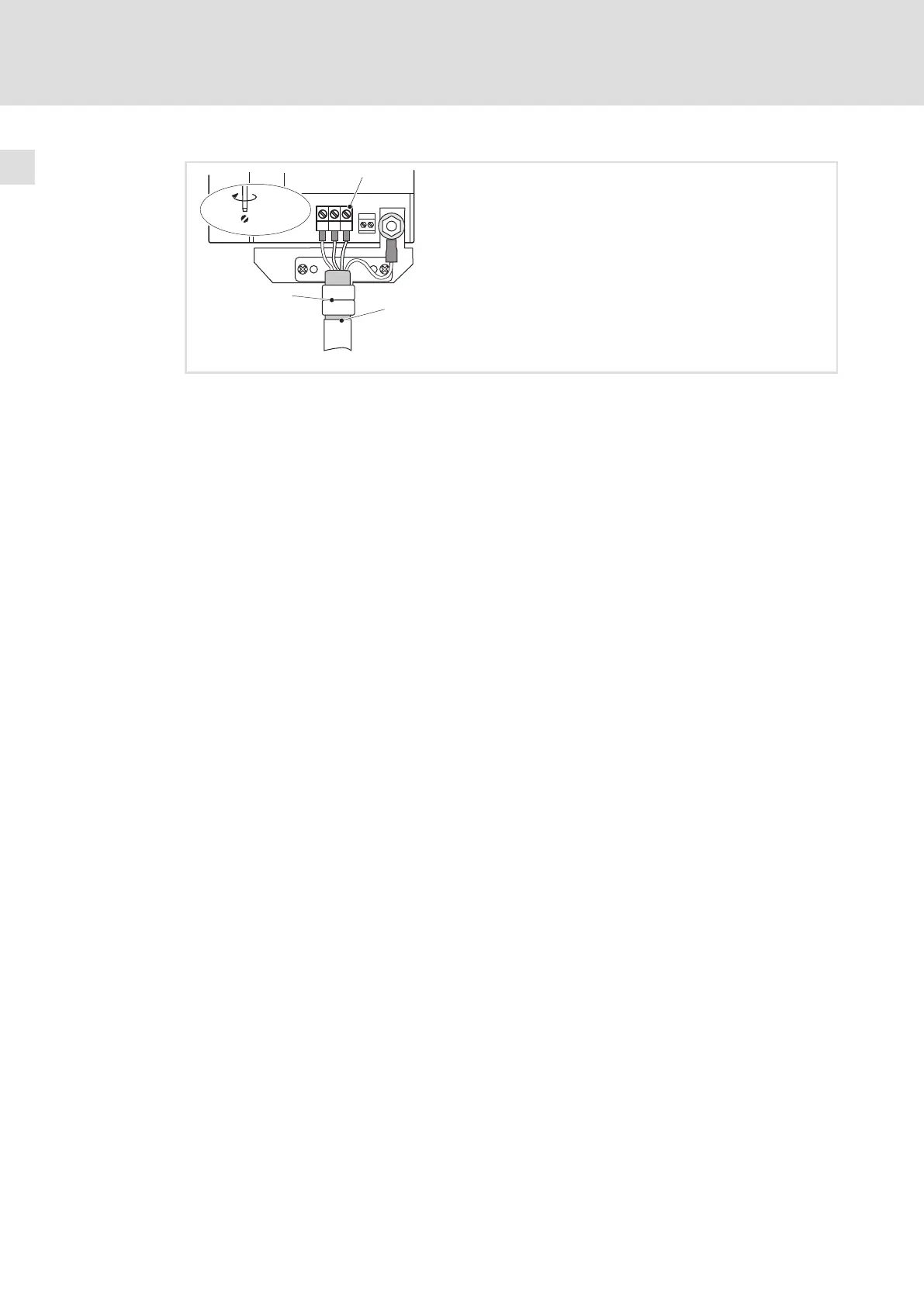

Abb. 5−8 Motoranschluss mit Temperatursensor KTY
Motorleitung
Schirmblech
Schirm der Motorleitung mit den Laschen festklemmen. Ggf. mit Kabelbinder fixieren.
U, V, W
Anschluss Motorleitung
Auf richtige Polung achten. Max. Länge der Motorleitung beachten. Bei flexiblen Leitungen
Aderendhülsen verwenden.
Max. anschließbarer Leitungsquerschnitt: 4 mm
2
, mit Stiftkabelschuh > 4 mm
2
