10 | Ottobock Helix
3.2 Positionierung der Eingussplatte
INFORMATION
Bitte achten Sie beim Gipsvorgang darauf, dass der vordere Gipskeil um 5° nach aussen rotiert anzusetzen ist.
Die Unterseite der Eingussplatte darf nicht gekürzt oder geschränkt werden.
Bei Bedarf kann die Vorderseite der Eingussplatte in der Länge teilweise gekürzt und die Ecken abgerundet
werden. Dabei ist ausreichend Material für die spätere Montage des Anschlusssystems übrig zu lassen. Ein zu
starkes Verkleinern der Vorderseite der Eingussplatte kann negative Auswirkungen auf die spätere Laminatver-
bindung zum Beckenkorb haben.
2
y y/2
Körpermitte (Bauchnabel)
Aufbau-
Referenzlinie
1
neutrale
Stellung
Beckenkorb-
Referenzlinie

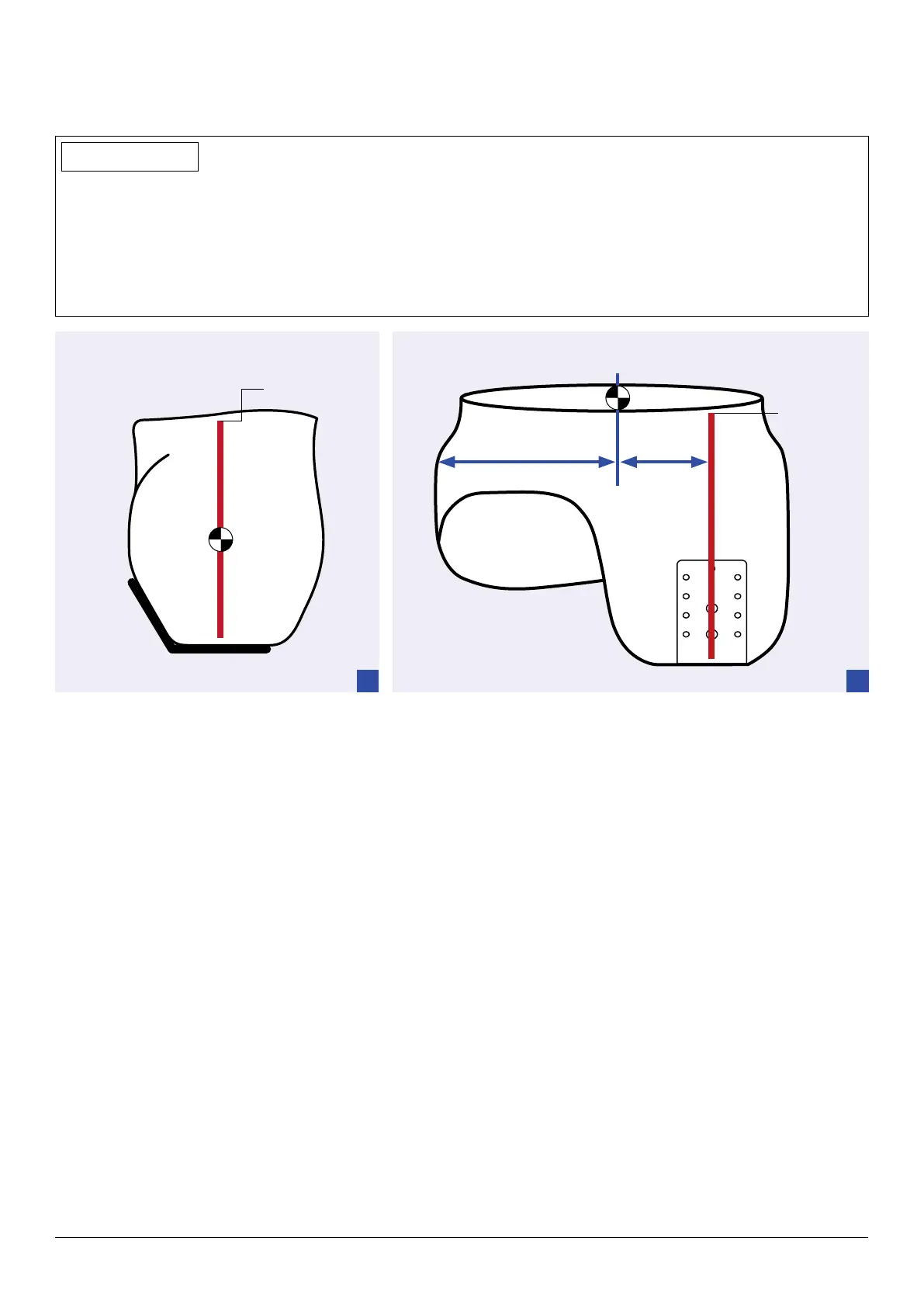

Zur Ausrichtung Beckenkorb/Eingussplatte gehen Sie bitte wie folgt vor:
1. Vorbereitung: Zunächst Unterseite der Eingussplatte horizontal ausrichten (sagittal und frontal).
2. Positionierung in Sagittalebene (Abb. 1): Beckenkorb gemäß der ermittelten Beckenkorb-Referenzlinie mög-
lichst weit anterior über der Eingussplatte positionieren. Dabei ist zu beachten, dass die ermittelten Beckenkorb-
Referenzlinie senkrecht zur horizontal ausgerichteten Unterseite der Eingussplatte verläuft.
3. Positionierung in Frontalebene (Abb. 2): Beckenkorb gemäß der ermittelten Beckenneigung ausrichten. Das
mediolaterale Maß y zwischen Körpermitte und kontralateraler Aussenseite wird zur Hälfte (y/2) auf die Becken-
korbseite übertragen und mit einer senkrechten Anzeichnung markiert. Die Mitte der Eingussplatten vorderseite
sollte mit dieser senkrechten Anzeichnung übereinstimmen.
4. Positionierung in Transversalebene: Beckenkorb entsprechend der ermittelten Beckenrotationsstellung in
Gehrichtung ausrichten. Dabei darauf achten, dass die Vorderseite der Eingussplatte um ca. 5° nach außen
rotiert anzusetzen ist.
